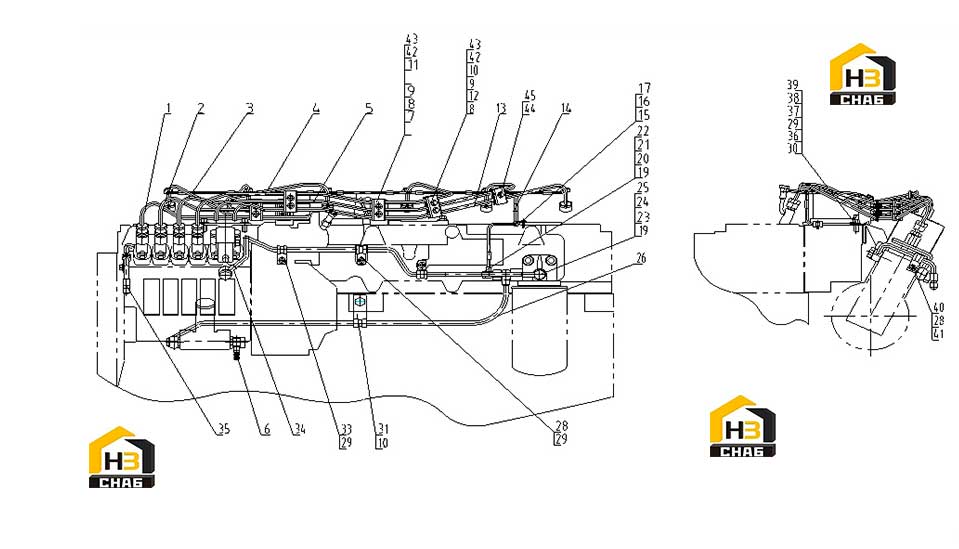

Трубопровод топливный

← Трубопровод системы охлаждения (часть 2) Форсунка топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TUBE ASSEMBLY, INJECTOR FUEL SUPPLY (NO.1 CYLINDER)

Каталожный номер:D26-001-35+B

Комплект:1

Примечание:

№ на схеме:2

Наименование:TUBE ASSEMBLY, INJECTOR FUEL SUPPLY (NO.2 CYLINDER)

Каталожный номер:D26-002-35+B

Комплект:1

Примечание:

№ на схеме:3

Наименование:TUBE ASSEMBLY, INJECTOR FUEL SUPPLY (NO.3 CYLINDER)

Каталожный номер:D26-003-35+B

Комплект:1

Примечание:

№ на схеме:4

Наименование:TUBE ASSEMBLY, INJECTOR FUEL SUPPLY (NO.4 CYLINDER)

Каталожный номер:D26-004-37+B

Комплект:1

Примечание:

№ на схеме:5

Наименование:TUBE ASSEMBLY, INJECTOR FUEL SUPPLY (NO.5 CYLINDER)

Каталожный номер:D26-005-35+B

Комплект:1

Примечание:

№ на схеме:6

Наименование:JOINT ASSY

Каталожный номер:D26-007-01+A

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000631

Комплект:2

Примечание:GB/T5783-M8*20

№ на схеме:8

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002108

Комплект:11

Примечание:Q/SC622-M5*25

№ на схеме:9

Наименование:BRACE, FUEL TUBE

Каталожный номер:D26-105-01+B

Комплект:5

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:D26-310-01+A

Комплект:1

Примечание:

№ на схеме:11

Наименование:TUBE BRACKET ASSY (WELDED)

Каталожный номер:D26-035-01+A

Комплект:2

Примечание:

№ на схеме:12

Наименование:BRACE, FUEL TUBE ASSY (WELDED)

Каталожный номер:D26-034-01+A

Комплект:3

Примечание:

№ на схеме:13

Наименование:TUBE ASSEMBLY, INJECTOR FUEL SUPPLY (NO.6 CYLINDER)

Каталожный номер:D26-006-35+B

Комплект:1

Примечание:

№ на схеме:14

Наименование:FUEL RETURN PIPE ASSY

Каталожный номер:D26-008-33B+A

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER, PLAIN

Каталожный номер:B00001293

Комплект:2

Примечание:GB/T97.1-4-200HV-Y

№ на схеме:16

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000582

Комплект:2

Примечание:GB/T5783-M4*12

№ на схеме:17

Наименование:CLIP

Каталожный номер:D26-117-01+C

Комплект:2

Примечание:

№ на схеме:19

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001546

Комплект:4

Примечание:Q/SC1294-12

№ на схеме:20

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001555

Комплект:2

Примечание:Q/SC1294-8

№ на схеме:21

Наименование:HINGED BOLT

Каталожный номер:B00002185

Комплект:1

Примечание:Q/SC642.1-01-M8*1

№ на схеме:22

Наименование:HINGED BOLT

Каталожный номер:D26-121-30+B

Комплект:1

Примечание:

№ на схеме:23

Наименование:HINGED BOLT

Каталожный номер:D26-121-01+A

Комплект:1

Примечание:

№ на схеме:24

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001545

Комплект:1

Примечание:Q/SC1294-10

№ на схеме:25

Наименование:PLUG, PIPE

Каталожный номер:B00001724

Комплект:1

Примечание:Q/SC587.1-M10*1

№ на схеме:26

Наименование:OUTLET PIPE, FUEL SUPPLY PUMP

Каталожный номер:D26-115-31+B

Комплект:1

Примечание:

№ на схеме:28

Наименование:CLIP

Каталожный номер:D26-117-30+D

Комплект:3

Примечание:

№ на схеме:29

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00004367

Комплект:5

Примечание:GB/T16674.1-M8*16

№ на схеме:30

Наименование:NUT, HEX FLANGE HEAD CAP

Каталожный номер:B00000846

Комплект:1

Примечание:GB/T6177-M8-Y

№ на схеме:31

Наименование:CLIP

Каталожный номер:D26-117-38+D

Комплект:1

Примечание:

№ на схеме:33

Наименование:CLIP

Каталожный номер:D26-117-32+C

Комплект:2

Примечание:

№ на схеме:34

Наименование:FUEL INLET TUBE, FUEL INJECTION PUMP

Каталожный номер:D26-114-30A+C

Комплект:1

Примечание:

№ на схеме:35

Наименование:TUBE WELDING, FUEL RETURN

Каталожный номер:D26-030-03+C

Комплект:1

Примечание:

№ на схеме:36

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00004371

Комплект:1

Примечание:GB/T16674.1-M8*40

№ на схеме:37

Наименование:BOLT

Каталожный номер:D26-131-01+A

Комплект:1

Примечание:

№ на схеме:38

Наименование:SPACER, FUEL INJECTION PUMP

Каталожный номер:D26-130-01+A

Комплект:1

Примечание:

№ на схеме:39

Наименование:BRACKET, FUEL INJECTION PUMP

Каталожный номер:D26-129-31A+A

Комплект:1

Примечание:

№ на схеме:40

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00004364

Комплект:1

Примечание:GB/T16674.1-M6*12

№ на схеме:41

Наименование:CLIP

Каталожный номер:D26-117-31+B

Комплект:1

Примечание:

№ на схеме:42

Наименование:WASHER, PLAIN

Каталожный номер:B00001296

Комплект:11

Примечание:GB/T97.1-5-200HV-Y

№ на схеме:43

Наименование:STANDARD SPRING WASHER

Каталожный номер:B00001251

Комплект:11

Примечание:GB/T93-5

№ на схеме:44

Наименование:BRACE, FUEL TUBE

Каталожный номер:D26-105-02+A

Комплект:2

Примечание:

№ на схеме:45

Наименование:NUT, HEX FLANGE HEAD CAP

Каталожный номер:B00000840

Комплект:1

Примечание:GB/T6177-M5-Y
