Комплектующие двигателя

← Регулятор скорости электронный Блок цилиндров →

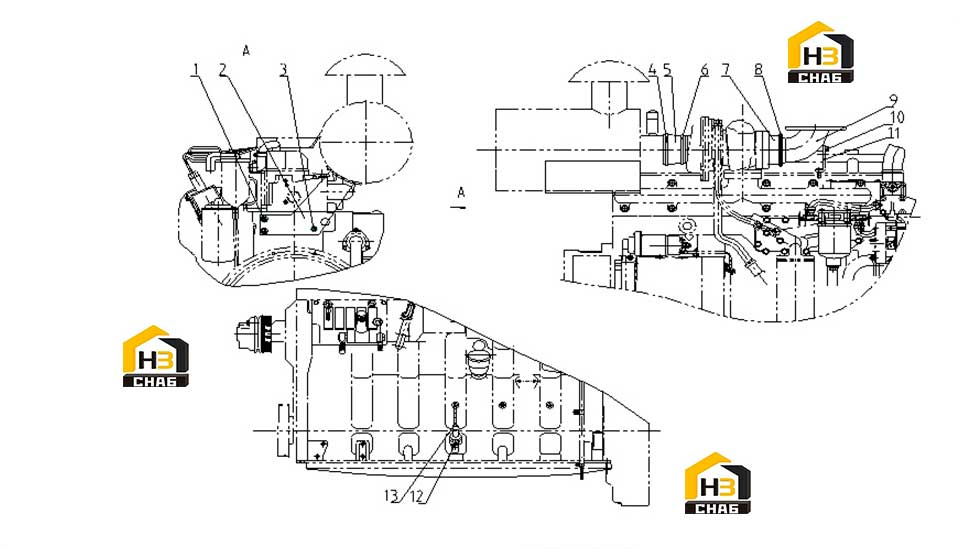

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00001996

Комплект:2

Примечание:Q/SC622-M10*20

№ на схеме:2

Наименование:AIR FILTER BRACKET

Каталожный номер:D00-005-55+D

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002134

Комплект:1

Примечание:Q/SC622-M8*20

№ на схеме:4

Наименование:CLAMP

Каталожный номер:B00001556

Комплект:1

Примечание:Q/SC1302-105~127

№ на схеме:5

Наименование:HOSE, PLAIN

Каталожный номер:D12-318-02A+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:CLAMP

Каталожный номер:B00001586

Комплект:1

Примечание:Q/SC1302-91~114

№ на схеме:7

Наименование:PLATE, OUTLET-TURBINE

Каталожный номер:D13-114-03+A

Комплект:1

Примечание:

№ на схеме:8

Наименование:CLIP

Каталожный номер:D13-001-01+C

Комплект:1

Примечание:

№ на схеме:9

Наименование:EXHAUST PIPE ELBOW

Каталожный номер:D00-118-02+B

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00001999

Комплект:2

Примечание:Q/SC622-M10*25

№ на схеме:11

Наименование:BRACE ASSY (WELDED)

Каталожный номер:D00-012-02+A

Комплект:1

Примечание:

№ на схеме:12

Наименование:DIPSTICK TAKE OVER

Каталожный номер:D00-135-01+B

Комплект:1

Примечание:

№ на схеме:13

Наименование:DIP STICK ASSEMBLY

Каталожный номер:D00-006-01+B

Комплект:1

Примечание:
