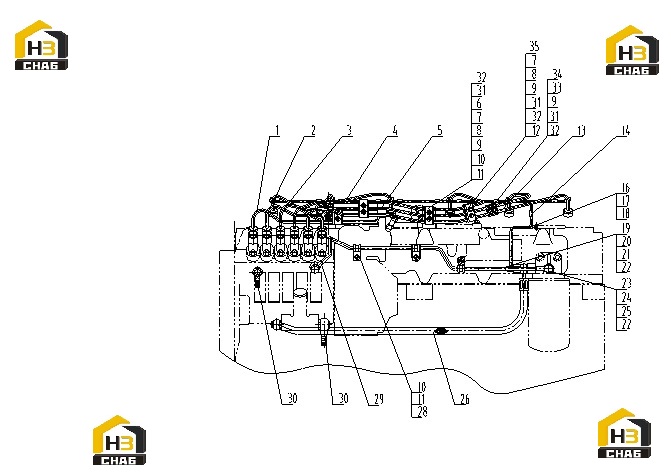

Трубопровод топливный d26-000-21+b

← Трубопровод системы охлаждения d24a-000-74+c Форсунка d28-000-39+a →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TUBE ASSEMBLY, INJECTOR FUEL SUPPLY (NO.1 CYLINDER)

Каталожный номер:D26-001-30C+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:TUBE ASSEMBLY, INJECTOR FUEL SUPPLY (NO.2 CYLINDER)

Каталожный номер:D26-002-30B+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:TUBE ASSEMBLY, INJECTOR FUEL SUPPLY (NO.3 CYLINDER)

Каталожный номер:D26-003-30B+A

Комплект:1

Примечание:

№ на схеме:4

Наименование:TUBE ASSEMBLY, INJECTOR FUEL SUPPLY (NO.4 CYLINDER)

Каталожный номер:D26-004-46+B

Комплект:1

Примечание:

№ на схеме:5

Наименование:TUBE ASSEMBLY, INJECTOR FUEL SUPPLY (NO.5 CYLINDER)

Каталожный номер:D26-005-30B+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:BRACE, FUEL TUBE WELDING

Каталожный номер:D26-035-01+A

Комплект:2

Примечание:

№ на схеме:7

Наименование:ISOLATOR, VIBRATION

Каталожный номер:D26-104-01+A

Комплект:10

Примечание:

№ на схеме:8

Наименование:BRACE, FUEL TUBE

Каталожный номер:D26-105-01+B

Комплект:5

Примечание:

№ на схеме:9

Наименование:HEX FLANGE-FACE BOLT

Каталожный номер:B00002105

Комплект:11

Примечание:Q/SC622-M5*20

№ на схеме:10

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000631

Комплект:5

Примечание:GB/T5783-M8*20

№ на схеме:11

Наименование:WASHER, PLAIN

Каталожный номер:B00001299

Комплект:5

Примечание:GB/T97.1-8-200HV-Y

№ на схеме:12

Наименование:HEX FLANGE-FACE NUT

Каталожный номер:B00000840

Комплект:1

Примечание:GB/T6177-M5-Y

№ на схеме:13

Наименование:TUBE ASSEMBLY, INJECTOR FUEL SUPPLY (NO.6 CYLINDER)

Каталожный номер:D26-006-30B+A

Комплект:1

Примечание:

№ на схеме:14

Наименование:RETURN PIPE FITTINGS

Каталожный номер:D26-008-30C+A

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLIP

Каталожный номер:D26-117-01+C

Комплект:2

Примечание:

№ на схеме:17

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000582

Комплект:2

Примечание:GB/T5783-M4*12

№ на схеме:18

Наименование:WASHER, PLAIN

Каталожный номер:B00001293

Комплект:2

Примечание:GB/T97.1-4-200HV-Y

№ на схеме:19

Наименование:JOINT BOLT

Каталожный номер:D26-121-30+B

Комплект:1

Примечание:

№ на схеме:20

Наименование:JOINT BOLT

Каталожный номер:B00002185

Комплект:1

Примечание:Q/SC642.1-01-M8*1

№ на схеме:21

Наименование:WASHER

Каталожный номер:B00002200

Комплект:2

Примечание:Q/SC642.1-03-8

№ на схеме:22

Наименование:WASHER

Каталожный номер:B00002193

Комплект:4

Примечание:Q/SC642.1-03-12

№ на схеме:23

Наименование:HEXAGON SOCKET HEAD PLUG

Каталожный номер:B00001724

Комплект:1

Примечание:Q/SC587.1-M10*1

№ на схеме:24

Наименование:WASHER

Каталожный номер:B00002192

Комплект:1

Примечание:Q/SC642.1-10

№ на схеме:25

Наименование:JOINT BOLT

Каталожный номер:D26-121-01+A

Комплект:1

Примечание:

№ на схеме:26

Наименование:FUEL OUTLET PIPE, FUEL FEED PUMP

Каталожный номер:D26-115-01+A

Комплект:1

Примечание:

№ на схеме:28

Наименование:CLIP

Каталожный номер:D26-117-30+D

Комплект:3

Примечание:

№ на схеме:29

Наименование:FUEL INLET TUBE, FUEL INJECTION PUMP

Каталожный номер:D26-114-30A+C

Комплект:1

Примечание:

№ на схеме:30

Наименование:CONNECTOR WELDING

Каталожный номер:D26-007-01+A

Комплект:2

Примечание:

№ на схеме:31

Наименование:WASHER, PLAIN

Каталожный номер:B00001296

Комплект:11

Примечание:GB/T97.1-5-200HV-Y

№ на схеме:32

Наименование:STANDARD SPRING WASHER

Каталожный номер:B00001251

Комплект:11

Примечание:GB/T93-5

№ на схеме:33

Наименование:BRACE, FUEL TUBE

Каталожный номер:D26-105-02+A

Комплект:2

Примечание:

№ на схеме:34

Наименование:ISOLATOR, VIBRATION

Каталожный номер:D26-104-02+A

Комплект:2

Примечание:

№ на схеме:35

Наименование:BRACE WELDING, FUEL TUBE

Каталожный номер:D26-034-01+A

Комплект:3

Примечание:
