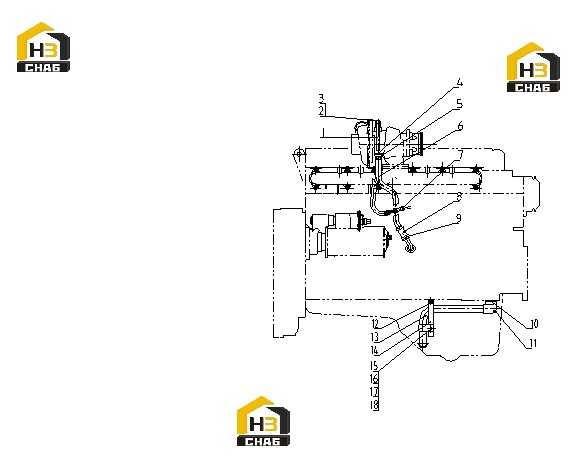

Трубопровод масляный d19-000-108+c
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:D19-110-32+C
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:B00002178
Комплект:1
Примечание:Q/SC642.1-01-M12*1.25
№ на схеме:5
Каталожный номер:B00001999
Комплект:2
Примечание:Q/SC622-M10*25
№ на схеме:6
Каталожный номер:D19-002-46+A
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:B00001569
Комплект:2
Примечание:Q/SC1302-21~44
№ на схеме:9
Каталожный номер:B00001567
Комплект:2
Примечание:Q/SC1302-21~38
№ на схеме:10
Каталожный номер:D19-114-01A+A
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:B00000913
Комплект:2
Примечание:GB/T70-M6*50
№ на схеме:12
Каталожный номер:B00002111
Комплект:2
Примечание:Q/SC622-M6*12
№ на схеме:13
Каталожный номер:D19-001-02+A
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:D19-105-01+A
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:B00002118
Комплект:1
Примечание:Q/SC622-M6*20
№ на схеме:16
Каталожный номер:B00000843
Комплект:1
Примечание:GB/T6177-M6-Y
№ на схеме:17
Каталожный номер:B00001252
Комплект:1
Примечание:GB/T93-6
№ на схеме:18
Каталожный номер:B00001297
Комплект:2
Примечание:GB/T97.1-6-200HV-Y
