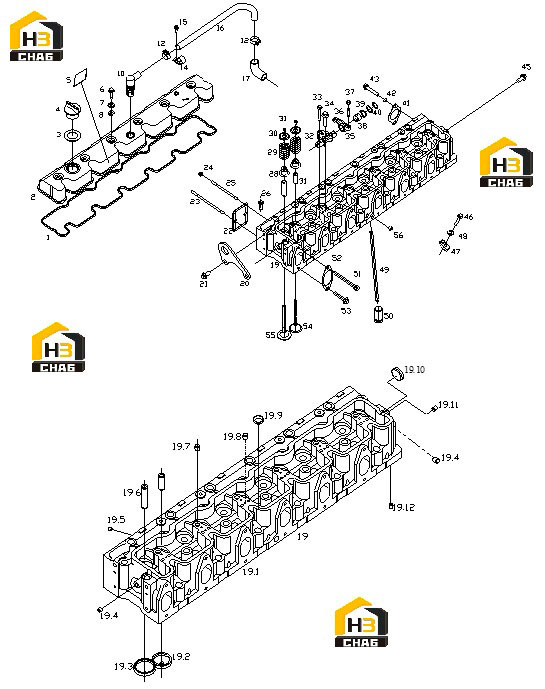

Головка блока цилиндров d04-000-05+b

← Поддон масляный d03-000-34+c Поршень и шатун d05-000-30+a →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CYLINDER HEAD CASE SEAL BAND

Каталожный номер:D04-135-30A+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:CYLINDER HEAD CASE

Каталожный номер:D04-134-32+B

Комплект:1

Примечание:

№ на схеме:3

Наименование:FILLING CAP SEAL SHIM

Каталожный номер:D04-139-02+A

Комплект:1

Примечание:

№ на схеме:4

Наименование:FILLING CAP

Каталожный номер:D04-138-01A+A

Комплект:1

Примечание:

№ на схеме:5

Наименование:TRADEMARK PLATE

Каталожный номер:D04-164-01+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:CYLINDER HEAD CASE BOLT

Каталожный номер:D04-136-30B+A

Комплект:6

Примечание:

№ на схеме:7

Наименование:GASKET FOR CASE BOLT SEAL RING

Каталожный номер:D04-301-01+A

Комплект:6

Примечание:

№ на схеме:8

Наименование:CASE BOLT SEAL RING

Каталожный номер:D04-300-01A+A

Комплект:6

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:D04-352-01+A

Комплект:1

Примечание:

№ на схеме:12

Наименование:CLAMP, HOSE

Каталожный номер:B00001678

Комплект:4

Примечание:Q/SC582-27~33

№ на схеме:14

Наименование:CLAMPING COLLAR

Каталожный номер:D04-313-01+C

Комплект:1

Примечание:

№ на схеме:15

Наименование:HEX FLANGE-FACE BOLT

Каталожный номер:D02B-300-01+A

Комплект:1

Примечание:

№ на схеме:16

Наименование:VENT PIPE

Каталожный номер:S00001204+01

Комплект:1

Примечание:

№ на схеме:17

Наименование:RUBBER BEND PIPE

Каталожный номер:D04-312-01A+A

Комплект:1

Примечание:

№ на схеме:19

Наименование:CYLINDER HEAD FITTINGS

Каталожный номер:D04-001-30B+B

Комплект:1

Примечание:

№ на схеме:19.10

Наименование:CHOKE PLUG(F35)

Каталожный номер:D04-167-01A+A

Комплект:6

Примечание:(F35)

№ на схеме:19.1

Наименование:CYLINDER HEAD

Каталожный номер:D04-101-30B+B

Комплект:1

Примечание:

№ на схеме:19.11

Наименование:CHOKE PLUG

Каталожный номер:D04-316-01+A

Комплект:1

Примечание:

№ на схеме:19.12

Наименование:ORIFICE PLUG

Каталожный номер:D04-161-01+A

Комплект:1

Примечание:

№ на схеме:19.2

Наименование:EXHAUST VALVE SEAT

Каталожный номер:D04-103-30+A

Комплект:6

Примечание:

№ на схеме:19.3

Наименование:INTAKE VALVE SEAT

Каталожный номер:D04-102-30+A

Комплект:6

Примечание:

№ на схеме:19.4

Наименование:HEX SOCKET HEAD SCREW PLUG

Каталожный номер:D04-132-01+A

Комплект:2

Примечание:

№ на схеме:19.5

Наименование:CHOKE PLUG

Каталожный номер:D04-317-01+A

Комплект:6

Примечание:

№ на схеме:19.6

Наименование:INTAKE VALVE GUIDE

Каталожный номер:D04-104-30A+B

Комплект:12

Примечание:

№ на схеме:19.7

Наименование:RETAINING PIN

Каталожный номер:D04-311-01A+A

Комплект:6

Примечание:

№ на схеме:19.8

Наименование:STRAIGHT PIN

Каталожный номер:B00000116

Комплект:6

Примечание:GB/T119-A4*8

№ на схеме:19.9

Наименование:CHOKE PLUG(F25)

Каталожный номер:D04-308-01+A

Комплект:5

Примечание:(F25)

№ на схеме:20

Наименование:FRONT LIFTING EYE

Каталожный номер:D04-142-30C+B

Комплект:1

Примечание:

№ на схеме:21

Наименование:HEX FLANGE-FACE BOLT

Каталожный номер:B00002047

Комплект:2

Примечание:Q/SC622-M12*25

№ на схеме:22

Наименование:THERMOSTAT SHIM

Каталожный номер:D04-304-01+B

Комплект:1

Примечание:

№ на схеме:23

Наименование:HEX FLANGE-FACE BOLT

Каталожный номер:D04-306-01+B

Комплект:4

Примечание:

№ на схеме:24

Наименование:HEX FLANGE-FACE NUT

Каталожный номер:B00000846

Комплект:6

Примечание:GB/T6177-M8-Y

№ на схеме:25

Наименование:THERMOSTAT STUD BOLT

Каталожный номер:D04-305-01+A

Комплект:2

Примечание:

№ на схеме:26

Наименование:CONNECTOR, VENT

Каталожный номер:D04-151-30+D

Комплект:1

Примечание:

№ на схеме:28

Наименование:VALVE SPRING

Каталожный номер:D04-113-30A+A

Комплект:12

Примечание:

№ на схеме:29

Наименование:VALVE SPRING UPPER SEAT

Каталожный номер:D04-114-30B+A

Комплект:12

Примечание:

№ на схеме:30

Наименование:VALVE LOCKER

Каталожный номер:D04-115-30A+A

Комплект:24

Примечание:

№ на схеме:31

Наименование:OIL SEAL FOR EXHAUST VALVE STEM

Каталожный номер:D04-107-30+A

Комплект:12

Примечание:

№ на схеме:32

Наименование:SHAFT ASSEMBLY,ROCKER ARM

Каталожный номер:D04-005-30A+A

Комплект:6

Примечание:

№ на схеме:33

Наименование:ROCKER SHAFT FASTENING BOLT

Каталожный номер:D04-120-30+A

Комплект:6

Примечание:

№ на схеме:34

Наименование:HEX FLANGE-FACE BOLT

Каталожный номер:B00002148

Комплект:12

Примечание:Q/SC622-M8*45-10.9

№ на схеме:35

Наименование:ROCKER ARM ASSEMBLY

Каталожный номер:D04-122-32+A

Комплект:12

Примечание:

№ на схеме:36

Наименование:ROCKER-ARM REGULATING SCREW

Каталожный номер:D04-123-30A+B

Комплект:12

Примечание:

№ на схеме:37

Наименование:SMALL HEX HEAD NUT

Каталожный номер:D04-162-01A+A

Комплект:12

Примечание:

№ на схеме:38

Наименование:CORRUGATED ELASTIC GASKET

Каталожный номер:D04-129-01+A

Комплект:12

Примечание:

№ на схеме:39

Наименование:ROCKER-ARM THRUST PLATE

Каталожный номер:D04-124-01+A

Комплект:12

Примечание:

№ на схеме:40

Наименование:SHAFT RETAINING RING

Каталожный номер:B00001062

Комплект:12

Примечание:GB/T894.1-22

№ на схеме:41

Наименование:EXHAUST PIPE GASKET

Каталожный номер:D04-144-30+A

Комплект:6

Примечание:

№ на схеме:42

Наименование:LOCK WASHER

Каталожный номер:D04-320-01+A

Комплект:12

Примечание:

№ на схеме:43

Наименование:EXHAUST PIPE BOLT

Каталожный номер:D04-145-30A+A

Комплект:12

Примечание:

№ на схеме:45

Наименование:HEX FLANGE-FACE BOLT

Каталожный номер:B00002047

Комплект:2

Примечание:Q/SC622-M12*25

№ на схеме:46

Наименование:OIL INJECTOR FASTENING BOLT

Каталожный номер:D04-148-30+A

Комплект:6

Примечание:

№ на схеме:47

Наименование:PRESS PLATE FOR OIL INJECTOR

Каталожный номер:D04-147-32+A

Комплект:6

Примечание:

№ на схеме:48

Наименование:SUPPORT, INJECTOR CLAMP

Каталожный номер:D04-302-02+B

Комплект:6

Примечание:

№ на схеме:49

Наименование:PUSH ROD

Каталожный номер:D04-128-30A+C

Комплект:12

Примечание:

№ на схеме:50

Наименование:TAPPET

Каталожный номер:D04-127-30C+C

Комплект:12

Примечание:

№ на схеме:51

Наименование:INTAKE PIPE BOLT

Каталожный номер:D04-307-01A+B

Комплект:6

Примечание:

№ на схеме:52

Наименование:INTAKE PIPE GASCKET

Каталожный номер:D04-131-30+B

Комплект:6

Примечание:

№ на схеме:53

Наименование:HEX FLANGE-FACE BOLT

Каталожный номер:B00002016

Комплект:6

Примечание:Q/SC622-M10*55

№ на схеме:54

Наименование:EXHAUST VALVE

Каталожный номер:D04-111-31B+B

Комплект:6

Примечание:

№ на схеме:55

Наименование:INTAKE VALVE

Каталожный номер:D04-110-33+A

Комплект:6

Примечание:

№ на схеме:56

Наименование:PLUG (Z3/8)

Каталожный номер:D04-309-01+A

Комплект:2

Примечание:(Z3/8)
