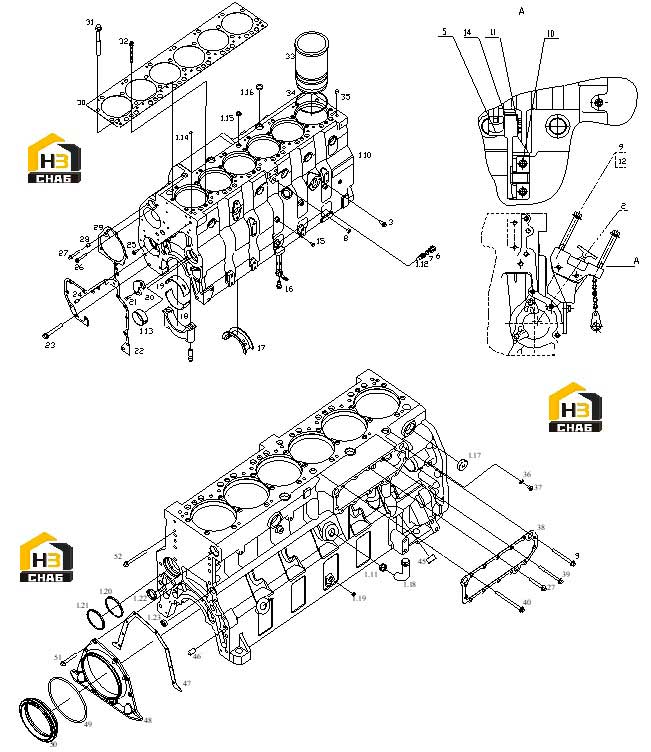

Блок цилиндров с комплектующими d02a-000-35+f
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:D02A-001-30B+F
Комплект:1
Примечание:
№ на схеме:1.10
Каталожный номер:D02A-002-31+E
Комплект:1
Примечание:
№ на схеме:1.11
Каталожный номер:D02A-171-80+B
Комплект:2
Примечание:
№ на схеме:1.13
Каталожный номер:D02A-113-01B+B
Комплект:7
Примечание:
№ на схеме:1.14
Каталожный номер:D02A-309-01+B
Комплект:1
Примечание:
№ на схеме:1.15
Каталожный номер:D02A-161-01+A
Комплект:1
Примечание:(φ20)
№ на схеме:1.16
Каталожный номер:D04-166-01A+A
Комплект:2
Примечание:(φ28)
№ на схеме:1.19
Каталожный номер:D02A-170-01+A
Комплект:1
Примечание:
№ на схеме:1.20
Каталожный номер:D02A-324-40+A
Комплект:1
Примечание:
№ на схеме:1.21
Каталожный номер:D02A-162-40+B
Комплект:1
Примечание:(φ70)
№ на схеме:1.22
Каталожный номер:D02A-310-01+A
Комплект:1
Примечание:(φ20)
№ на схеме:1.23
Каталожный номер:D04-167-01A+A
Комплект:8
Примечание:(φ35)
№ на схеме:1.24
Каталожный номер:D28-107-01+A
Комплект:1
Примечание:
№ на схеме:2.1
Каталожный номер:D02A-006-04+B
Комплект:1
Примечание:
№ на схеме:2.3
Каталожный номер:B00000301
Комплект:1
Примечание:GB/T3452.1-26.5*2.65
№ на схеме:2.4
Каталожный номер:D02A-328-01+A
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:B00002134
Комплект:2
Примечание:Q/SC622-M8*20
№ на схеме:7
Каталожный номер:B00001814
Комплект:1
Примечание:Q/SC598-10*16
№ на схеме:8
Каталожный номер:D02A-168-01+A
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:B00002165
Комплект:6
Примечание:Q/SC622-M8*80
№ на схеме:10
Каталожный номер:B00002137
Комплект:2
Примечание:Q/SC622-M8*25
№ на схеме:11
Каталожный номер:B00002145
Комплект:2
Примечание:Q/SC622-M8*40
№ на схеме:14
Каталожный номер:D02A-174-43+A
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:D02A-166-01+C
Комплект:3
Примечание:(Z1/8)
№ на схеме:16
Каталожный номер:D02A-030-01+A
Комплект:6
Примечание:
№ на схеме:17
Каталожный номер:D02A-323-01+A
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:D02A-111-30+B
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:D02A-112-01+A
Комплект:6
Примечание:
№ на схеме:19
Каталожный номер:D02A-110-01A+A
Комплект:6
Примечание:
№ на схеме:20
Каталожный номер:D02A-114-01C+A
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:B00000631
Комплект:2
Примечание:GB/T5783-M8*20
№ на схеме:23
Каталожный номер:B00002042
Комплект:4
Примечание:Q/SC622-M12*50
№ на схеме:24
Каталожный номер:B00000098
Комплект:2
Примечание:GB/T119-A10*20
№ на схеме:25
Каталожный номер:B00002142
Комплект:4
Примечание:Q/SC622-M8*35
№ на схеме:26
Каталожный номер:B00002150
Комплект:2
Примечание:Q/SC622-M8*50
№ на схеме:27
Каталожный номер:B00002153
Комплект:7
Примечание:Q/SC622-M8*55
№ на схеме:28
Каталожный номер:B00001020
Комплект:3
Примечание:GB/T879-12*12
№ на схеме:30
Каталожный номер:D02A-109-30B+A
Комплект:1
Примечание:
№ на схеме:31
Каталожный номер:D02A-107-40+A
Комплект:20
Примечание:
№ на схеме:32
Каталожный номер:D02A-108-40+A
Комплект:6
Примечание:
№ на схеме:34
Каталожный номер:D02A-171-30A+A
Комплект:18
Примечание:
№ на схеме:36
Каталожный номер:B00001813
Комплект:1
Примечание:Q/SC598-10*14
№ на схеме:37
Каталожный номер:B00001703
Комплект:1
Примечание:Q/SC584.2-M10*1
№ на схеме:39
Каталожный номер:D02A-311-01+A
Комплект:2
Примечание:
№ на схеме:40
Каталожный номер:D02A-306-01A+A
Комплект:4
Примечание:
№ на схеме:45
Каталожный номер:D02A-163-01+C
Комплект:1
Примечание:(Z3/4)
№ на схеме:46
Каталожный номер:B00000102
Комплект:2
Примечание:GB/T119-A12*24
№ на схеме:47
Каталожный номер:D02A-121-01A+B
Комплект:1
Примечание:
№ на схеме:49
Каталожный номер:D02A-116-01+B
Комплект:1
Примечание:
№ на схеме:50
Каталожный номер:D02A-118-07+A
Комплект:1
Примечание:
№ на схеме:51
Каталожный номер:B00002114
Комплект:8
Примечание:Q/SC622-M6*16
№ на схеме:52
Каталожный номер:B00002058
Комплект:12
Примечание:Q/SC622-M12*40-10.9
