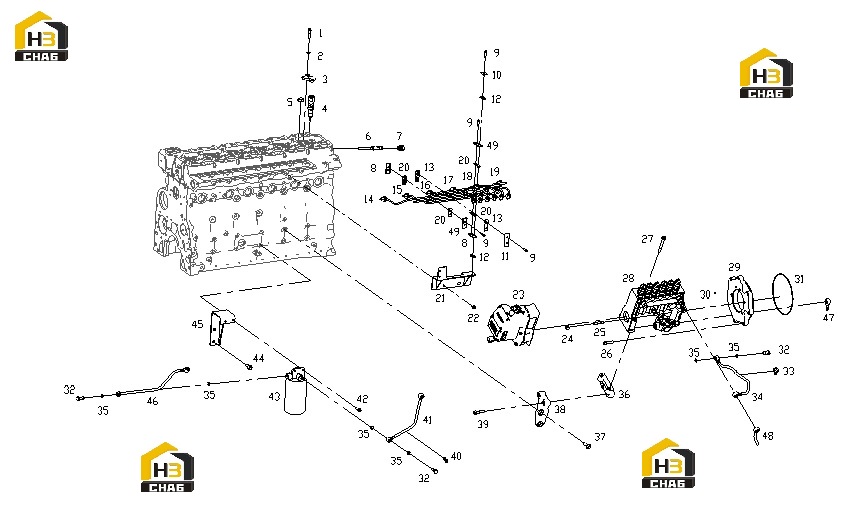

Система топливная

← Система турбонагнетателя Маслоохладитель и фильтр масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:D03-112-01

Комплект:6

Примечание:

№ на схеме:2

Наименование:WASHER WITH BALL FACE

Каталожный номер:B00000973

Комплект:6

Примечание:

№ на схеме:3

Наименование:CLAMP, INJECTOR

Каталожный номер:S00009518

Комплект:6

Примечание:

№ на схеме:4

Наименование:INJECTOR ASSY

Каталожный номер:S00010458

Комплект:6

Примечание:

№ на схеме:5

Наименование:SPACER, INJECTOR CLAMP

Каталожный номер:S00003958

Комплект:5

Примечание:

№ на схеме:6

Наименование:FUEL INLET JOINT, INJECTOR

Каталожный номер:S00010449

Комплект:6

Примечание:

№ на схеме:7

Наименование:INJECTOR FUEL INLET TUBE NUT

Каталожный номер:S00004602

Комплект:6

Примечание:

№ на схеме:8

Наименование:CLAMP ASSY (WELDED)

Каталожный номер:D26-034-01

Комплект:2

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:B00002122

Комплект:7

Примечание:

№ на схеме:10

Наименование:CLAMP

Каталожный номер:D26-105-02

Комплект:1

Примечание:

№ на схеме:11

Наименование:CLAMP-HIGH PESSURE FUEL PIPE

Каталожный номер:S00009630

Комплект:1

Примечание:

№ на схеме:12

Наименование:CUSHION, CLAMP-HIGH PESSURE FUEL PIPE

Каталожный номер:D26-104-02

Комплект:2

Примечание:

№ на схеме:13

Наименование:CUSHION, CLAMP-HIGH PESSURE FUEL PIPE

Каталожный номер:S00009629

Комплект:2

Примечание:

№ на схеме:14

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.1 CYLINDER)

Каталожный номер:S00019386

Комплект:1

Примечание:

№ на схеме:15

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.2 CYLINDER)

Каталожный номер:S00019387

Комплект:1

Примечание:

№ на схеме:16

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.3 CYLINDER)

Каталожный номер:S00019388

Комплект:1

Примечание:

№ на схеме:17

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.4 CYLINDER)

Каталожный номер:S00019389

Комплект:1

Примечание:

№ на схеме:18

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.5 CYLINDER)

Каталожный номер:S00019390

Комплект:1

Примечание:

№ на схеме:19

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.6 CYLINDER)

Каталожный номер:S00019391

Комплект:1

Примечание:

№ на схеме:20

Наименование:CUSHION, CLAMP-HIGH PESSURE FUEL PIPE

Каталожный номер:D26-104-01

Комплект:4

Примечание:

№ на схеме:21

Наименование:BRACKET ASSY (WELDED), HIGH PRESSURE FUEL PIPE

Каталожный номер:S00016845

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:B00002133

Комплект:2

Примечание:

№ на схеме:23

Наименование:ELECTRONIC GOVERNOR ASSY

Каталожный номер:S00012773

Комплект:1

Примечание:

№ на схеме:24

Наименование:NUT

Каталожный номер:B00000833

Комплект:4

Примечание:

№ на схеме:25

Наименование:STUD

Каталожный номер:B00001104

Комплект:4

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:B00004902

Комплект:6

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:B00002032

Комплект:2

Примечание:

№ на схеме:28

Наименование:FUEL INJECTION PUMP ASSY

Каталожный номер:S00010459

Комплект:1

Примечание:

№ на схеме:29

Наименование:FUEL INJECTION PUMP FLANGE ADAPTER

Каталожный номер:S00009734

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-RING

Каталожный номер:B00001386

Комплект:2

Примечание:

№ на схеме:31

Наименование:O-RING

Каталожный номер:S00010030

Комплект:1

Примечание:

№ на схеме:32

Наименование:BANJO BOLT

Каталожный номер:B00002178

Комплект:3

Примечание:

№ на схеме:33

Наименование:CLAMP

Каталожный номер:S00006746

Комплект:1

Примечание:

№ на схеме:34

Наименование:FUEL RETURN PIPE ASSY

Каталожный номер:S00010696

Комплект:1

Примечание:

№ на схеме:35

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001546

Комплект:6

Примечание:

№ на схеме:36

Наименование:BRACKET, FUEL　INJECTION　 PUMP

Каталожный номер:S00009657

Комплект:1

Примечание:

№ на схеме:37

Наименование:BOLT

Каталожный номер:B00002058

Комплект:2

Примечание:

№ на схеме:38

Наименование:BRACKET, FUEL　INJECTION　 PUMP

Каталожный номер:S00010189

Комплект:1

Примечание:

№ на схеме:39

Наименование:BOLT

Каталожный номер:B00002011

Комплект:2

Примечание:

№ на схеме:40

Наименование:CLAMP

Каталожный номер:S00013050

Комплект:1

Примечание:

№ на схеме:41

Наименование:FUEL FILTER OUTLET LINE ASSY

Каталожный номер:S00012941

Комплект:1

Примечание:

№ на схеме:42

Наименование:BOLT

Каталожный номер:B00002137

Комплект:2

Примечание:

№ на схеме:43

Наименование:FUEL FILTER GROUP

Каталожный номер:D638-000-02

Комплект:1

Примечание:

№ на схеме:44

Наименование:BOLT

Каталожный номер:B00004362

Комплект:2

Примечание:

№ на схеме:45

Наименование:BRACKET, FUEL FILTER

Каталожный номер:S00012890

Комплект:1

Примечание:

№ на схеме:46

Наименование:FUEL SUPPLY PUMP OUTLET TUBE ASSY

Каталожный номер:S00012942

Комплект:1

Примечание:

№ на схеме:47

Наименование:FUEL RETURN PIPE ASSY (WELDED), FUEL INJECTION PUMP

Каталожный номер:S00011792

Комплект:1

Примечание:

№ на схеме:48

Наименование:BANJO CONNECTOR

Каталожный номер:B00001472

Комплект:1

Примечание:

№ на схеме:49

Наименование:CLAMP

Каталожный номер:D26-105-01

Комплект:2

Примечание:
