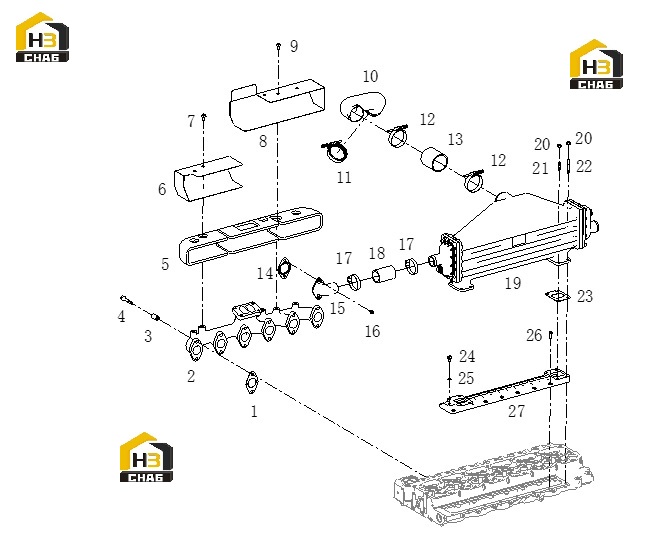

Коллектор выпускной с комплектующими

← Насос водяной и насос масляный с комплектующими Система турбонагнетателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:S00003834

Комплект:6

Примечание:

№ на схеме:2

Наименование:EXHAUST MANIFOLD

Каталожный номер:S00010136

Комплект:1

Примечание:

№ на схеме:3

Наименование:EXHAUST PIPE BOLT SPACER

Каталожный номер:S00003833

Комплект:12

Примечание:

№ на схеме:4

Наименование:BOLT EXHAUST MANIFOLD

Каталожный номер:D04-145-30A

Комплект:12

Примечание:

№ на схеме:5

Наименование:HEAT SHIELD, EXHAUST MANIFOLD

Каталожный номер:S00016464

Комплект:1

Примечание:

№ на схеме:6

Наименование:HEAT SHIELD, EXHAUST MANIFOLD

Каталожный номер:S00011868

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLTS

Каталожный номер:B00001998

Комплект:2

Примечание:

№ на схеме:8

Наименование:HEAT SHIELD, EXHAUST MANIFOLD

Каталожный номер:S00011855

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON BOLTS

Каталожный номер:B00001995

Комплект:3

Примечание:

№ на схеме:10

Наименование:AIR INLET PIPE, INTERCOOLER

Каталожный номер:S00016475

Комплект:1

Примечание:

№ на схеме:11

Наименование:CLAMP ASSY

Каталожный номер:D12B-001-900

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING CLAMP

Каталожный номер:B00001541

Комплект:2

Примечание:

№ на схеме:13

Наименование:HOSE

Каталожный номер:B00001626

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEAT EXCHANGER GASKET

Каталожный номер:S00011329

Комплект:1

Примечание:

№ на схеме:15

Наименование:HEAT EXCHANGER RAW WATER INLET TUBE

Каталожный номер:S00016604

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLTS

Каталожный номер:B00004884

Комплект:2

Примечание:

№ на схеме:17

Наименование:CLAMP

Каталожный номер:B00001573

Комплект:2

Примечание:

№ на схеме:18

Наименование:HOSE

Каталожный номер:B00002402

Комплект:1

Примечание:

№ на схеме:19

Наименование:AIR-TO-WATER INTERCOOLER GROUP

Каталожный номер:S00016063

Комплект:1

Примечание:

№ на схеме:20

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000846

Комплект:8

Примечание:

№ на схеме:21

Наименование:STUD

Каталожный номер:S00018816

Комплект:4

Примечание:

№ на схеме:22

Наименование:STUD

Каталожный номер:S00018815

Комплект:4

Примечание:

№ на схеме:23

Наименование:GASKET, INTERCOOLER

Каталожный номер:S00016482

Комплект:2

Примечание:

№ на схеме:24

Наименование:HEXAGON PIPE PLUG

Каталожный номер:B00001724

Комплект:1

Примечание:

№ на схеме:25

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001545

Комплект:1

Примечание:

№ на схеме:26

Наименование:HEXAGON BOLTS

Каталожный номер:S00005856

Комплект:12

Примечание:

№ на схеме:27

Наименование:COVER, AIR INTAKE PIPE

Каталожный номер:S00011037

Комплект:1

Примечание:
