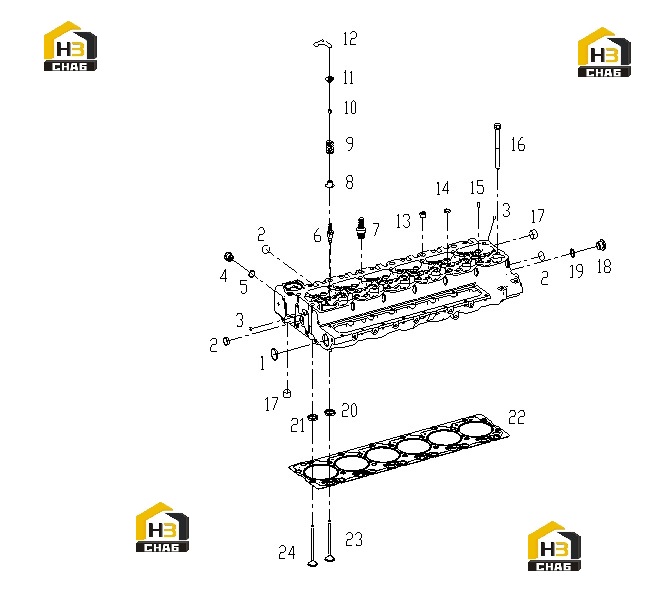

Головка блока цилиндров

← Вал распределительный и щуп масляный Термостат, коромысла и подъемные кронштейны →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG

Каталожный номер:D04-167-01A

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLUG

Каталожный номер:S00000937

Комплект:13

Примечание:(φ25)

№ на схеме:3

Наименование:PLUG

Каталожный номер:S00005010

Комплект:7

Примечание:(φ9.65)

№ на схеме:4

Наименование:PIPE PLUG

Каталожный номер:S00004918

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:S00004986

Комплект:1

Примечание:

№ на схеме:6

Наименование:BLEEDING JOINT

Каталожный номер:D04-151-30

Комплект:1

Примечание:

№ на схеме:7

Наименование:JOINT ADAPTER

Каталожный номер:D00-163-04

Комплект:1

Примечание:

№ на схеме:8

Наименование:STEM SEAL, INTAKE VALVE

Каталожный номер:S00008872

Комплект:24

Примечание:

№ на схеме:9

Наименование:VALVE SPRING

Каталожный номер:S00002889

Комплект:24

Примечание:

№ на схеме:10

Наименование:VALVE COLLET

Каталожный номер:S00002890

Комплект:48

Примечание:

№ на схеме:11

Наименование:VALVE SPRING RETAINER

Каталожный номер:S00004345

Комплект:24

Примечание:

№ на схеме:12

Наименование:VALVE BRIDGE

Каталожный номер:S00002897

Комплект:12

Примечание:

№ на схеме:13

Наименование:HEX SOCKET PIPE PLUG

Каталожный номер:D02A-164-01

Комплект:4

Примечание:(Z1/2)

№ на схеме:14

Наименование:PLUG

Каталожный номер:D02A-161-01

Комплект:11

Примечание:(φ20)

№ на схеме:15

Наименование:PIN

Каталожный номер:B00000122

Комплект:12

Примечание:

№ на схеме:16

Наименование:BOLT, CYLINDER HEAD

Каталожный номер:S00003465

Комплект:26

Примечание:

№ на схеме:17

Наименование:HEX SOCKET PIPE PLUG

Каталожный номер:D02A-163-01

Комплект:2

Примечание:(Z3/4)

№ на схеме:18

Наименование:HEX SOCKET PIPE PLUG

Каталожный номер:B00001708

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:S00010416

Комплект:1

Примечание:

№ на схеме:20

Наименование:VALVE SEAT INSERT, EXHAUST

Каталожный номер:S00002888

Комплект:12

Примечание:

№ на схеме:21

Наименование:VALVE SEAT INERT, INTAKE

Каталожный номер:S00002887

Комплект:12

Примечание:

№ на схеме:22

Наименование:GASKET, CYLINDER HEAD

Каталожный номер:S00001078

Комплект:1

Примечание:

№ на схеме:23

Наименование:VALVE, EXHAUST

Каталожный номер:S00002886

Комплект:12

Примечание:

№ на схеме:24

Наименование:VALVE, INTAKE

Каталожный номер:S00002885

Комплект:12

Примечание:
