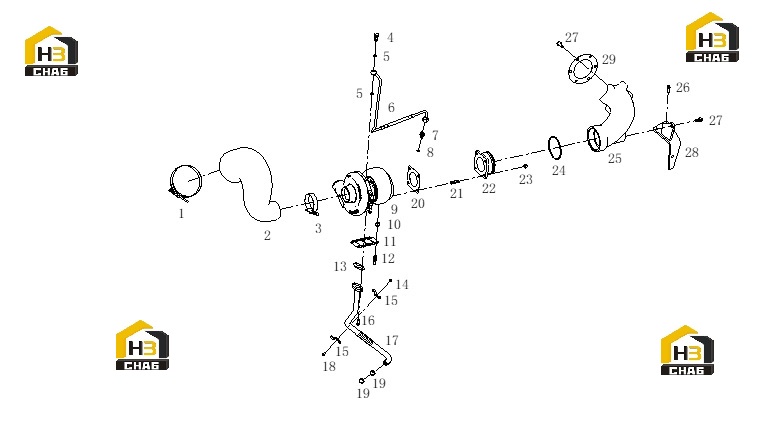

Система турбонагнетателя

← Коллектор выпускной с комплектующими Система топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPRING CLAMP

Каталожный номер:B00001533

Комплект:1

Примечание:

№ на схеме:2

Наименование:AIR INTAKE HOSE, TURBOCHARGER

Каталожный номер:S00019698

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPRING CLAMP

Каталожный номер:B00001541

Комплект:1

Примечание:

№ на схеме:4

Наименование:BANJO BOLT

Каталожный номер:B00002178

Комплект:1

Примечание:

№ на схеме:5

Наименование:COPPER WASHER

Каталожный номер:B00001818

Комплект:2

Примечание:

№ на схеме:6

Наименование:OIL INLET PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00020140

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONNECTOR

Каталожный номер:S00003939

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:S00005682

Комплект:1

Примечание:

№ на схеме:9

Наименование:TURBOCHARGER ASSY

Каталожный номер:S00013556

Комплект:1

Примечание:

№ на схеме:10

Наименование:TURBOCHARGER SELF-LOCKING NUT

Каталожный номер:S00007338

Комплект:4

Примечание:

№ на схеме:11

Наименование:GASKET, INLET-TURBINE

Каталожный номер:S00008098

Комплект:1

Примечание:

№ на схеме:12

Наименование:STUD

Каталожный номер:D13-103-01

Комплект:4

Примечание:

№ на схеме:13

Наименование:TURBOCHARGER OIL RETURN TUBE GASKET

Каталожный номер:C19BL-19BL020

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEXAGON NUT (TYPE 1)

Каталожный номер:B00000790

Комплект:1

Примечание:

№ на схеме:15

Наименование:CLAMP

Каталожный номер:S00011235

Комплект:2

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLTS

Каталожный номер:B00002135

Комплект:2

Примечание:

№ на схеме:17

Наименование:OIL RETURN PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00017816

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEXAGON BOLTS

Каталожный номер:B00002110

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:D02A-171-80

Комплект:2

Примечание:

№ на схеме:20

Наименование:GASKET, OUTLET-TURBINE

Каталожный номер:S00012732

Комплект:1

Примечание:

№ на схеме:21

Наименование:STUD

Каталожный номер:D13-501-01

Комплект:4

Примечание:

№ на схеме:22

Наименование:EXHAUST PIPE

Каталожный номер:S00012499

Комплект:1

Примечание:

№ на схеме:23

Наименование:NUT, FLANGE-TURBOCHARGER

Каталожный номер:D13-304-01

Комплект:4

Примечание:

№ на схеме:24

Наименование:SEALING RING

Каталожный номер:D00-121-01

Комплект:1

Примечание:

№ на схеме:25

Наименование:EXHAUST PIPE ELBOW

Каталожный номер:D00-118-25A

Комплект:1

Примечание:

№ на схеме:26

Наименование:HEXAGON BOLTS

Каталожный номер:B00002138

Комплект:2

Примечание:

№ на схеме:27

Наименование:HEXAGON BOLTS

Каталожный номер:B00002000

Комплект:7

Примечание:

№ на схеме:28

Наименование:EXHAUST PIPE ADAPTER BRACKET

Каталожный номер:S00015955

Комплект:1

Примечание:

№ на схеме:29

Наименование:GASKET

Каталожный номер:D00-220-03

Комплект:1

Примечание:
