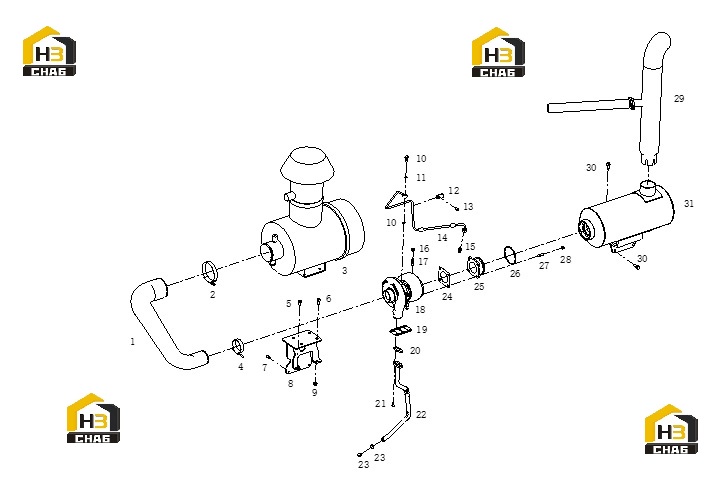

Система очистки воздуха и турбонагнетатель

← Коллектор выпускной с комплектующими Система топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR INLET PIPE, TURBOCHARGER

Каталожный номер:S00012419

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPRING CLAMP

Каталожный номер:B00001532

Комплект:1

Примечание:

№ на схеме:3

Наименование:AIR FILTER GROUP

Каталожный номер:S00027223

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPRING CLAMP

Каталожный номер:B00001541

Комплект:3

Примечание:

№ на схеме:5

Наименование:HEXAGON BOLTS

Каталожный номер:B00001998

Комплект:2

Примечание:

№ на схеме:6

Наименование:HEXAGON BOLTS

Каталожный номер:B00002000

Комплект:4

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLTS

Каталожный номер:B00002136

Комплект:2

Примечание:

№ на схеме:8

Наименование:AIR FILTER BRACKET

Каталожный номер:S00024397

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000834

Комплект:2

Примечание:

№ на схеме:10

Наименование:BANJO BOLT

Каталожный номер:B00002178

Комплект:1

Примечание:

№ на схеме:11

Наименование:COPPER WASHER

Каталожный номер:B00001818

Комплект:2

Примечание:

№ на схеме:12

Наименование:CLAMP

Каталожный номер:S00010931

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEXAGON BOLTS

Каталожный номер:B00002132

Комплект:1

Примечание:

№ на схеме:14

Наименование:OIL INLET PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00010623

Комплект:1

Примечание:

№ на схеме:15

Наименование:JOINT ELBOW

Каталожный номер:S00003939

Комплект:1

Примечание:

№ на схеме:16

Наименование:TURBOCHARGER SELF-LOCKING NUT

Каталожный номер:S00007338

Комплект:4

Примечание:

№ на схеме:17

Наименование:STUD

Каталожный номер:D13-103-01

Комплект:4

Примечание:

№ на схеме:18

Наименование:TURBOCHARGER ASSY

Каталожный номер:S00024412

Комплект:1

Примечание:

№ на схеме:19

Наименование:GASKET, INLET-TURBINE

Каталожный номер:S00008098

Комплект:1

Примечание:

№ на схеме:20

Наименование:TURBOCHARGER OIL RETURN TUBE GASKET

Каталожный номер:C19BL-19BL020

Комплект:1

Примечание:

№ на схеме:21

Наименование:HEXAGON BOLTS

Каталожный номер:B00004897

Комплект:2

Примечание:

№ на схеме:22

Наименование:OIL RETURN PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00025124

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:D02A-171-80

Комплект:2

Примечание:

№ на схеме:24

Наименование:GASKET, OUTLET-TURBINE

Каталожный номер:S00012732

Комплект:1

Примечание:

№ на схеме:25

Наименование:EXHAUST PIPE, TURBINE

Каталожный номер:S00012499

Комплект:1

Примечание:

№ на схеме:26

Наименование:SEAL RING

Каталожный номер:D00-121-01

Комплект:1

Примечание:

№ на схеме:27

Наименование:STUD

Каталожный номер:D13-501-01

Комплект:4

Примечание:

№ на схеме:28

Наименование:NUT, FLANGE-TURBOCHARGER

Каталожный номер:D13-304-01

Комплект:4

Примечание:

№ на схеме:29

Наименование:EXHAUST EJECTOR TAILPIPE GROUP

Каталожный номер:S00028375

Комплект:1

Примечание:

№ на схеме:30

Наименование:HEAT SHIELD PLATE BOLTS

Каталожный номер:D13-318-01

Комплект:4

Примечание:

№ на схеме:31

Наименование:MUFFLER GROUP

Каталожный номер:S00025208

Комплект:1

Примечание:
