Поддон двигателя и маслосборник

← Маслоохладитель и фильтр масляный Комплектующие водяного насоса →

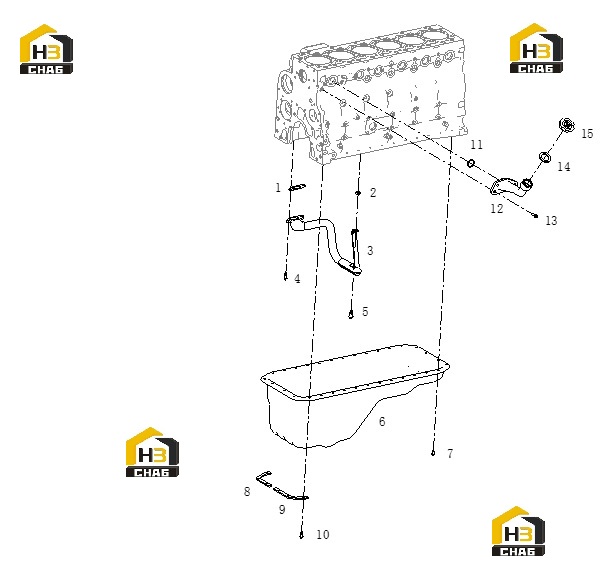

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET, PIPE FLANGE-OIL SUCTION PUMP

Каталожный номер:S00005011

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPACER

Каталожный номер:S00013393

Комплект:1

Примечание:

№ на схеме:3

Наименование:OIL PUMP SUCTION TUBE ASSY (WELDED)

Каталожный номер:S00010624

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEXAGON BOLTS

Каталожный номер:B00004885

Комплект:2

Примечание:

№ на схеме:5

Наименование:HEXAGON BOLTS

Каталожный номер:B00004880

Комплект:1

Примечание:

№ на схеме:6

Наименование:OIL PAN ASSY

Каталожный номер:S00010626

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLTS

Каталожный номер:B00004896

Комплект:1

Примечание:

№ на схеме:8

Наименование:CLAMPING BAR - OIL SUMP

Каталожный номер:S00011730

Комплект:26

Примечание:

№ на схеме:9

Наименование:CLAMPING BAR - OIL SUMP

Каталожный номер:S00011731

Комплект:6

Примечание:

№ на схеме:10

Наименование:HEXAGON BOLTS

Каталожный номер:B00004897

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:B00001383

Комплект:1

Примечание:

№ на схеме:12

Наименование:PIPE ADAPTER OIL FILLER

Каталожный номер:S00025973

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEXAGON BOLTS

Каталожный номер:B00002138

Комплект:3

Примечание:

№ на схеме:14

Наименование:SEAL RING, OIL FILLER

Каталожный номер:D02A-328-01

Комплект:1

Примечание:

№ на схеме:15

Наименование:COVER, OIL FILLER

Каталожный номер:S00004614

Комплект:1

Примечание:
