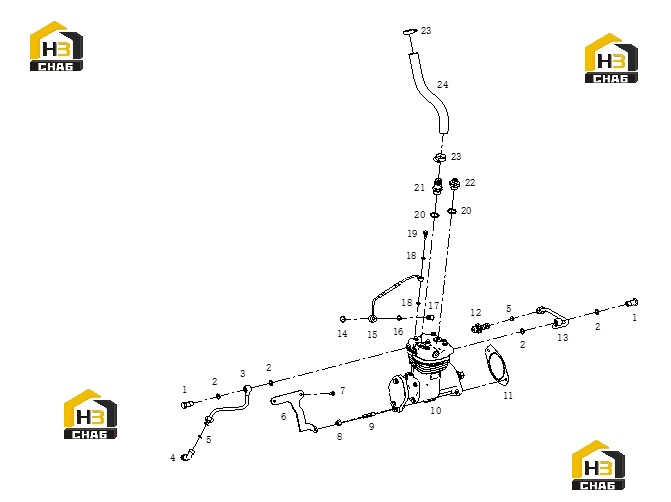

Компрессор воздушный с комплектующими

← Система электронная управления Двигатель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BANJO BOLT

Каталожный номер:B00002181

Комплект:2

Примечание:

№ на схеме:2

Наименование:COPPER WASHER

Каталожный номер:B00001831

Комплект:4

Примечание:

№ на схеме:3

Наименование:AIR COMPRESSOR WATER INLET TUBE

Каталожный номер:S00021358

Комплект:1

Примечание:

№ на схеме:4

Наименование:AIR COMPRESSOR WATER INLET ELBOW CONNECTOR

Каталожный номер:S00021308

Комплект:1

Примечание:

№ на схеме:5

Наименование:RECTANGLE RUBBER SEALING RING

Каталожный номер:S00003174

Комплект:2

Примечание:

№ на схеме:6

Наименование:BRACKET, AIR COMPRESSOR

Каталожный номер:S00009938

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLTS

Каталожный номер:B00002134

Комплект:2

Примечание:

№ на схеме:8

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000836

Комплект:2

Примечание:

№ на схеме:9

Наименование:STUD

Каталожный номер:B00001124

Комплект:2

Примечание:

№ на схеме:10

Наименование:AIR COMPRESSOR ASSY

Каталожный номер:S00017053

Комплект:1

Примечание:

№ на схеме:11

Наименование:GASKET, END COVER-AIR COMPRESSOR

Каталожный номер:S00004103

Комплект:1

Примечание:

№ на схеме:12

Наименование:AIR COMPRESSOR WATER OUTLET ELBOW CONNECTOR

Каталожный номер:S00020864

Комплект:1

Примечание:

№ на схеме:13

Наименование:AIR COMPRESSOR WATER OUTLET TUBE

Каталожный номер:S00020881

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:S00027299

Комплект:1

Примечание:

№ на схеме:15

Наименование:OIL INLET PIPE, AIR COMPRESSOR

Каталожный номер:S00003942

Комплект:1

Примечание:

№ на схеме:16

Наименование:COPPER WASHER

Каталожный номер:B00001824

Комплект:1

Примечание:

№ на схеме:17

Наименование:BANJO BOLT

Каталожный номер:B00002179

Комплект:1

Примечание:

№ на схеме:18

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001545

Комплект:2

Примечание:

№ на схеме:19

Наименование:BANJO BOLT

Каталожный номер:B00002177

Комплект:1

Примечание:

№ на схеме:20

Наименование:COPPER WASHER

Каталожный номер:B00001847

Комплект:2

Примечание:

№ на схеме:21

Наименование:JOINT, AIR INLET-AIR COMPRESSOR

Каталожный номер:S00010559

Комплект:1

Примечание:

№ на схеме:22

Наименование:JOINT, AIR OUTLET PIPE-AIR COMPRESSOR

Каталожный номер:S00019948

Комплект:1

Примечание:

№ на схеме:23

Наименование:CLAMP

Каталожный номер:B00001567

Комплект:2

Примечание:

№ на схеме:24

Наименование:AIR INLET PIPE, AIR COMPRESSOR

Каталожный номер:S00024392

Комплект:1

Примечание:
