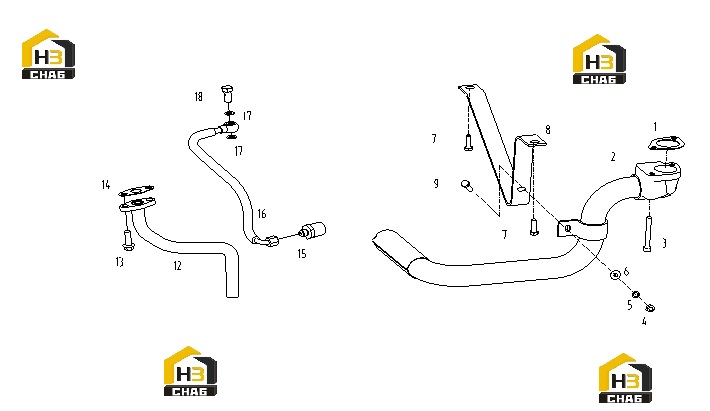

Трубопровод турбонагнетателя s00003137+04
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:D19-114-01A+B
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:D19-001-50b+A
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:B00000913
Комплект:2
Примечание:GB/T70-M6*50
№ на схеме:4
Каталожный номер:B00000843
Комплект:1
Примечание:GB/T6177-M6-Y
№ на схеме:5
Каталожный номер:B00001252
Комплект:1
Примечание:GB/T93-6
№ на схеме:6
Каталожный номер:B00001297
Комплект:3
Примечание:GB/T97.2-6-200HV-Y
№ на схеме:7
Каталожный номер:B00000603
Комплект:2
Примечание:GB/T5783-M6*12
№ на схеме:8
Каталожный номер:D19-105-50a+A
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:B00000609
Комплект:1
Примечание:GB/T5783-M6*20
№ на схеме:12
Каталожный номер:D19-002-41+B
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:B00001999
Комплект:2
Примечание:Q/SC622-M10*25
№ на схеме:16
Каталожный номер:D19-110-33+B
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:B00001546
Комплект:2
Примечание:Q/SC1294-12
