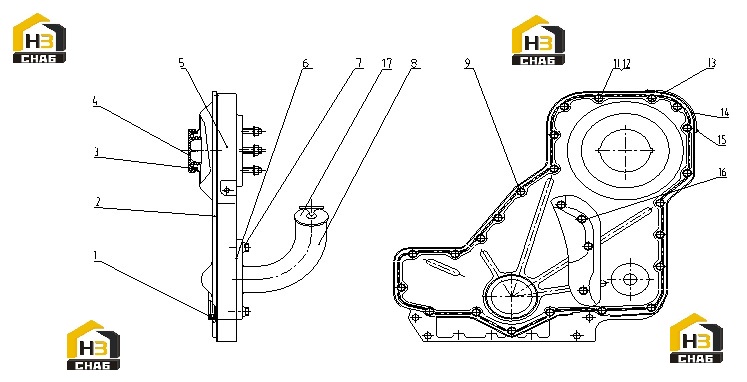

Крышка передняя двигателя d02b-000-63+d
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:D02B-104-02a+B
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:D02B-102-31a+B
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:D02B-108-01b+A
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:D02B-001-41+A
Комплект:1
Примечание:
№ на схеме:5.3
Каталожный номер:B00000833
Комплект:4
Примечание:GB/T6177-M10-Y
№ на схеме:5.4
Каталожный номер:B00000836
Комплект:2
Примечание:GB/T6177-M12-Y
№ на схеме:5.5
Каталожный номер:B00001104
Комплект:4
Примечание:GB/T899-GM10-M10*35-8.8-Y
№ на схеме:5.6
Каталожный номер:B00001125
Комплект:2
Примечание:GB/T899-GM12-M12*40-8.8-Y
№ на схеме:7
Каталожный номер:B00002050
Комплект:2
Примечание:Q/SC622-M12*30
№ на схеме:9
Каталожный номер:B00002147
Комплект:1
Примечание:Q/SC622-M8*45
№ на схеме:10
Каталожный номер:B00002150
Комплект:8
Примечание:Q/SC622-M8*50
№ на схеме:12
Каталожный номер:B00002137
Комплект:1
Примечание:Q/SC622-M8*25
№ на схеме:13
Каталожный номер:B00002132
Комплект:14
Примечание:Q/SC622-M8*16
№ на схеме:15
Каталожный номер:B00000958
Комплект:4
Примечание:GB/T827-2.5*6-L3
№ на схеме:16
Каталожный номер:B00002135
Комплект:4
Примечание:Q/SC622-M8*20-10.9
№ на схеме:17
Каталожный номер:D02A-006-01a
Комплект:1
Примечание:
