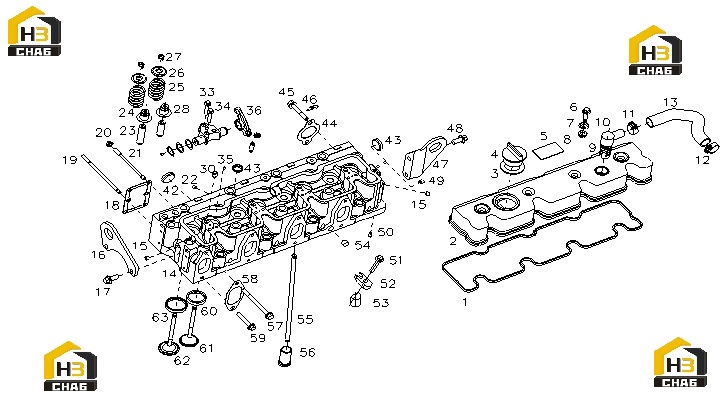

Головка блока цилиндров d04-000-51(w)+c

← Поддон масляный d03-000-50a+e Поршень и шатун d05-000-30+a →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal, Valve Cover

Каталожный номер:D04-135-50+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve Cover

Каталожный номер:D04-134-50+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gasket, Oil Filler Cap

Каталожный номер:D04-139-01+A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cap, Oil Filler

Каталожный номер:D04-138-01a+A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Trademark Plate

Каталожный номер:D04-164-01+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt, Valve Cover

Каталожный номер:D04-136-30b+A

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer, Valve Cover Bolt

Каталожный номер:D04-301-01+A

Комплект:4

Примечание:

№ на схеме:8

Наименование:Seal, Valve Cover Bolt

Каталожный номер:D04-300-01a+A

Комплект:4

Примечание:

№ на схеме:9

Наименование:Seal, O Ring

Каталожный номер:D04-318-01+A

Комплект:2

Примечание:

№ на схеме:10

Наименование:Connection, Engine Ventilation

Каталожный номер:D04-140-30+A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:B00001565

Комплект:1

Примечание:Q/SC1302-18~32

№ на схеме:12

Наименование:Clamp

Каталожный номер:B00001565

Комплект:1

Примечание:Q/SC1302-18~32

№ на схеме:13

Наименование:Tube, Ventilation

Каталожный номер:D04-146-50+A

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cylinder Head

Каталожный номер:D04-101-50+C

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug, Pipe

Каталожный номер:D04-132-01+A

Комплект:2

Примечание:

№ на схеме:16

Наименование:Eye Plate, Front

Каталожный номер:D04-142-30c+B

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:B00002047

Комплект:2

Примечание:Q/SC622-M12*25

№ на схеме:18

Наименование:Gasket, Thermostat

Каталожный номер:D04-304-01+A

Комплект:1

Примечание:

№ на схеме:19

Наименование:Stud, Thermostat

Каталожный номер:D04-306-50+B

Комплект:2

Примечание:

№ на схеме:20

Наименование:Nut, Hex Flange Head Cap

Каталожный номер:B00000846

Комплект:6

Примечание:

№ на схеме:21

Наименование:Stud, Thermostat

Каталожный номер:D04-305-01+A

Комплект:4

Примечание:

№ на схеме:22

Наименование:Plug

Каталожный номер:D04-317-01+A

Комплект:4

Примечание:

№ на схеме:23

Наименование:Guide, Intake

Каталожный номер:D04-104-30a+B

Комплект:4

Примечание:

№ на схеме:24

Наименование:Seal, Exhaust Valve Steam

Каталожный номер:D04-107-30+A

Комплект:4

Примечание:

№ на схеме:25

Наименование:Spring, Valve

Каталожный номер:D04-113-30a+A

Комплект:8

Примечание:

№ на схеме:26

Наименование:Retainer, Valve Spring

Каталожный номер:D04-114-30b+A

Комплект:8

Примечание:

№ на схеме:27

Наименование:Collet, Valve

Каталожный номер:D04-115-30a+A

Комплект:16

Примечание:

№ на схеме:28

Наименование:Seal, Exhaust Valve Steam

Каталожный номер:D04-107-30+A

Комплект:4

Примечание:

№ на схеме:30

Наименование:Pin

Каталожный номер:D04-311-01a+A

Комплект:4

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:D04-120-30+A

Комплект:4

Примечание:

№ на схеме:34

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:B00002148

Комплект:8

Примечание:Q/SC622-M8*45-10.9

№ на схеме:35

Наименование:Dowel, pin

Каталожный номер:B00000116

Комплект:4

Примечание:GB/T119-A4*8

№ на схеме:36

Наименование:Rocker assembly

Каталожный номер:D04-007-32+A

Комплект:4

Примечание:

№ на схеме:42

Наименование:Plug

Каталожный номер:D04-167-01a+A

Комплект:4

Примечание:(φ35)

№ на схеме:43

Наименование:Plug

Каталожный номер:D04-308-01+A

Комплект:3

Примечание:(φ25)

№ на схеме:44

Наименование:Gasket, Exhaust Manifold

Каталожный номер:D04-144-30+A

Комплект:4

Примечание:

№ на схеме:45

Наименование:Bolt, Exhaust Manifold

Каталожный номер:D04-145-30a+B

Комплект:8

Примечание:

№ на схеме:46

Наименование:Locking Plate

Каталожный номер:D04-320-01+A

Комплект:8

Примечание:

№ на схеме:47

Наименование:Rear Eye Plate

Каталожный номер:D04-143-30c+B

Комплект:1

Примечание:

№ на схеме:48

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:B00002047

Комплект:2

Примечание:Q/SC622-M12*25

№ на схеме:49

Наименование:Plug

Каталожный номер:D04-316-01+A

Комплект:1

Примечание:

№ на схеме:50

Наименование:Pin, Throttling

Каталожный номер:D04-161-01+A

Комплект:1

Примечание:

№ на схеме:51

Наименование:Bolt, Injector

Каталожный номер:D04-148-30+A

Комплект:4

Примечание:

№ на схеме:52

Наименование:Clamp, Injector

Каталожный номер:D04-147-32+A

Комплект:4

Примечание:

№ на схеме:53

Наименование:Support, Injector Clamp

Каталожный номер:D04-302-02+B

Комплект:4

Примечание:

№ на схеме:54

Наименование:Plug, Pipe (Z3/8)

Каталожный номер:D04-309-01+A

Комплект:1

Примечание:(Z3/8)

№ на схеме:55

Наименование:Push Rod

Каталожный номер:D04-128-30a+A

Комплект:8

Примечание:

№ на схеме:56

Наименование:Tappet

Каталожный номер:D04-127-30c+C

Комплект:8

Примечание:

№ на схеме:57

Наименование:Bolt, Intake Manifold

Каталожный номер:D04-307-01a+B

Комплект:4

Примечание:

№ на схеме:58

Наименование:Gasket, Intake Manifold

Каталожный номер:D04-131-30+A

Комплект:4

Примечание:

№ на схеме:59

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:B00002010

Комплект:4

Примечание:Q/SC622-M10*45

№ на схеме:60

Наименование:Insert, Exhaust Valve

Каталожный номер:D04-103-30+A

Комплект:4

Примечание:

№ на схеме:61

Наименование:Exhaust Valve

Каталожный номер:D04-111-31b+B

Комплект:4

Примечание:

№ на схеме:62

Наименование:Intake Valve

Каталожный номер:D04-110-33+A

Комплект:4

Примечание:

№ на схеме:63

Наименование:Insert, Intake Valve

Каталожный номер:D04-102-30+A

Комплект:4

Примечание:

№ на схеме:64

Наименование:Connector, Vent

Каталожный номер:D04-151-30+D

Комплект:1

Примечание:
