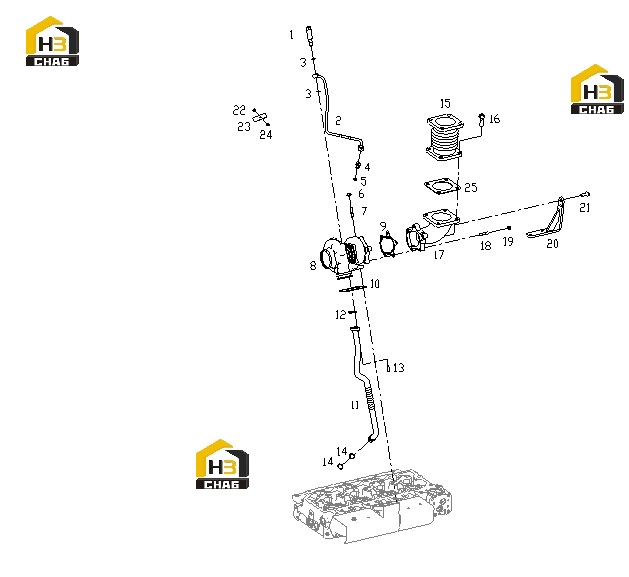

Система турбонагнетателя

← Коллектор выпускной с комплектующими Система топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:B00002178

Комплект:1

Примечание:

№ на схеме:2

Наименование:TURBOCHARGER OIL INLET PIPE

Каталожный номер:S00011472

Комплект:1

Примечание:

№ на схеме:3

Наименование:COPPER WASHER

Каталожный номер:B00001818

Комплект:2

Примечание:

№ на схеме:4

Наименование:CONNECTOR

Каталожный номер:S00003939

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:S00005682

Комплект:1

Примечание:

№ на схеме:6

Наименование:TURBOCHARGER SELF-LOCKING NUT

Каталожный номер:D13-108-50

Комплект:4

Примечание:

№ на схеме:7

Наименование:STUD

Каталожный номер:S00003525

Комплект:4

Примечание:

№ на схеме:8

Наименование:TURBOCHARGER

Каталожный номер:S00014383

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET, OUTLET-TURBINE

Каталожный номер:D13-103-52

Комплект:1

Примечание:

№ на схеме:10

Наименование:GASKET, INLET-TURBINE

Каталожный номер:S00003835

Комплект:1

Примечание:

№ на схеме:11

Наименование:TURBOCHARGER OIL RETURN PIPE

Каталожный номер:S00011473

Комплект:1

Примечание:

№ на схеме:12

Наименование:TURBOCHARGER OIL RETURN TUBE GASKET

Каталожный номер:S00003929

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:B00004893

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:D02A-171-80

Комплект:2

Примечание:

№ на схеме:15

Наименование:EXPANSION CONNECTOR

Каталожный номер:S00000146

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:B00002003

Комплект:4

Примечание:

№ на схеме:17

Наименование:EXHAUST PIPE ELBOW

Каталожный номер:S00012192

Комплект:1

Примечание:

№ на схеме:18

Наименование:STUD

Каталожный номер:B00001138

Комплект:5

Примечание:

№ на схеме:19

Наименование:HEXAGON NUT (TYPE 1)

Каталожный номер:B00000793

Комплект:5

Примечание:

№ на схеме:20

Наименование:BRACKET, EXHAUST PIPE ELBOW

Каталожный номер:S00012191

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:B00002000

Комплект:2

Примечание:

№ на схеме:22

Наименование:CLAMP

Каталожный номер:S00011235

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:B00002110

Комплект:1

Примечание:

№ на схеме:24

Наименование:HEXAGON NUT (TYPE 1)

Каталожный номер:B00000790

Комплект:1

Примечание:

№ на схеме:25

Наименование:GASKET, MUFFLER

Каталожный номер:A745DC-13-001

Комплект:1

Примечание:
