Поддон двигателя и маслосборник

← Маслоохладитель и фильтр масляный Система очистки воздуха →

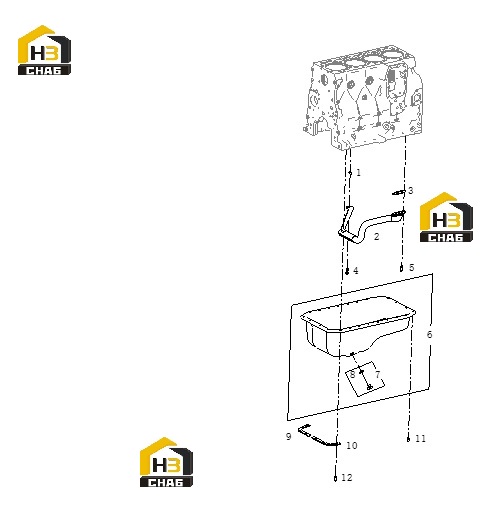

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPACER

Каталожный номер:S00013393

Комплект:1

Примечание:

№ на схеме:2

Наименование:OIL SUCTION PIPE ASSY

Каталожный номер:S00013436

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET, PIPE FLANGE-OIL SUCTION PUMP

Каталожный номер:S00005011

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEX HEAD BOLT

Каталожный номер:B00004880

Комплект:1

Примечание:

№ на схеме:5

Наименование:HEX HEAD BOLT

Каталожный номер:B00004885

Комплект:2

Примечание:

№ на схеме:6

Наименование:OIL PAN ASSY

Каталожный номер:S00012860

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEX SOCKET PIPE PLUG

Каталожный номер:B00001707

Комплект:1

Примечание:

№ на схеме:8

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001551

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLAMPING BAR - OIL SUMP

Каталожный номер:S00011730

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLAMPING BAR - OIL SUMP

Каталожный номер:S00011731

Комплект:1

Примечание:

№ на схеме:11

Наименование:HEX HEAD BOLT

Каталожный номер:B00002132

Комплект:18

Примечание:

№ на схеме:12

Наименование:HEX HEAD BOLT

Каталожный номер:B00002134

Комплект:6

Примечание:
