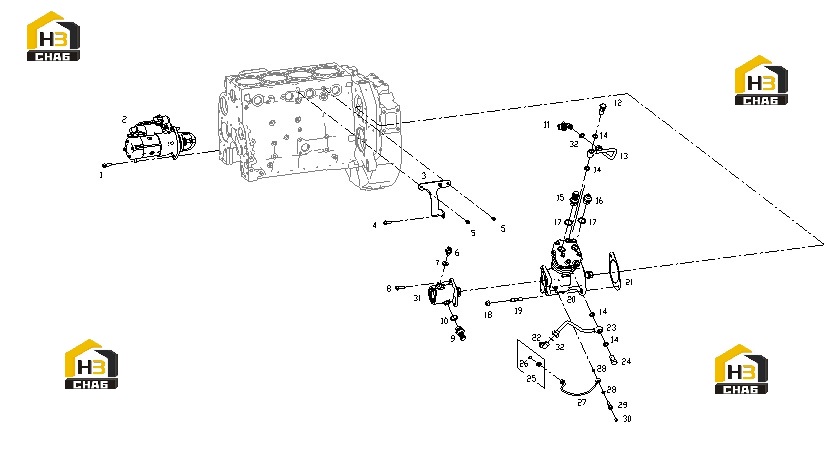

Стартер и воздушный компрессор с комплектующими

← Система электронная управления Фильтр топливный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:B00005036

Комплект:3

Примечание:

№ на схеме:2

Наименование:STARTING MOTOR

Каталожный номер:S00003606

Комплект:1

Примечание:

№ на схеме:3

Наименование:AIR COMPRESSOR MOUNTING BRACKET

Каталожный номер:S00004767

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:B00004880

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:B00002134

Комплект:2

Примечание:

№ на схеме:6

Наименование:STEERING PUMP OIL OUTLET JOINT ADAPTER

Каталожный номер:S00005215

Комплект:1

Примечание:

№ на схеме:7

Наименование:COPPER WASHER

Каталожный номер:B00001832

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:B00005013

Комплект:2

Примечание:

№ на схеме:9

Наименование:OIL INLET-STEERING PUMP JOINT

Каталожный номер:S00005214

Комплект:1

Примечание:

№ на схеме:10

Наименование:COPPER WASHER

Каталожный номер:B00001847

Комплект:1

Примечание:

№ на схеме:11

Наименование:AIR COMPRESSOR WATER OUTLET ELBOW CONNECTOR

Каталожный номер:S00020864

Комплект:1

Примечание:

№ на схеме:12

Наименование:AIR COMPRESSOR BANJO BOLT

Каталожный номер:S00005282

Комплект:1

Примечание:

№ на схеме:13

Наименование:AIR COMPRESSOR WATER OUTLET PIPE

Каталожный номер:S00021342

Комплект:1

Примечание:

№ на схеме:14

Наименование:COPPER WASHER

Каталожный номер:B00001831

Комплект:4

Примечание:

№ на схеме:15

Наименование:AIR INLET-AIR COMPRESSOR JOINT

Каталожный номер:S00003935

Комплект:1

Примечание:

№ на схеме:16

Наименование:AIR OUTLET PIPE-AIR COMPRESSOR JOINT

Каталожный номер:S00003934

Комплект:1

Примечание:

№ на схеме:17

Наименование:COPPER WASHER

Каталожный номер:B00001847

Комплект:4

Примечание:

№ на схеме:18

Наименование:HEXAGON BOLTS

Каталожный номер:B00000836

Комплект:2

Примечание:

№ на схеме:19

Наименование:STUD

Каталожный номер:B00001124

Комплект:2

Примечание:

№ на схеме:20

Наименование:AIR COMPRESSOR

Каталожный номер:S00000481

Комплект:1

Примечание:

№ на схеме:21

Наименование:GASKET, END COVER-AIR COMPRESSOR

Каталожный номер:S00004103

Комплект:1

Примечание:

№ на схеме:22

Наименование:AIR COMPRESSOR WATER INLET ELBOW CONNECTOR

Каталожный номер:S00021308

Комплект:1

Примечание:

№ на схеме:23

Наименование:AIR COMPRESSOR WATER INLET PIPE

Каталожный номер:S00021329

Комплект:1

Примечание:

№ на схеме:24

Наименование:BANJO BOLT

Каталожный номер:B00002181

Комплект:1

Примечание:

№ на схеме:25

Наименование:PIPE PLUG ASSY (ASSEMBLED)

Каталожный номер:S00006054

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:S00004814

Комплект:1

Примечание:

№ на схеме:27

Наименование:AIR COMPRESSOR OIL INLET PIPE

Каталожный номер:S00011764

Комплект:1

Примечание:

№ на схеме:28

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001545

Комплект:2

Примечание:

№ на схеме:29

Наименование:AIR COMPRESSOR BANJO BOLT

Каталожный номер:S00003943

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:B00004646

Комплект:1

Примечание:

№ на схеме:31

Наименование:STEERING PUMP ASSY

Каталожный номер:S00003379

Комплект:1

Примечание:

№ на схеме:32

Наименование:RECTANGLE RUBBER SEALING RING

Каталожный номер:S00003174

Комплект:2

Примечание:
