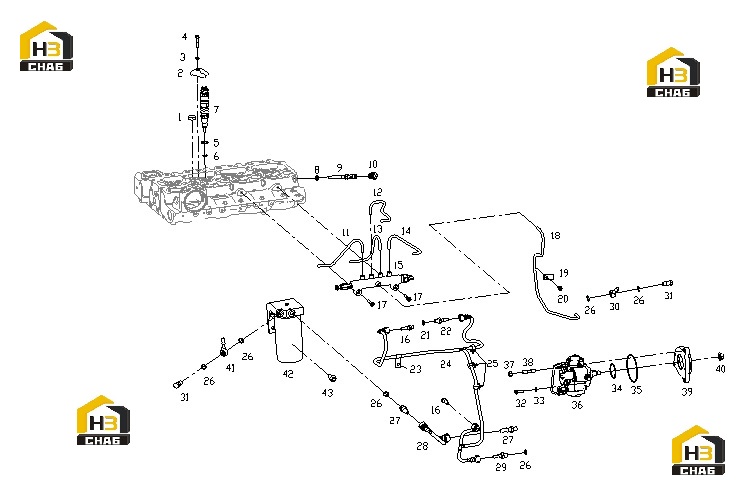

Система топливная

← Система турбонагнетателя Маслоохладитель и фильтр масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPACER, INJECTOR CLAMP

Каталожный номер:S00003958

Комплект:4

Примечание:

№ на схеме:2

Наименование:CLAMP, INJECTOR

Каталожный номер:S00007985

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER WITH BALL FACE

Каталожный номер:B00000973

Комплект:4

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:D03-112-01

Комплект:4

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:S00005022

Комплект:4

Примечание:

№ на схеме:6

Наименование:GASKET, INJECTOR

Каталожный номер:D28-105-900

Комплект:4

Примечание:

№ на схеме:7

Наименование:INJECTOR

Каталожный номер:S00001059

Комплект:4

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:D28-107-02

Комплект:4

Примечание:

№ на схеме:9

Наименование:INJECTOR CONNECTOR

Каталожный номер:S00001060

Комплект:4

Примечание:

№ на схеме:10

Наименование:INJECTOR FUEL INLET TUBE NUT

Каталожный номер:S00004602

Комплект:4

Примечание:

№ на схеме:11

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.1 CYLINDER)

Каталожный номер:S00004300

Комплект:1

Примечание:

№ на схеме:12

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.2 CYLINDER)

Каталожный номер:S00004314

Комплект:1

Примечание:

№ на схеме:13

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.3 CYLINDER)

Каталожный номер:S00004316

Комплект:1

Примечание:

№ на схеме:14

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.4 CYLINDER)

Каталожный номер:S00004319

Комплект:1

Примечание:

№ на схеме:15

Наименование:RAIL TUBE ASSY

Каталожный номер:S00001054

Комплект:1

Примечание:

№ на схеме:16

Наименование:OIL RETURN CONNECTOR

Каталожный номер:S00011102

Комплект:2

Примечание:

№ на схеме:17

Наименование:HEXAGON BOLTS

Каталожный номер:B00004449

Комплект:2

Примечание:

№ на схеме:18

Наименование:FUEL INLET PIPE ASSY, RAIL

Каталожный номер:S00004336

Комплект:1

Примечание:

№ на схеме:19

Наименование:CLAMP

Каталожный номер:S00010931

Комплект:1

Примечание:

№ на схеме:20

Наименование:HEXAGON BOLTS

Каталожный номер:B00002130

Комплект:1

Примечание:

№ на схеме:21

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001546

Комплект:1

Примечание:

№ на схеме:22

Наименование:OIL RETURN CONNECTOR

Каталожный номер:S00011103

Комплект:1

Примечание:

№ на схеме:23

Наименование:CLAMP

Каталожный номер:S00008592

Комплект:1

Примечание:

№ на схеме:24

Наименование:FUEL RETURN PIPE ASSY

Каталожный номер:S00011029

Комплект:1

Примечание:

№ на схеме:25

Наименование:FUEL LINES CLAMP

Каталожный номер:S00006746

Комплект:3

Примечание:

№ на схеме:26

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001547

Комплект:6

Примечание:

№ на схеме:27

Наименование:JOINT, FUEL INLET

Каталожный номер:S00011148

Комплект:2

Примечание:

№ на схеме:28

Наименование:OIL INLET PIPE ASSY

Каталожный номер:S00011030

Комплект:1

Примечание:

№ на схеме:29

Наименование:OIL RETURN CONNECTOR

Каталожный номер:S00011104

Комплект:1

Примечание:

№ на схеме:30

Наименование:JOINT ASSY

Каталожный номер:S00010852

Комплект:1

Примечание:

№ на схеме:31

Наименование:HINGE BOLT

Каталожный номер:B00002179

Комплект:2

Примечание:

№ на схеме:32

Наименование:STUD

Каталожный номер:B00001137

Комплект:2

Примечание:

№ на схеме:33

Наименование:NUT

Каталожный номер:B00000846

Комплект:2

Примечание:

№ на схеме:34

Наименование:O-RING

Каталожный номер:B00001387

Комплект:4

Примечание:

№ на схеме:35

Наименование:O-RING

Каталожный номер:S00004098

Комплект:4

Примечание:

№ на схеме:36

Наименование:FUEL INJECTION PUMP

Каталожный номер:S00001061

Комплект:1

Примечание:

№ на схеме:37

Наименование:NUT

Каталожный номер:B00000833

Комплект:3

Примечание:

№ на схеме:38

Наименование:STUD

Каталожный номер:B00001163

Комплект:3

Примечание:

№ на схеме:39

Наименование:FUEL INJECTION PUMP FLANGE ADAPTER

Каталожный номер:S00004097

Комплект:1

Примечание:

№ на схеме:40

Наименование:NUT

Каталожный номер:D28C-102-500

Комплект:1

Примечание:

№ на схеме:41

Наименование:JOINT ASSY

Каталожный номер:S00019064

Комплект:1

Примечание:

№ на схеме:42

Наименование:SECONDARY FUEL FILTER BASE ASSY

Каталожный номер:S00007614

Комплект:1

Примечание:

№ на схеме:43

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004362

Комплект:2

Примечание:
