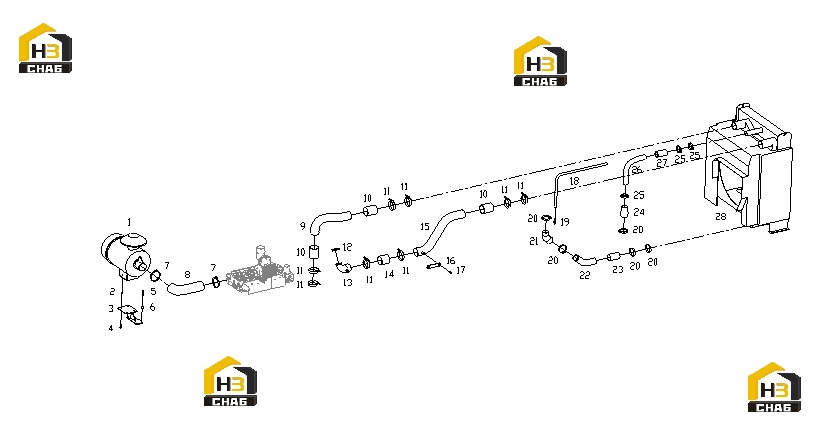

Система очистки воздуха

← Поддон двигателя и маслосборник Двигатель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR FILTER GROUP

Каталожный номер:S00012961+01

Комплект:1

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:B00000834

Комплект:4

Примечание:

№ на схеме:3

Наименование:AIR FILTER BRACKET

Каталожный номер:S00012970+01

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:B00002000

Комплект:4

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:B00002009

Комплект:4

Примечание:

№ на схеме:6

Наименование:SPACER

Каталожный номер:S00013004+01

Комплект:4

Примечание:

№ на схеме:7

Наименование:CLAMP

Каталожный номер:B00001583

Комплект:2

Примечание:

№ на схеме:8

Наименование:AIR INLET PIPE, TURBOCHARGER

Каталожный номер:S00012971+01

Комплект:1

Примечание:

№ на схеме:9

Наименование:AIR OUTLET PIPE, INTERCOOLER

Каталожный номер:S00013479+01

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE

Каталожный номер:B00001627

Комплект:3

Примечание:

№ на схеме:11

Наименование:SPRING CLAMP

Каталожный номер:B00001542

Комплект:8

Примечание:

№ на схеме:12

Наименование:CLAMP

Каталожный номер:S00006095+03

Комплект:1

Примечание:

№ на схеме:13

Наименование:AIR OUTLET PIPE ADAPTER, COMPRESSOR

Каталожный номер:S00012204+01

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:B00001628

Комплект:1

Примечание:

№ на схеме:15

Наименование:AIR INLET PIPE, INTERCOOLER

Каталожный номер:S00012207+02

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONNECTING PLATE

Каталожный номер:D12-320-01A+A

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:B00002132

Комплект:2

Примечание:

№ на схеме:18

Наименование:WATER HOSE

Каталожный номер:B00002278

Комплект:1

Примечание:

№ на схеме:19

Наименование:BLEEDING JOINT

Каталожный номер:T04-151-01

Комплект:1

Примечание:

№ на схеме:20

Наименование:CLAMP

Каталожный номер:B00001575

Комплект:6

Примечание:

№ на схеме:21

Наименование:HOSE

Каталожный номер:S00012211+01

Комплект:1

Примечание:

№ на схеме:22

Наименование:OUTLET PIPE, RADIATOR

Каталожный номер:S00012212+01

Комплект:1

Примечание:

№ на схеме:23

Наименование:WATER HOSE

Каталожный номер:B00002418

Комплект:1

Примечание:

№ на схеме:24

Наименование:HOSE

Каталожный номер:S00012213+01

Комплект:1

Примечание:

№ на схеме:25

Наименование:CLAMP

Каталожный номер:B00001558

Комплект:2

Примечание:

№ на схеме:26

Наименование:INLET PIPE, RADIATOR

Каталожный номер:S00013476+01

Комплект:1

Примечание:

№ на схеме:27

Наименование:WATER HOSE

Каталожный номер:B00002391

Комплект:1

Примечание:

№ на схеме:28

Наименование:RADIATOR

Каталожный номер:S00011608

Комплект:1

Примечание:
