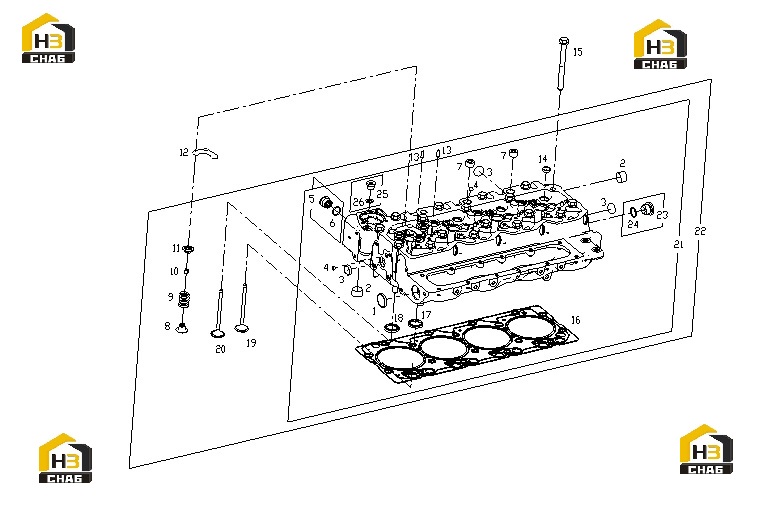

Головка блока цилиндров

← Вал распределительный и щуп масляный Термостат, коромысла и подъемные кронштейны →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG

Каталожный номер:C19BL-5H4279

Комплект:1

Примечание:

№ на схеме:2

Наименование:PIPE PLUG

Каталожный номер:D02A-163-01

Комплект:3

Примечание:Z3/4

№ на схеме:3

Наименование:PLUG

Каталожный номер:D04-308-01

Комплект:9

Примечание:

№ на схеме:4

Наименование:PLUG

Каталожный номер:S00005010

Комплект:5

Примечание:

№ на схеме:5

Наименование:PIPE PLUG SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:S00004986

Комплект:1

Примечание:

№ на схеме:7

Наименование:PIPE PLUG

Каталожный номер:D02A-164-01+B

Комплект:2

Примечание:Z1/2

№ на схеме:8

Наименование:STEM SEAL, INTAKE VALVE

Каталожный номер:S00008872

Комплект:16

Примечание:

№ на схеме:9

Наименование:VALVE SPRING

Каталожный номер:S00002889

Комплект:16

Примечание:

№ на схеме:10

Наименование:VALVE COLLET

Каталожный номер:S00002890

Комплект:32

Примечание:

№ на схеме:11

Наименование:VALVE SPRING RETAINER

Каталожный номер:S00004345

Комплект:16

Примечание:

№ на схеме:12

Наименование:VALVE BRIDGE

Каталожный номер:S00002897

Комплект:8

Примечание:

№ на схеме:13

Наименование:DOWEL

Каталожный номер:B0000122

Комплект:8

Примечание:

№ на схеме:14

Наименование:PLUG

Каталожный номер:D02A-161-01

Комплект:7

Примечание:

№ на схеме:15

Наименование:BOLT, CYLINDER HEAD

Каталожный номер:S00003465

Комплект:18

Примечание:

№ на схеме:16

Наименование:GASKET, CYLINDER HEAD

Каталожный номер:S00000844

Комплект:1

Примечание:

№ на схеме:17

Наименование:VALVE SEAT INSERT, EXHAUST

Каталожный номер:S00002888

Комплект:8

Примечание:

№ на схеме:18

Наименование:VALVE SEAT INERT, INTAKE

Каталожный номер:S00002887

Комплект:8

Примечание:

№ на схеме:19

Наименование:VALVE, EXHAUST

Каталожный номер:S00002886

Комплект:8

Примечание:

№ на схеме:20

Наименование:VALVE, INTAKE

Каталожный номер:S00002885

Комплект:8

Примечание:

№ на схеме:21

Наименование:CYLINDER HEAD SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:22

Наименование:CYLINDER HEAD SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:23

Наименование:HEXAGON COUNTERSUNK PIPE PLUG SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:S00010416

Комплект:1

Примечание:

№ на схеме:25

Наименование:PIPE PLUG SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:B00002471

Комплект:1

Примечание:
