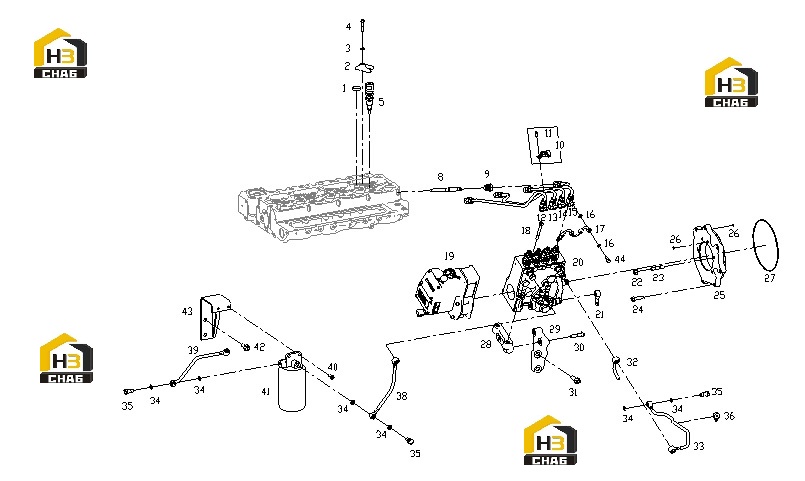

Система топливная

← Система турбонагнетателя Маслоохладитель и фильтр масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPACER, INJECTOR CLAMP

Каталожный номер:S00003958

Комплект:3

Примечание:

№ на схеме:2

Наименование:CLAMP, INJECTOR

Каталожный номер:S00009518

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER WITH BALL FACE

Каталожный номер:B00000973

Комплект:4

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:D03-112-01

Комплект:4

Примечание:

№ на схеме:5

Наименование:INJECTOR ASSY

Каталожный номер:S00010458

Комплект:4

Примечание:

№ на схеме:8

Наименование:INJECTOR CONNECTOR

Каталожный номер:S00010449

Комплект:4

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:S00004602

Комплект:4

Примечание:

№ на схеме:10

Наименование:HIGH PRESSURE FUEL PIPE CLAMPING PLATE ASSY

Каталожный номер:S00015651

Комплект:2

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:B00002113

Комплект:1

Примечание:

№ на схеме:12

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER

Каталожный номер:S00020193

Комплект:1

Примечание:

№ на схеме:13

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER

Каталожный номер:S00020194

Комплект:1

Примечание:

№ на схеме:14

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER

Каталожный номер:S00020195

Комплект:1

Примечание:

№ на схеме:15

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER

Каталожный номер:S00020196

Комплект:1

Примечание:

№ на схеме:16

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001555

Комплект:8

Примечание:

№ на схеме:17

Наименование:FUEL LEAKAGE COLLECTION ASSY

Каталожный номер:S00020239

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:B00002165

Комплект:2

Примечание:

№ на схеме:19

Наименование:ACTUATOR ASSY, ELECTRONIC GOVERNOR

Каталожный номер:S00010457

Комплект:1

Примечание:

№ на схеме:20

Наименование:FUEL INJECTION PUMP

Каталожный номер:S00010455

Комплект:1

Примечание:

№ на схеме:21

Наименование:BANJO CONNECTOR

Каталожный номер:B00001472

Комплект:1

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:B00000833

Комплект:4

Примечание:

№ на схеме:23

Наименование:STUD

Каталожный номер:B00001104

Комплект:4

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:B00004902

Комплект:6

Примечание:

№ на схеме:25

Наименование:FUEL INJECTION PUMP FLANGE ADAPTER

Каталожный номер:S00009734

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:B00001386

Комплект:2

Примечание:

№ на схеме:27

Наименование:O-RING

Каталожный номер:S00010030

Комплект:1

Примечание:

№ на схеме:28

Наименование:FUEL INJECTION PUMP BRACKET

Каталожный номер:S00009657

Комплект:1

Примечание:

№ на схеме:29

Наименование:FUEL INJECTION PUMP BRACKET

Каталожный номер:S00010189

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:B00002011

Комплект:2

Примечание:

№ на схеме:31

Наименование:BOLT

Каталожный номер:B00002058

Комплект:2

Примечание:

№ на схеме:32

Наименование:FUEL INJECTION PUMP FUEL RETURN TUBE ASSY (WELDED)

Каталожный номер:S00011792

Комплект:1

Примечание:

№ на схеме:33

Наименование:FUEL RETURN PIPE SERVICE GROUP

Каталожный номер:S00010696

Комплект:1

Примечание:

№ на схеме:34

Наименование:WASHER

Каталожный номер:B00001546

Комплект:6

Примечание:

№ на схеме:35

Наименование:BANJO BOLT

Каталожный номер:B00002178

Комплект:3

Примечание:

№ на схеме:36

Наименование:CLAMP

Каталожный номер:S00006746

Комплект:1

Примечание:

№ на схеме:38

Наименование:FUEL FILTER OUTLET LINE ASSY

Каталожный номер:S00012933

Комплект:1

Примечание:

№ на схеме:39

Наименование:FUEL SUPPLY PUMP OUTLET TUBE ASSY

Каталожный номер:S00012932

Комплект:1

Примечание:

№ на схеме:40

Наименование:BOLT

Каталожный номер:B00002137

Комплект:2

Примечание:

№ на схеме:41

Наименование:FINE FUEL FILTER & BASE ASSY

Каталожный номер:D638-000-02

Комплект:1

Примечание:

№ на схеме:42

Наименование:BOLT

Каталожный номер:B00004362

Комплект:2

Примечание:

№ на схеме:43

Наименование:FINE FUEL FILTER BRACKET

Каталожный номер:S00012890

Комплект:1

Примечание:

№ на схеме:44

Наименование:BANJO BOLT

Каталожный номер:B00002185

Комплект:4

Примечание:
