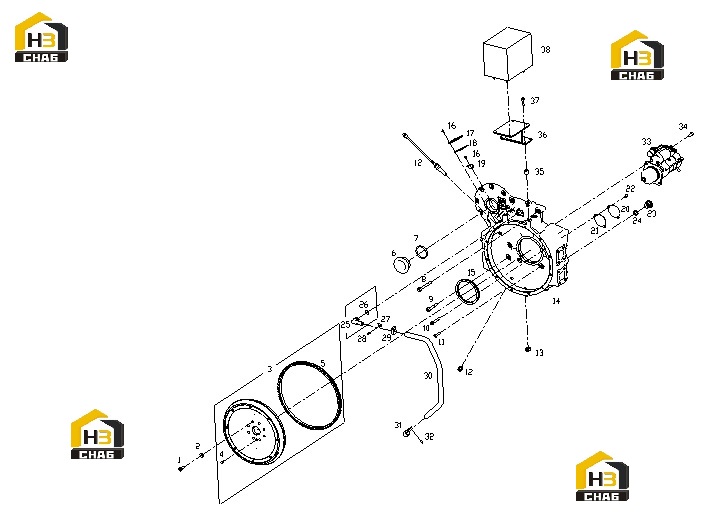

Комплектующие двигателя

← Система газораспределения Насос водяной и насос масляный с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:S00003468

Комплект:8

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:S00004914

Комплект:8

Примечание:

№ на схеме:3

Наименование:FLYWHEEL AND RING GEAR ASSY

Каталожный номер:S00010023

Комплект:1

Примечание:

№ на схеме:4

Наименование:PIN

Каталожный номер:B00000098

Комплект:1

Примечание:

№ на схеме:5

Наименование:FLYWHEEL AND RING GEAR

Каталожный номер:S00006269

Комплект:1

Примечание:

№ на схеме:6

Наименование:COVER

Каталожный номер:S00009644

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:B00004827

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:B00002037

Комплект:2

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:B00004631

Комплект:6

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:B00002031

Комплект:2

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:B00004902

Комплект:11

Примечание:

№ на схеме:12

Наименование:SENSOR, SPEED

Каталожный номер:S00011542

Комплект:1

Примечание:

№ на схеме:13

Наименование:PIPE PLUG

Каталожный номер:B00001699

Комплект:1

Примечание:

№ на схеме:14

Наименование:FLYWHEEL HOUSING

Каталожный номер:S00009041

Комплект:1

Примечание:

№ на схеме:15

Наименование:CRANKSHAFT SEAL, BACK

Каталожный номер:D02A-118-02b

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:B00002111

Комплект:6

Примечание:

№ на схеме:17

Наименование:COVER

Каталожный номер:S00009042

Комплект:1

Примечание:

№ на схеме:18

Наименование:COVER GASKET

Каталожный номер:S00009043

Комплект:1

Примечание:

№ на схеме:19

Наименование:FINGER

Каталожный номер:d02c-103-30

Комплект:1

Примечание:

№ на схеме:20

Наименование:COVER

Каталожный номер:D02C-104-01

Комплект:1

Примечание:

№ на схеме:21

Наименование:COVER GASKET

Каталожный номер:D02C-105-01

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:B00002130

Комплект:2

Примечание:

№ на схеме:23

Наименование:BARRING BORE PLUG

Каталожный номер:D02C-106-01

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:B00000300

Комплект:1

Примечание:

№ на схеме:25

Наименование:JOINT ASSY, FUMES DISPOSAL

Каталожный номер:S00005202

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:S00005204

Комплект:1

Примечание:

№ на схеме:27

Наименование:VENT PIPE CLAMP (HALF)

Каталожный номер:S00005205

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:B00005085

Комплект:1

Примечание:

№ на схеме:29

Наименование:CLAMP

Каталожный номер:B00001565

Комплект:1

Примечание:

№ на схеме:30

Наименование:VENT PIPE

Каталожный номер:S00010031

Комплект:1

Примечание:

№ на схеме:31

Наименование:CLAMP

Каталожный номер:S00010423

Комплект:1

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:B00004896

Комплект:1

Примечание:

№ на схеме:33

Наименование:STARTING MOTOR

Каталожный номер:S00012976

Комплект:1

Примечание:

№ на схеме:34

Наименование:BOLT

Каталожный номер:B00005036

Комплект:3

Примечание:

№ на схеме:35

Наименование:SPACER

Каталожный номер:S00013004

Комплект:4

Примечание:

№ на схеме:36

Наименование:BRACKET INSTRUMENT BOX

Каталожный номер:S00023750

Комплект:1

Примечание:

№ на схеме:37

Наименование:BOLT

Каталожный номер:B00002009

Комплект:4

Примечание:

№ на схеме:38

Наименование:INSTRUMENT ASSY

Каталожный номер:S00023751

Комплект:1

Примечание:
