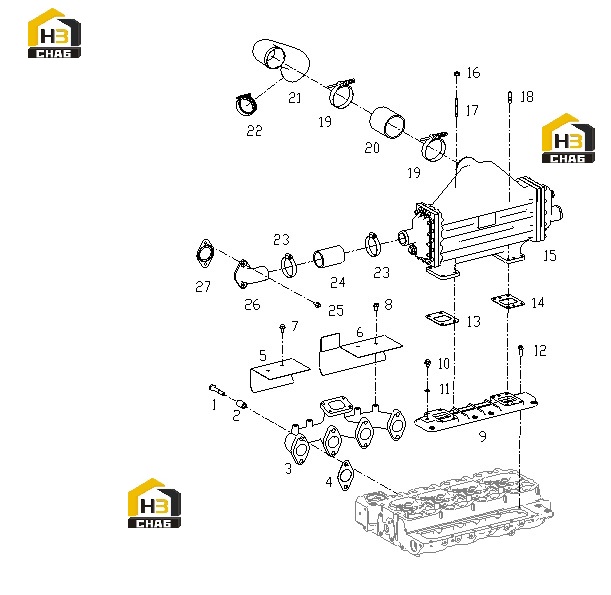

Коллектор выпускной с комплектующими

← Генератор и комплектующие Система турбонагнетателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT EXHAUST MANIFOLD

Каталожный номер:D04-145-30A

Комплект:8

Примечание:

№ на схеме:2

Наименование:EXHAUST PIPE BOLT SPACER

Каталожный номер:S00003833

Комплект:8

Примечание:

№ на схеме:3

Наименование:EXHAUST MANIFOLD

Каталожный номер:S00011279

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:S00003834

Комплект:4

Примечание:

№ на схеме:5

Наименование:HEAT SHIELD, EXHAUST MANIFOLD

Каталожный номер:S00012169

Комплект:1

Примечание:

№ на схеме:6

Наименование:HEAT SHIELD, EXHAUST MANIFOLD

Каталожный номер:S00012168

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:D13-318-04

Комплект:2

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:D13-318-02

Комплект:2

Примечание:

№ на схеме:9

Наименование:COVER, AIR INTAKE PIPE

Каталожный номер:S00016821

Комплект:1

Примечание:

№ на схеме:10

Наименование:HEXAGON PIPE PLUG

Каталожный номер:B00001724

Комплект:1

Примечание:

№ на схеме:11

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001545

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLTS

Каталожный номер:S00005856

Комплект:16

Примечание:

№ на схеме:13

Наименование:GASKET, INTERCOOLER

Каталожный номер:S00016482

Комплект:1

Примечание:

№ на схеме:14

Наименование:GASKET, INTERCOOLER

Каталожный номер:S00017594

Комплект:1

Примечание:

№ на схеме:15

Наименование:INTERCOOLER GROUP, WATER TO AIR

Каталожный номер:S00017990

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000846

Комплект:10

Примечание:

№ на схеме:17

Наименование:STUD

Каталожный номер:S00018815

Комплект:4

Примечание:

№ на схеме:18

Наименование:STUD

Каталожный номер:S00018816

Комплект:6

Примечание:

№ на схеме:19

Наименование:SPRING CLAMP

Каталожный номер:B00001541

Комплект:2

Примечание:

№ на схеме:20

Наименование:RUBBER HOSE

Каталожный номер:B00001626

Комплект:1

Примечание:

№ на схеме:21

Наименование:AIR INLET PIPE, INTERCOOLER

Каталожный номер:S00018012

Комплект:1

Примечание:

№ на схеме:22

Наименование:CLAMP

Каталожный номер:S00006095

Комплект:1

Примечание:

№ на схеме:23

Наименование:CLAMP

Каталожный номер:B00001573

Комплект:2

Примечание:

№ на схеме:24

Наименование:RUBBER HOSE, WATER

Каталожный номер:B00002402

Комплект:1

Примечание:

№ на схеме:25

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004884

Комплект:2

Примечание:

№ на схеме:26

Наименование:RAW WATER INLET PIPE, HEAT EXCHANGER

Каталожный номер:S00016604

Комплект:1

Примечание:

№ на схеме:27

Наименование:GASKET, HEAT EXCHANGER

Каталожный номер:S00011329

Комплект:1

Примечание:
