Система топливная

Система топливная

← Система турбонагнетателя Маслоохладитель и фильтр масляный →

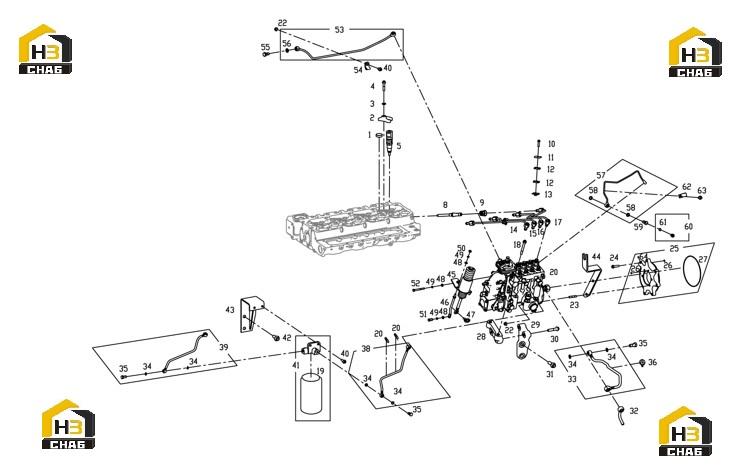

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:SPACER, INJECTOR CLAMP
Каталожный номер:S00003958
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CLAMP, INJECTOR
Каталожный номер:S00009518
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER WITH BALL FACE
Каталожный номер:B00000973
Комплект:4
Примечание:GB/T849-8
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:D03-112-01
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:INJECTOR ASSY
Каталожный номер:S00010458
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:INJECTOR CONNECTOR
Каталожный номер:S00010449
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:NUT
Каталожный номер:S00004602
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:B00002122
Комплект:2
Примечание:Q/SC622-M6*25-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:CLAMP
Каталожный номер:D26-105-02
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CLAMP LINER
Каталожный номер:D26-104-02
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CLAMP
Каталожный номер:D26C-130-903
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.1 CYLINDER)
Каталожный номер:S00015111
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.2 CYLINDER)
Каталожный номер:S00015112
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.3 CYLINDER)
Каталожный номер:S00015113
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.4 CYLINDER)
Каталожный номер:S00015114
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:BOLT
Каталожный номер:B00002165
Комплект:2
Примечание:Q/SC622-M8*80
0 ₽
шт
№ на схеме:19
Наименование:OIL FILTER
Каталожный номер:D638-002-02
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:FUEL INJECTION PUMP
Каталожный номер:S00000301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:CLAMP
Каталожный номер:S00013050
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:NUT
Каталожный номер:B00000833
Комплект:5
Примечание:GB/T6177-M10-Y
0 ₽
шт
№ на схеме:23
Наименование:STUD
Каталожный номер:B00001104
Комплект:4
Примечание:GB/T899-GM10-M10*35-8.8-Y
0 ₽
шт
№ на схеме:24
Наименование:BOLT
Каталожный номер:B00004902
Комплект:6
Примечание:GB/T16674.1-M10*40-10.9-F
0 ₽
шт
№ на схеме:25
Наименование:FUEL INJECTION PUMP FLANGE ADAPTER ASSY
Каталожный номер:S00011480
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:O-RING
Каталожный номер:B00001386
Комплект:2
Примечание:GB3452.1-5*2.65
0 ₽
шт
№ на схеме:27
Наименование:O-RING
Каталожный номер:S00010030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:FUEL INJECTION PUMP BRACKET
Каталожный номер:S00016466
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:FUEL INJECTION PUMP BRACKET
Каталожный номер:S00010189
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:BOLT
Каталожный номер:B00002011
Комплект:2
Примечание:Q/SC622-M10*45-10.9
0 ₽
шт
№ на схеме:31
Наименование:BOLT
Каталожный номер:B00002058
Комплект:2
Примечание:Q/SC622-M12*40-10.9
0 ₽
шт
№ на схеме:32
Наименование:OIL RETURN CONNECTOR
Каталожный номер:S00018043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:FUEL RETURN PIPE
Каталожный номер:S00018031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:WASHER
Каталожный номер:B00001546
Комплект:6
Примечание:Q/SC1294-12
0 ₽
шт
№ на схеме:35
Наименование:BANJO BOLT
Каталожный номер:B00002178
Комплект:3
Примечание:Q/SC642.1-01-M12*1.25
0 ₽
шт
№ на схеме:36
Наименование:CLAMP
Каталожный номер:S00006746
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:FUEL FILTER OUTLET LINE
Каталожный номер:S00018025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:FUEL SUPPLY PUMP OUTLET TUBE
Каталожный номер:S00018021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:BOLT
Каталожный номер:B00002137
Комплект:3
Примечание:Q/SC622-M8*25
0 ₽
шт
№ на схеме:41
Наименование:FINE FUEL FILTER & BASE ASSY
Каталожный номер:D638-000-02
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:BOLT
Каталожный номер:B00004362
Комплект:2
Примечание:GB/T16674.1-M12*30
0 ₽
шт
№ на схеме:43
Наименование:FINE FUEL FILTER BRACKET
Каталожный номер:S00012890
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:BRACE, FUEL THROTTLE DRAGLINE
Каталожный номер:S00014948
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:ELECTROMAGNET
Каталожный номер:S00014416
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:DEFAULT
Каталожный номер:G59-102-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:LEVER, FUEL SHUTOFF
Каталожный номер:S00014078
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:PLAIN WASHER
Каталожный номер:B00001298
Комплект:4
Примечание:GB/T97.1-6-200HV-ZN.D
0 ₽
шт
№ на схеме:49
Наименование:SPRING WASHER
Каталожный номер:B00005018
Комплект:4
Примечание:GB/T93-6-ZN.D
0 ₽
шт
№ на схеме:50
Наименование:HEXAGON NUT
Каталожный номер:B00000791
Комплект:1
Примечание:GB/T6170-M6-ZN.D
0 ₽
шт
№ на схеме:51
Наименование:HEXAGON HEAD BOLTS
Каталожный номер:B00005017
Комплект:1
Примечание:GB/T5783-M6*16-ZN.D
0 ₽
шт
№ на схеме:52
Наименование:HEXAGON HEAD BOLTS
Каталожный номер:B00005032
Комплект:2
Примечание:GB/T5782-M6*60-ZN.D
0 ₽
шт
№ на схеме:53
Наименование:HOSE ASSY, AIR/FUEL RATIO CONTROL
Каталожный номер:S00018053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:CLAMP
Каталожный номер:S00008728
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:HINGE BOLT
Каталожный номер:B00002177
Комплект:1
Примечание:Q/SC642.1-01-M10*1
0 ₽
шт
№ на схеме:56
Наименование:COPPER WASHER
Каталожный номер:B00001815
Комплект:1
Примечание:Q/SC598-10*18
0 ₽
шт
№ на схеме:57
Наименование:START-ENHANCING DEVICE PIPE
Каталожный номер:S00016395
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:58
Наименование:COPPER WASHER
Каталожный номер:B00001825
Комплект:2
Примечание:Q/SC598-14*22
0 ₽
шт
№ на схеме:59
Наименование:BANJO BOLT
Каталожный номер:D26-121-31
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:60
Наименование:PIPE PLUG ASSY (ASSEMBLED)
Каталожный номер:S00004815
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:61
Наименование:O-RING
Каталожный номер:S00004817
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:CLAMP
Каталожный номер:D26-117-31
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:63
Наименование:HEXAGON BOLTS
Каталожный номер:B00002131
Комплект:1
Примечание:Q/SC622-M8*12-ZN.D
0 ₽
шт
№ на схеме:64
Наименование:STEEL BALL
Каталожный номер:B00004384
Комплект:1
Примечание:GB/T308-6.35
0 ₽
шт
№ на схеме:65
Наименование:INLET PIPE, FUEL SUPPLY PUMP
Каталожный номер:D00-240-07
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:66
Наименование:COMPOSITE HARD SEAL GASKET
Каталожный номер:B00001547
Комплект:4
Примечание:Q/SC1294-14
0 ₽
шт
№ на схеме:67
Наименование:BANJO BOLT
Каталожный номер:B00002225
Комплект:2
Примечание:Q/SC642.3-1-M14*1.5*30-Zn.D
0 ₽
шт
№ на схеме:68
Наименование:FUEL PIPE, LOW PRESSURE
Каталожный номер:761G-26-054A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:69
Наименование:FUEL RETURN PIPE
Каталожный номер:S00011001
Комплект:1
Примечание:
