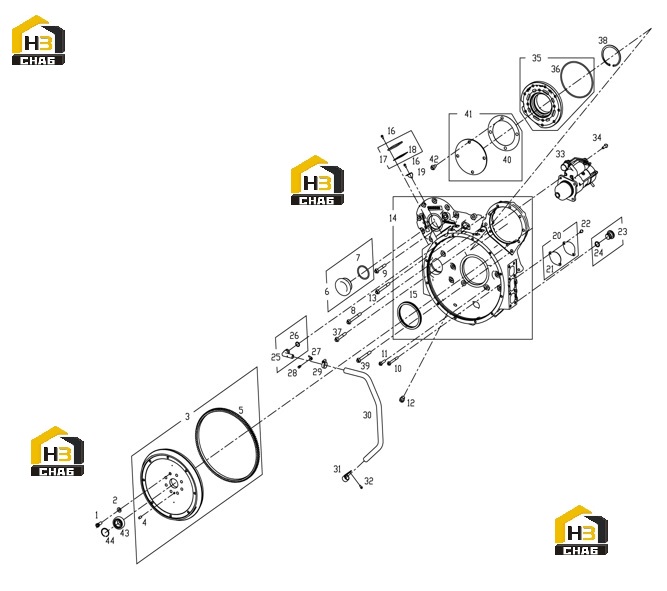

Комплектующие двигателя
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3
Каталожный номер:S00020476
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:S00009644
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:B00002037
Комплект:2
Примечание:Q/SC622-M12*110-10.9
№ на схеме:9
Каталожный номер:B00004631
Комплект:6
Примечание:GB/T16674.1-M12*80-10.9
№ на схеме:10
Каталожный номер:B00002055
Комплект:1
Примечание:Q/SC622-M12*35-10.9
№ на схеме:11
Каталожный номер:B00004902
Комплект:11
Примечание:GB/T16674.1-M10*40-10.9-F
№ на схеме:12
Каталожный номер:B00001728
Комплект:1
Примечание:Q/SC587.1-M18*1.5
№ на схеме:13
Каталожный номер:B00002031
Комплект:6
Примечание:Q/SC622-M10*80-10.9
№ на схеме:15
Каталожный номер:D02A-118-02b
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:S00000665
Комплект:1
Примечание:
№ на схеме:22
Каталожный номер:B00002130
Комплект:2
Примечание:Q/SC622-M8*12
№ на схеме:24
Каталожный номер:B00000300
Комплект:1
Примечание:GB/T3452.1-23.6*3.55
№ на схеме:25
Каталожный номер:S00005202
Комплект:1
Примечание:
№ на схеме:28
Каталожный номер:B00005085
Комплект:1
Примечание:GB/T70.1-M8*12-ZN.D
№ на схеме:32
Каталожный номер:B00004896
Комплект:1
Примечание:GB/T16674.1-M8*16-10.9-F
№ на схеме:34
Каталожный номер:B00005013
Комплект:3
Примечание:GB/T16674.1-M8*16-10.9-F
№ на схеме:36
Каталожный номер:B00005084
Комплект:1
Примечание:GB/T3452.1-185*5.3
№ на схеме:37
Каталожный номер:B00002005
Комплект:2
Примечание:Q/SC622-M10*35-10.9
№ на схеме:38
Каталожный номер:B00001032
Комплект:1
Примечание:GB/T893.1-110
№ на схеме:39
Каталожный номер:B00002021
Комплект:1
Примечание:Q/SC622-M10*65-10.9
№ на схеме:42
Каталожный номер:B00002048
Комплект:4
Примечание:Q/SC622-M12*25-10.9
№ на схеме:43
Каталожный номер:B00000234
Комплект:1
Примечание:GB/T276-6305-2RS
№ на схеме:44
Каталожный номер:B00001045
Комплект:1
Примечание:GB/T893.1-62
