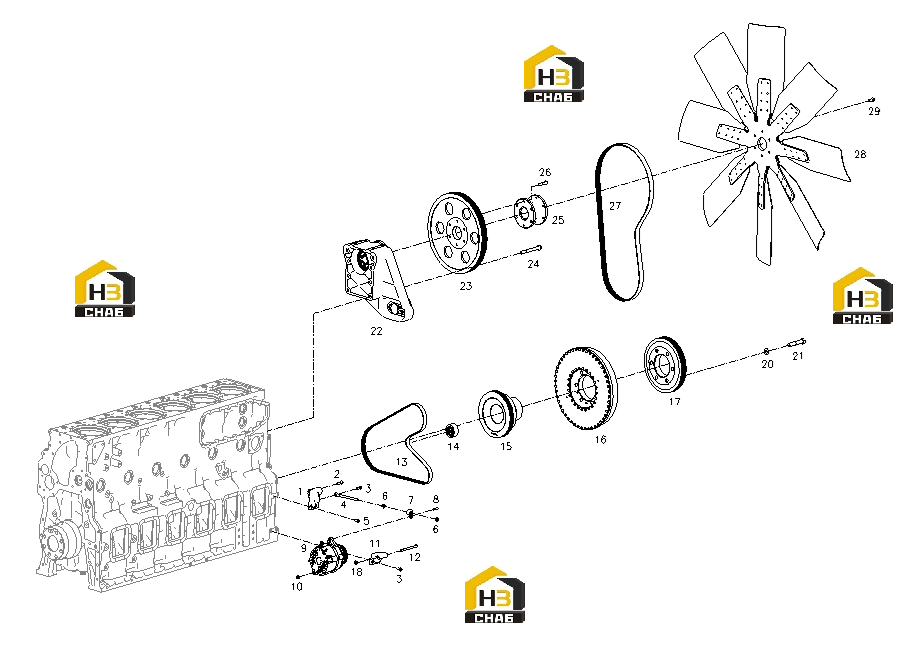

Генератор, шкивы, ремень и вентилятор
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:B00004452
Комплект:3
Примечание:GB/T16674.1-M10*50-10.9
№ на схеме:3
Каталожный номер:B00002003
Комплект:3
Примечание:Q/SC622-M10*30-ZN.D
№ на схеме:5
Каталожный номер:B00002000
Комплект:2
Примечание:Q/SC622-M10*25-ZN.D
№ на схеме:6
Каталожный номер:B00000772
Комплект:2
Примечание:GB/T6170-M12-Y
№ на схеме:8
Каталожный номер:B00002139
Комплект:1
Примечание:Q/SC622-M8*30
№ на схеме:10
Каталожный номер:B00000834
Комплект:1
Примечание:GB/T6177-M10-Zn.D
№ на схеме:12
Каталожный номер:B00002044
Комплект:1
Примечание:Q/SC622-M12*150-10.9-ZN.D
№ на схеме:16
Каталожный номер:W06D-000-01
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:B00000837
Комплект:1
Примечание:GB/T6177-M12-Zn.D
№ на схеме:20
Каталожный номер:B00001286
Комплект:6
Примечание:GB/T97.1-20-200HV-Y
№ на схеме:21
Каталожный номер:B00004168
Комплект:6
Примечание:GB/T5782-M20*120-10.9
№ на схеме:22
Каталожный номер:W16B-001-02
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:B00005150
Комплект:8
Примечание:GB/T16674.1-M16*160-10.9-ZN.D
№ на схеме:26
Каталожный номер:B00005149
Комплект:6
Примечание:GB/T16674.1-M12*65-10.9-ZN.D
№ на схеме:29
Каталожный номер:B00002056
Комплект:6
Примечание:Q/SC622-M12*35-ZN.D
