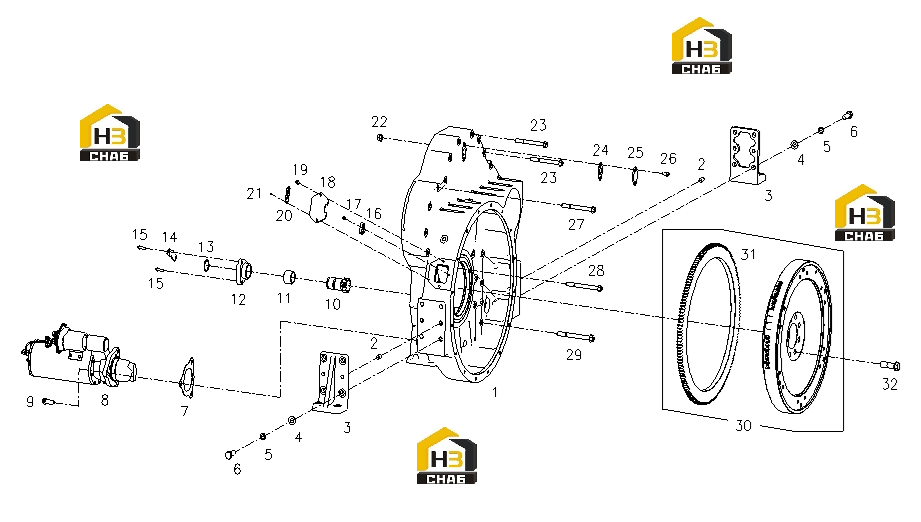

Комплектующие двигателя
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:B00004157
Комплект:4
Примечание:GB/T119-A16*30
№ на схеме:3
Каталожный номер:W33D-101-01
Комплект:2
Примечание:
№ на схеме:4
Каталожный номер:B00004181
Комплект:8
Примечание:GB/T97.1-18-200HV-Y
№ на схеме:5
Каталожный номер:B00001244
Комплект:8
Примечание:GB/T93-18
№ на схеме:6
Каталожный номер:B00004174
Комплект:8
Примечание:GB/T5786-M18*1.5*50-10.9
№ на схеме:9
Каталожный номер:B00004182
Комплект:3
Примечание:JB/T6686-M16*40-10.9
№ на схеме:13
Каталожный номер:B00001066
Комплект:1
Примечание:GB/T894.1-45
№ на схеме:15
Каталожный номер:B00004632
Комплект:3
Примечание:GB/T16674.1-M8*30
№ на схеме:17
Каталожный номер:B00002114
Комплект:1
Примечание:Q/SC622-M6*16
№ на схеме:18
Каталожный номер:W02C-110-01
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:B00002134
Комплект:2
Примечание:Q/SC622-M8*20
№ на схеме:21
Каталожный номер:B00000958
Комплект:2
Примечание:GB/T827-2.5*6-L3
№ на схеме:22
Каталожный номер:B00004176
Комплект:6
Примечание:GB/T6177.1-M14-Y
№ на схеме:23
Каталожный номер:W02C-108-01
Комплект:8
Примечание:
№ на схеме:24
Каталожный номер:W19B-102-01
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:B00001996
Комплект:2
Примечание:Q/SC622-M10*20
№ на схеме:27
Каталожный номер:W02C-109-01
Комплект:2
Примечание:
№ на схеме:28
Каталожный номер:W25A-118-01
Комплект:1
Примечание:
№ на схеме:29
Каталожный номер:W02C-107-01
Комплект:13
Примечание:
№ на схеме:31
Каталожный номер:W06B-102-01
Комплект:1
Примечание:
