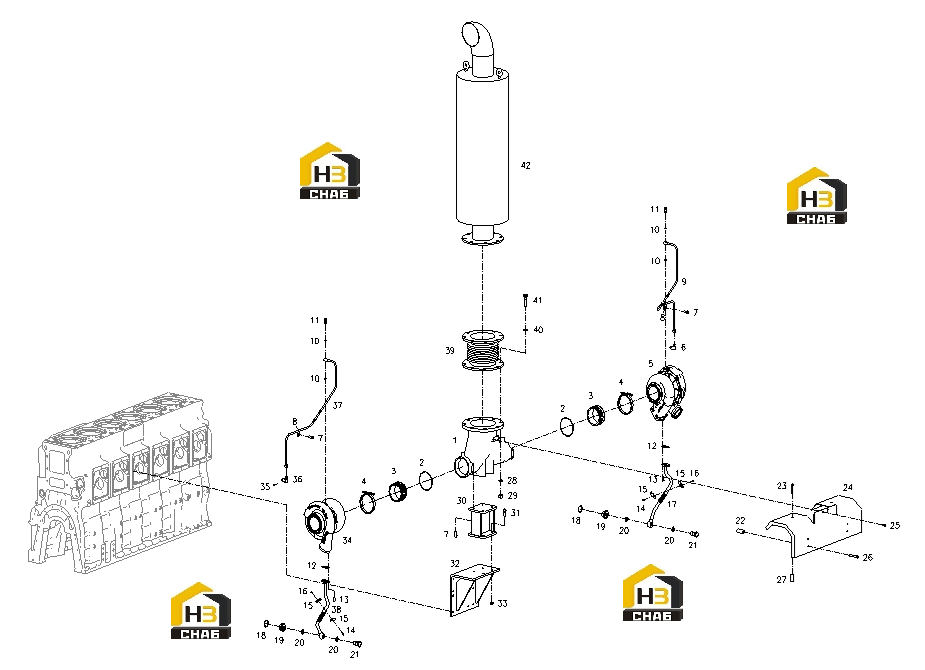

Система турбонагнетателя и глушитель
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:7
Каталожный номер:B00002050
Комплект:6
Примечание:Q/SC622-M12*30
№ на схеме:9
Каталожный номер:S00021475
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:B00001824
Комплект:4
Примечание:Q/SC598-14*20
№ на схеме:11
Каталожный номер:B00002179
Комплект:2
Примечание:Q/SC642.1-01-M14*1.5
№ на схеме:12
Каталожный номер:W19B-102-01
Комплект:2
Примечание:
№ на схеме:13
Каталожный номер:B00001996
Комплект:4
Примечание:Q/SC622-M10*20
№ на схеме:14
Каталожный номер:B00002114
Комплект:2
Примечание:Q/SC622-M6*16
№ на схеме:16
Каталожный номер:B00000843
Комплект:2
Примечание:GB/T6177-M6-Y
№ на схеме:17
Каталожный номер:S00021476
Комплект:1
Примечание:
№ на схеме:20
Каталожный номер:B00001844
Комплект:4
Примечание:Q/SC598-24*35
№ на схеме:21
Каталожный номер:B00002183
Комплект:2
Примечание:Q/SC642.1-01-M24*1.5
№ на схеме:23
Каталожный номер:B00002021
Комплект:2
Примечание:Q/SC622-M10*65-10.9
№ на схеме:24
Каталожный номер:S00021622
Комплект:1
Примечание:
№ на схеме:25
Каталожный номер:B00001994
Комплект:2
Примечание:Q/SC622-M10*16
№ на схеме:26
Каталожный номер:B00002028
Комплект:4
Примечание:Q/SC622-M10*75-10.9
№ на схеме:28
Каталожный номер:B00001246
Комплект:16
Примечание:GB/T93-20
№ на схеме:29
Каталожный номер:B00000781
Комплект:16
Примечание:GB/T6170-M20-ZN.D
№ на схеме:30
Каталожный номер:S00021657
Комплект:1
Примечание:
№ на схеме:31
Каталожный номер:B00002057
Комплект:4
Примечание:Q/SC622-M12*40
№ на схеме:32
Каталожный номер:S00021658
Комплект:1
Примечание:
№ на схеме:33
Каталожный номер:B00000836
Комплект:4
Примечание:GB/T6177-M12-Y
№ на схеме:35
Каталожный номер:B00004646
Комплект:1
Примечание:Q61901
№ на схеме:37
Каталожный номер:S00021473
Комплект:1
Примечание:
№ на схеме:38
Каталожный номер:S00021474
Комплект:1
Примечание:
№ на схеме:40
Каталожный номер:B00001287
Комплект:16
Примечание:GB/T97.1-20-200HV-ZN.D
№ на схеме:41
Каталожный номер:B00000466
Комплект:16
Примечание:GB/T5782-M20*70
