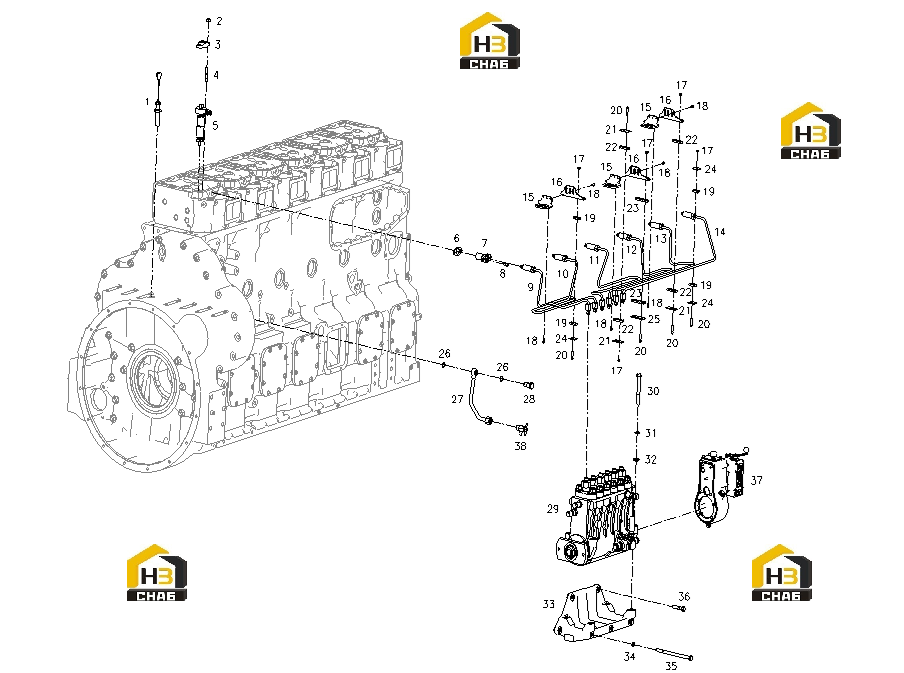

Система топливная (часть2)

← Система топливная (часть1) Система масляная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:WIRING HARNESS, ELECTRONIC GOVERNOR

Каталожный номер:W28C-004-01

Комплект:1

Примечание:

№ на схеме:-

Наименование:CONTROL ASSY, ELECTRONIC GOVERNOR

Каталожный номер:W28C-003-01

Комплект:1

Примечание:

№ на схеме:1

Наименование:SENSOR, SPEED

Каталожный номер:S00011410

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEXAGON NUTS WITH FLANGE

Каталожный номер:B00000833

Комплект:12

Примечание:GB/T6177-M10-Y

№ на схеме:3

Наименование:CLAMP, INJECTOR

Каталожный номер:W04A-113-01

Комплект:6

Примечание:

№ на схеме:4

Наименование:STUD

Каталожный номер:B00001108

Комплект:12

Примечание:GB/T899-GM10-M10*45-8.8-Y

№ на схеме:5

Наименование:INJECTOR ASSY

Каталожный номер:W28A-000-08

Комплект:6

Примечание:

№ на схеме:6

Наименование:GASKET

Каталожный номер:W04A-117-02

Комплект:6

Примечание:

№ на схеме:7

Наименование:INJECTOR FUEL INLET TUBE PROTECTING SLEEVE

Каталожный номер:W04A-136-01

Комплект:6

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002132

Комплект:12

Примечание:Q/SC622-M8*16

№ на схеме:9

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER

Каталожный номер:W26A-001-04

Комплект:1

Примечание:

№ на схеме:10

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER

Каталожный номер:W26A-002-04

Комплект:1

Примечание:

№ на схеме:11

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER

Каталожный номер:W26A-003-04

Комплект:1

Примечание:

№ на схеме:12

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER

Каталожный номер:W26A-004-04

Комплект:1

Примечание:

№ на схеме:13

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.5 CYLINDER

Каталожный номер:W26A-005-04

Комплект:1

Примечание:

№ на схеме:14

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER

Каталожный номер:W26A-006-04

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRACKET ,HIGH PRESSURE FUEL PIPE

Каталожный номер:W26A-109-01

Комплект:3

Примечание:

№ на схеме:16

Наименование:BRACKET ,HIGH PRESSURE FUEL PIPE

Каталожный номер:W26A-110-01

Комплект:3

Примечание:

№ на схеме:17

Наименование:HEXAGON NUTS WITH FLANGE

Каталожный номер:B00000843

Комплект:10

Примечание:GB/T6177-M6-Y

№ на схеме:18

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002113

Комплект:18

Примечание:Q/SC622-M6*12-ZN.D

№ на схеме:19

Наименование:CUSHION, CLAMP

Каталожный номер:D26C-131-01

Комплект:6

Примечание:

№ на схеме:20

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002123

Комплект:10

Примечание:Q/SC622-M6*30

№ на схеме:21

Наименование:CLAMP

Каталожный номер:D26C-130-800

Комплект:3

Примечание:

№ на схеме:22

Наименование:CUSHION, CLAMP

Каталожный номер:D26C-131-904

Комплект:4

Примечание:

№ на схеме:23

Наименование:CUSHION, CLAMP

Каталожный номер:D26C-131-900

Комплект:2

Примечание:

№ на схеме:24

Наименование:CLAMP

Каталожный номер:D26C-105-800

Комплект:4

Примечание:

№ на схеме:25

Наименование:CLAMP

Каталожный номер:D26C-105-900

Комплект:1

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:B00002196

Комплект:2

Примечание:Q/SC642.1-03-18

№ на схеме:27

Наименование:WATER DRAIN LINE ASSY (WELDED)

Каталожный номер:W02F-002-01

Комплект:1

Примечание:

№ на схеме:28

Наименование:HINGE BOLT

Каталожный номер:B00002181

Комплект:1

Примечание:Q/SC642.1-01-M18*1.5

№ на схеме:29

Наименование:FUEL INJECTION PUMP ASSY

Каталожный номер:W28C-001-02

Комплект:1

Примечание:

№ на схеме:30

Наименование:HEXAGON HEAD BOLTS

Каталожный номер:B00005089

Комплект:4

Примечание:GB/T5785-M14*1.5*120-10.9-F

№ на схеме:31

Наименование:SINGLE COIL SPRING LOCK WASHERS, NORMAL TYPE

Каталожный номер:B00001241

Комплект:4

Примечание:GB/T93-14

№ на схеме:32

Наименование:SPHERICAL WASHER

Каталожный номер:W02F-116-01

Комплект:4

Примечание:

№ на схеме:33

Наименование:BRACKET, FUEL INJECTION PUMP

Каталожный номер:W02F-103-02

Комплект:1

Примечание:

№ на схеме:34

Наименование:SINGLE COIL SPRING LOCK WASHERS, NORMAL TYPE

Каталожный номер:B00001239

Комплект:3

Примечание:GB/T93-12

№ на схеме:35

Наименование:BRACKET BOLT, FUEL INJECTION PUMP

Каталожный номер:W02F-102-01

Комплект:3

Примечание:

№ на схеме:36

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002056

Комплект:2

Примечание:Q/SC622-M12*35-ZN.D

№ на схеме:37

Наименование:ACTUATOR ASSY, ELECTRONIC GOVERNOR

Каталожный номер:W28C-002-02

Комплект:1

Примечание:

№ на схеме:38

Наименование:WATER DRAIN VALVE ASSY

Каталожный номер:771-02-080

Комплект:1

Примечание:
