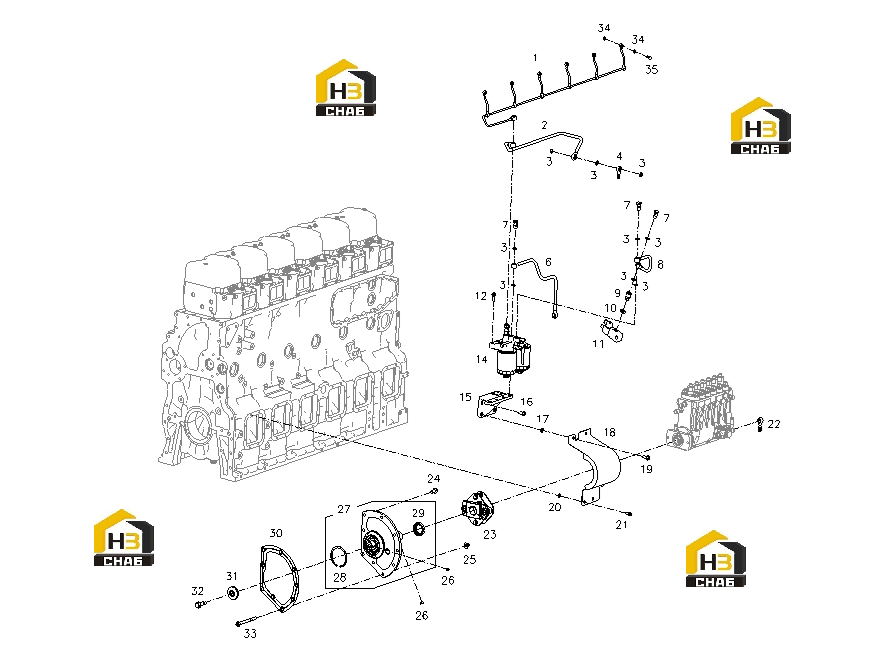

Система топливная (часть1)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3
Каталожный номер:B00001831
Комплект:9
Примечание:Q/SC598-18*24
№ на схеме:4
Каталожный номер:D11-130-101
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:W26B-005-03
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:B00002181
Комплект:3
Примечание:Q/SC642.1-01-M18*1.5
№ на схеме:9
Каталожный номер:W26B-120-01
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:B00002054
Комплект:4
Примечание:Q/SC622-M12*35
№ на схеме:16
Каталожный номер:B00002050
Комплект:4
Примечание:Q/SC622-M12*30
№ на схеме:17
Каталожный номер:B00001279
Комплект:2
Примечание:GB/T97.1-12-200HV-ZN.D
№ на схеме:18
Каталожный номер:W00A-168-02
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:B00002055
Комплект:2
Примечание:Q/SC622-M12*35-10.9
№ на схеме:20
Каталожный номер:B00001276
Комплект:2
Примечание:GB/T97.1-10-200HV-ZN.D
№ на схеме:21
Каталожный номер:B00002003
Комплект:2
Примечание:Q/SC622-M10*30-ZN.D
№ на схеме:23
Каталожный номер:W25A-001-01
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:B00002084
Комплект:4
Примечание:Q/SC622-M14*35
№ на схеме:25
Каталожный номер:B00004176
Комплект:5
Примечание:GB/T6177.1-M14-Y
№ на схеме:26
Каталожный номер:B00000062
Комплект:2
Примечание:GB/T1099-6*22
№ на схеме:27
Каталожный номер:W25A-002-02
Комплект:1
Примечание:
№ на схеме:28
Каталожный номер:B00001032
Комплект:1
Примечание:GB/T893.1-110
№ на схеме:29
Каталожный номер:B00001637
Комплект:1
Примечание:Q/SC1720-PD50*72*12
№ на схеме:33
Каталожный номер:W25A-118-01
Комплект:5
Примечание:
№ на схеме:34
Каталожный номер:B00001815
Комплект:12
Примечание:Q/SC598-10*18
№ на схеме:35
Каталожный номер:B00002177
Комплект:6
Примечание:Q/SC642.1-01-M10*1
