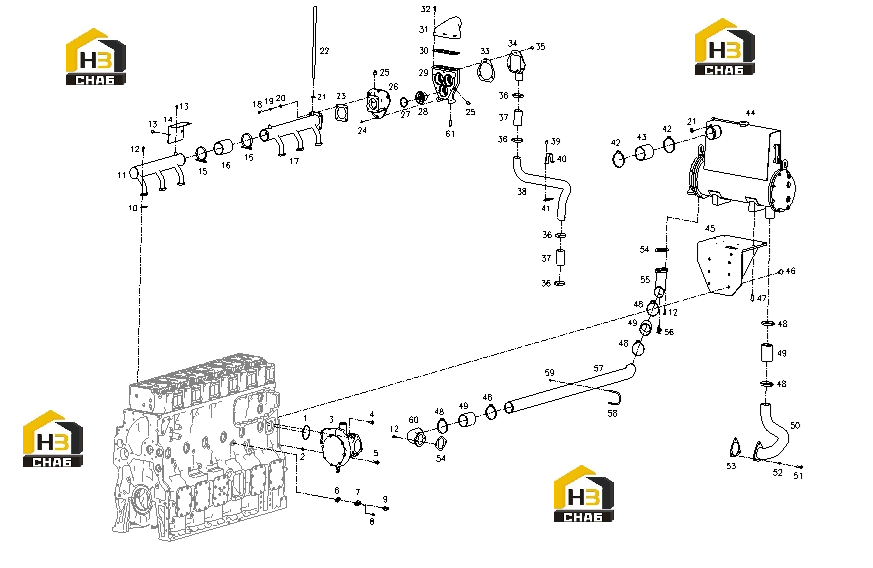

Система охлаждения
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:4
Каталожный номер:B00002050
Комплект:3
Примечание:Q/SC622-M12*30
№ на схеме:5
Каталожный номер:B00002065
Комплект:2
Примечание:Q/SC622-M12*50-ZN.D
№ на схеме:7
Каталожный номер:S00024850
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:B00002134
Комплект:2
Примечание:Q/SC622-M8*20
№ на схеме:9
Каталожный номер:D02A-178-900
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:W04A-118-01
Комплект:6
Примечание:
№ на схеме:11
Каталожный номер:S00022891
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:B00001999
Комплект:16
Примечание:Q/SC622-M10*25
№ на схеме:13
Каталожный номер:B00001994
Комплект:4
Примечание:Q/SC622-M10*16
№ на схеме:15
Каталожный номер:B00001543
Комплект:2
Примечание:Q/SC1092-90
№ на схеме:17
Каталожный номер:S00022892
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:B00000509
Комплект:4
Примечание:GB/T5783-M10*30
№ на схеме:19
Каталожный номер:B00001237
Комплект:4
Примечание:GB/T93-10
№ на схеме:20
Каталожный номер:B00001275
Комплект:4
Примечание:GB/T97.1-10-200HV-Y
№ на схеме:22
Каталожный номер:B00002268
Комплект:1
Примечание:Q/SC646-10*500
№ на схеме:24
Каталожный номер:B00002136
Комплект:6
Примечание:Q/SC622-M8*20-ZN.D
№ на схеме:25
Каталожный номер:B00001716
Комплект:2
Примечание:Q/SC585-R1/2
№ на схеме:32
Каталожный номер:B00004632
Комплект:6
Примечание:GB/T16674.1-M8*30
№ на схеме:34
Каталожный номер:S00023573
Комплект:1
Примечание:
№ на схеме:35
Каталожный номер:B00001998
Комплект:3
Примечание:Q/SC622-M10*20-ZN.D
№ на схеме:37
Каталожный номер:B00002418
Комплект:2
Примечание:Q/SC646-57*100
№ на схеме:38
Каталожный номер:S00023643
Комплект:1
Примечание:
№ на схеме:39
Каталожный номер:B00001996
Комплект:4
Примечание:Q/SC622-M10*20
№ на схеме:44
Каталожный номер:S00021383
Комплект:1
Примечание:
№ на схеме:46
Каталожный номер:B00002097
Комплект:7
Примечание:Q/SC622-M16*35
№ на схеме:47
Каталожный номер:B00002082
Комплект:4
Примечание:Q/SC622-M14*30
№ на схеме:50
Каталожный номер:S00021472
Комплект:1
Примечание:
№ на схеме:51
Каталожный номер:B00000677
Комплект:3
Примечание:GB/T5786-M12*1.5*35
№ на схеме:52
Каталожный номер:B00001239
Комплект:3
Примечание:GB/T93-12
№ на схеме:55
Каталожный номер:S00027113
Комплект:1
Примечание:
№ на схеме:56
Каталожный номер:761G-02-105
Комплект:1
Примечание:
№ на схеме:57
Каталожный номер:S00027111
Комплект:1
Примечание:
№ на схеме:59
Каталожный номер:B00000846
Комплект:4
Примечание:GB/T6177-M8-Y
№ на схеме:60
Каталожный номер:S00027112
Комплект:1
Примечание:
№ на схеме:61
Каталожный номер:B00002052
Комплект:4
Примечание:Q/SC622-M12*30-10.9-ZN.D
