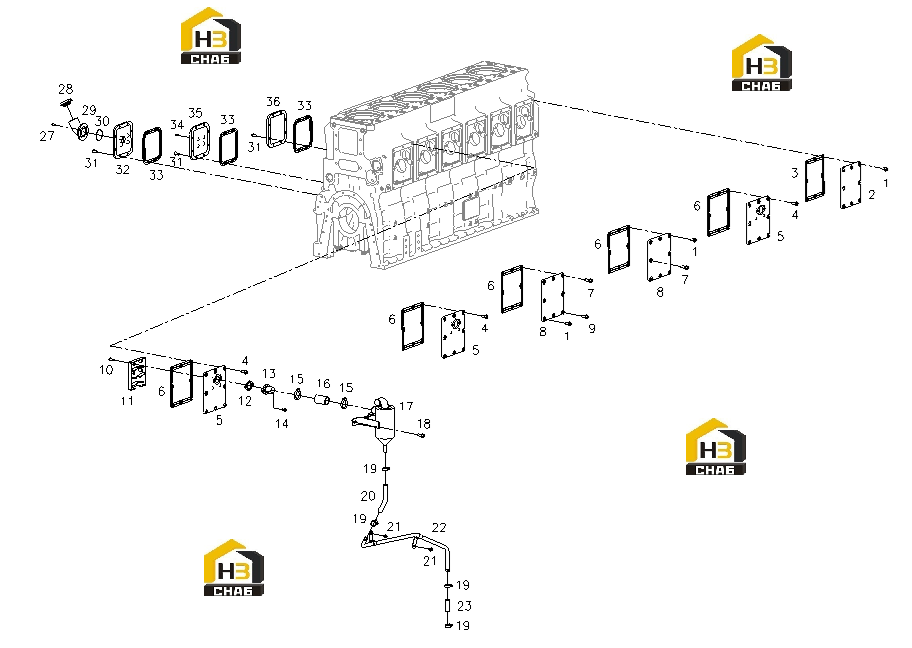

Компоненты блока цилиндров
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00002049
Комплект:15
Примечание:Q/SC622-M12*25-ZN.D
№ на схеме:2
Каталожный номер:W02F-106-02
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:W02E-101-01
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:B00002050
Комплект:21
Примечание:Q/SC622-M12*30
№ на схеме:5
Каталожный номер:S00023877
Комплект:3
Примечание:
№ на схеме:6
Каталожный номер:W02F-109-01
Комплект:5
Примечание:
№ на схеме:7
Каталожный номер:B00004162
Комплект:6
Примечание:GB/T16674.1-M12*40
№ на схеме:8
Каталожный номер:W02F-106-01
Комплект:2
Примечание:
№ на схеме:9
Каталожный номер:B00002054
Комплект:2
Примечание:Q/SC622-M12*35
№ на схеме:10
Каталожный номер:B00002144
Комплект:4
Примечание:Q/SC622-M8*35-ZN.D
№ на схеме:11
Каталожный номер:S00027478
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:S00023268
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:B00001998
Комплект:2
Примечание:Q/SC622-M10*20-ZN.D
№ на схеме:16
Каталожный номер:B00002388
Комплект:1
Примечание:Q/SC646-38*80
№ на схеме:17
Каталожный номер:S00014981
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:B00002056
Комплект:2
Примечание:Q/SC622-M12*35-ZN.D
№ на схеме:21
Каталожный номер:B00001995
Комплект:2
Примечание:Q/SC622-M10*16-ZN.D
№ на схеме:22
Каталожный номер:S00027426
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:B00002134
Комплект:4
Примечание:Q/SC622-M8*20
№ на схеме:31
Каталожный номер:B00002000
Комплект:48
Примечание:Q/SC622-M10*25-ZN.D
№ на схеме:33
Каталожный номер:W02F-111-01
Комплект:6
Примечание:
№ на схеме:34
Каталожный номер:B00004892
Комплект:4
Примечание:GB/T16674.1-M6*16-10.9-F
№ на схеме:35
Каталожный номер:W02F-117-01
Комплект:1
Примечание:
№ на схеме:36
Каталожный номер:W02F-108-01
Комплект:4
Примечание:
