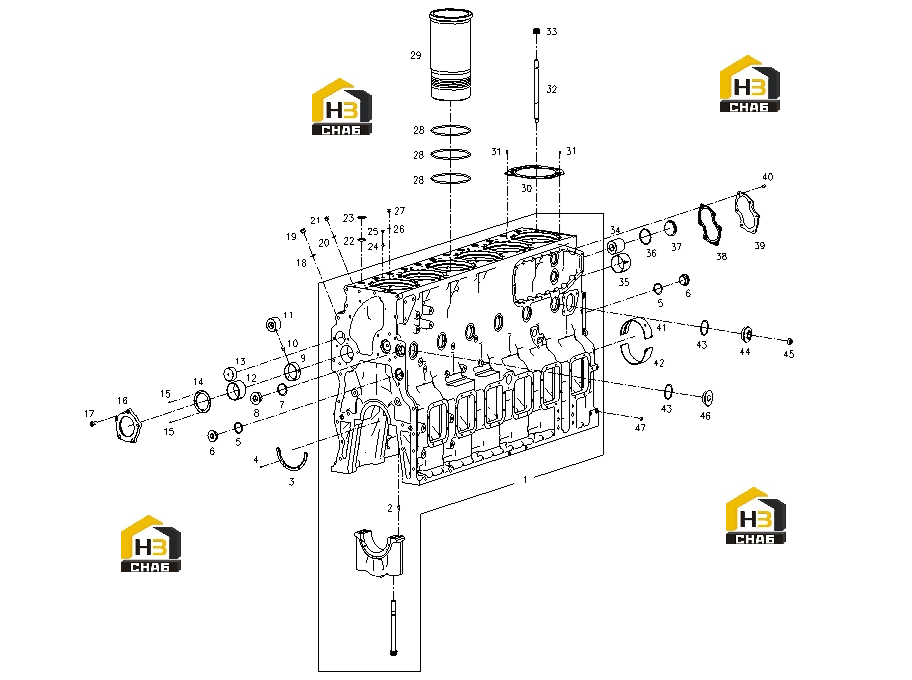

Блок цилиндров

← Двигатель Комплектующие блока цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:HEXAGON COUNTERSUNK CONE PLUG SCREW

Каталожный номер:B00004646

Комплект:1

Примечание:Q61901

№ на схеме:1

Наименование:CYLINDER BLOCK ASSY (MACHINED)

Каталожный номер:W02A-001-01

Комплект:1

Примечание:

№ на схеме:2

Наименование:DOWEL PIN

Каталожный номер:G02-134-01

Комплект:1

Примечание:

№ на схеме:3

Наименование:THRUST BEARING, CRANKSHAFT

Каталожный номер:W02A-118-01

Комплект:4

Примечание:

№ на схеме:4

Наименование:PARALLEL PINS

Каталожный номер:B00000118

Комплект:4

Примечание:GB/T119-A5*14

№ на схеме:5

Наименование:WASHER

Каталожный номер:W02A-140-01

Комплект:2

Примечание:

№ на схеме:6

Наименование:HEXAGONAL SOCKET HEAD PLUG

Каталожный номер:B00001712

Комплект:2

Примечание:Q/SC584.2-M42*1.5

№ на схеме:7

Наименование:WASHER

Каталожный номер:W02A-139-01

Комплект:1

Примечание:

№ на схеме:8

Наименование:HEXAGONAL SOCKET HEAD PLUG

Каталожный номер:B00004185

Комплект:1

Примечание:Q/SC584.2-M48*1.5

№ на схеме:9

Наименование:INTERMEDIATE MAIN BEARING HOUSING,CAMSHAFT

Каталожный номер:W02A-113-01

Комплект:5

Примечание:

№ на схеме:10

Наименование:DOWEL PIN

Каталожный номер:W02A-127-01

Комплект:5

Примечание:

№ на схеме:11

Наименование:SEAT INSERT, ROLLER SHAFT

Каталожный номер:W02A-126-01

Комплект:5

Примечание:

№ на схеме:12

Наименование:REAR BEARING, CAMSHAFT

Каталожный номер:W02A-112-01

Комплект:1

Примечание:

№ на схеме:13

Наименование:REAR HOUSING, ROLLER SHAFT

Каталожный номер:W02A-124-01

Комплект:1

Примечание:

№ на схеме:14

Наименование:THRUST PLATE,CAMSHAFT

Каталожный номер:W02A-138-01

Комплект:1

Примечание:

№ на схеме:15

Наименование:PARALLEL PINS

Каталожный номер:B00004158

Комплект:2

Примечание:GB/T119-A4*10

№ на схеме:16

Наименование:THRUST PLATE, CAMSHAFT

Каталожный номер:W02A-130-01

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002054

Комплект:5

Примечание:Q/SC622-M12*35

№ на схеме:18

Наименование:COPPER WASHER

Каталожный номер:B00001835

Комплект:2

Примечание:Q/SC598-20*26

№ на схеме:19

Наименование:HEXAGONAL SOCKET HEAD PLUG

Каталожный номер:B00001706

Комплект:2

Примечание:Q/SC584.2-M20*1.5

№ на схеме:20

Наименование:COPPER WASHER

Каталожный номер:B00001827

Комплект:5

Примечание:Q/SC598-16*20

№ на схеме:21

Наименование:HEXAGONAL SOCKET HEAD PLUG

Каталожный номер:B00001704

Комплект:5

Примечание:Q/SC584.2-M16*1.5

№ на схеме:22

Наименование:GUIDE SLEEVE, TAPPET HOLE

Каталожный номер:W02A-151-02

Комплект:12

Примечание:

№ на схеме:23

Наименование:SEALING RING, TAPPET HOLE

Каталожный номер:W02A-153-02

Комплект:12

Примечание:

№ на схеме:24

Наименование:OIL PIPE

Каталожный номер:W02A-151-01

Комплект:6

Примечание:

№ на схеме:25

Наименование:RUBBER RING, TAPPET HOLE

Каталожный номер:W02A-154-01

Комплект:6

Примечание:

№ на схеме:26

Наименование:COPPER WASHER

Каталожный номер:B00001818

Комплект:1

Примечание:Q/SC598-12*16

№ на схеме:27

Наименование:HEXAGON COUNTERSUNK PLUG SCREW

Каталожный номер:B00004610

Комплект:1

Примечание:Q/SC584.2-M12*1.25

№ на схеме:28

Наименование:SEAL, CYLINDER LINER

Каталожный номер:W02A-117-01

Комплект:18

Примечание:

№ на схеме:29

Наименование:CYLINDER LINER

Каталожный номер:W02A-102-01

Комплект:6

Примечание:

№ на схеме:30

Наименование:GASKET, CYLINDER HEAD

Каталожный номер:W02A-107-01

Комплект:6

Примечание:

№ на схеме:31

Наименование:PARALLEL PINS

Каталожный номер:B00000121

Комплект:12

Примечание:GB/T119-A6*12

№ на схеме:32

Наименование:BOLT, CYLINDER HEAD

Каталожный номер:W02A-108-01

Комплект:48

Примечание:

№ на схеме:33

Наименование:NUT, CYLINDER HEAD

Каталожный номер:W02A-109-01

Комплект:48

Примечание:

№ на схеме:34

Наименование:FRONT HOUSING, ROLLER SHAFT

Каталожный номер:W02A-125-01

Комплект:1

Примечание:

№ на схеме:35

Наименование:FRONT BEARING, CAMSHAFT

Каталожный номер:W02A-111-01

Комплект:1

Примечание:

№ на схеме:36

Наименование:COPPER WASHER, ROLLER SHAFT PLUG

Каталожный номер:W02A-131-01

Комплект:1

Примечание:

№ на схеме:37

Наименование:PLUG, ROLLER SHAFT

Каталожный номер:W02A-129-01

Комплект:1

Примечание:

№ на схеме:38

Наименование:GASKET, CAMSHAFT BORE FRONT COVER

Каталожный номер:W02A-150-01

Комплект:1

Примечание:

№ на схеме:39

Наименование:FRONT COVER, CAMSHAFT BORE

Каталожный номер:W02A-149-01

Комплект:1

Примечание:

№ на схеме:40

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002134

Комплект:6

Примечание:Q/SC622-M8*20

№ на схеме:41

Наименование:MAIN BEARING, UPPER

Каталожный номер:S00010180

Комплект:7

Примечание:

№ на схеме:42

Наименование:MAIN BEARING, LOWER

Каталожный номер:S00010280

Комплект:7

Примечание:

№ на схеме:43

Наименование:WASHER, WATER INLET PLUG

Каталожный номер:W02A-116-01

Комплект:6

Примечание:

№ на схеме:44

Наименование:CONNECTOR

Каталожный номер:W02A-115-02

Комплект:1

Примечание:

№ на схеме:45

Наименование:HEXAGON COUNTERSUNK CONE PLUG SCREW

Каталожный номер:B00001699

Комплект:1

Примечание:Q/SC584.1-R3/4

№ на схеме:46

Наименование:PLUG, WATER INLET

Каталожный номер:W02A-115-01

Комплект:5

Примечание:

№ на схеме:47

Наименование:TRANSMISSION AXIS BEARING SUPPORT LOCATING SLEEVE

Каталожный номер:S00000661

Комплект:2

Примечание:
