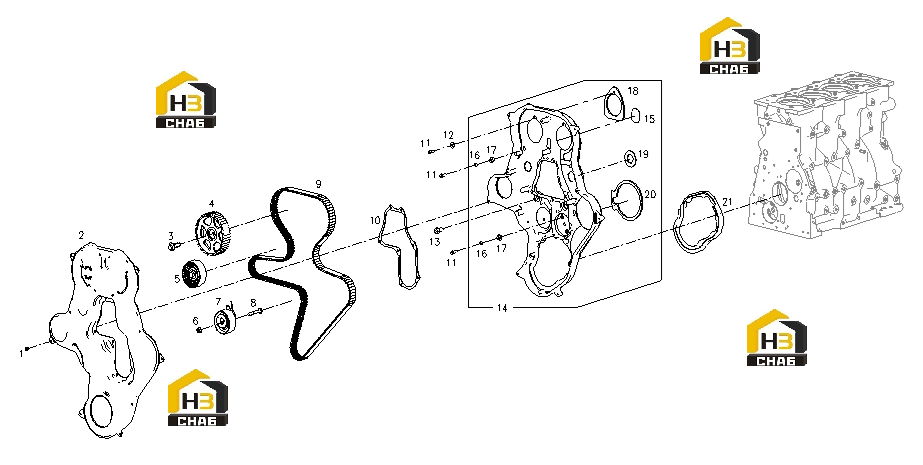

Система газораспределения

← Насос масляный, натяжитель, ремень и вентилятор Генератор и компрессор воздушный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TIMING HOUSING SCREW

Каталожный номер:S00015046

Комплект:17

Примечание:

№ на схеме:2

Наименование:TIMING COVER

Каталожный номер:S00002989

Комплект:1

Примечание:

№ на схеме:3

Наименование:CAMSHAFT SPROCKET FIXING BOLT

Каталожный номер:S00001182

Комплект:2

Примечание:

№ на схеме:4

Наименование:CAMSHAFT SPROCKET

Каталожный номер:S00001181

Комплект:2

Примечание:

№ на схеме:5

Наименование:TIMING IDLER PULLEY

Каталожный номер:S00001229

Комплект:2

Примечание:

№ на схеме:6

Наименование:HEXAGON NUTS WITH FLANGE

Каталожный номер:B00005107

Комплект:1

Примечание:GB/T6177.1-M8-HDAC

№ на схеме:7

Наименование:TIMING BELT TENSIONER

Каталожный номер:S00001225

Комплект:1

Примечание:

№ на схеме:8

Наименование:TIMING BELT TENSIONER BOLT

Каталожный номер:S00001231

Комплект:1

Примечание:

№ на схеме:9

Наименование:TIMING BELT

Каталожный номер:S00001230

Комплект:1

Примечание:

№ на схеме:10

Наименование:TIMING HOUSING GASKET

Каталожный номер:S00001101

Комплект:1

Примечание:

№ на схеме:11

Наименование:TIMING HOUSING SCREW

Каталожный номер:S00001107

Комплект:5

Примечание:

№ на схеме:12

Наименование:SPACER

Каталожный номер:S00016699

Комплект:2

Примечание:

№ на схеме:13

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005133

Комплект:3

Примечание:GB/T16674.1-M10*25-10.9-HDAC

№ на схеме:14

Наименование:TIMING COVER ASSY (ASSEMBLED)

Каталожный номер:S00000806

Комплект:1

Примечание:

№ на схеме:15

Наименование:TIMING HOUSING GASKET

Каталожный номер:S00000168

Комплект:1

Примечание:

№ на схеме:16

Наименование:TIMING HOUSING BUSH

Каталожный номер:S00001103

Комплект:3

Примечание:

№ на схеме:17

Наименование:TIMING HOUSING CUSHION

Каталожный номер:S00001102

Комплект:3

Примечание:

№ на схеме:18

Наименование:TIMING HOUSING GASKET

Каталожный номер:S00000188

Комплект:2

Примечание:

№ на схеме:19

Наименование:TIMING HOUSING IDLER HOLE GASKET

Каталожный номер:S00001098

Комплект:2

Примечание:

№ на схеме:20

Наименование:TIMING HOUSING CUSHION

Каталожный номер:S00009986

Комплект:1

Примечание:

№ на схеме:21

Наименование:TIMING HOUSING CUSHION

Каталожный номер:S00001108

Комплект:1

Примечание:
