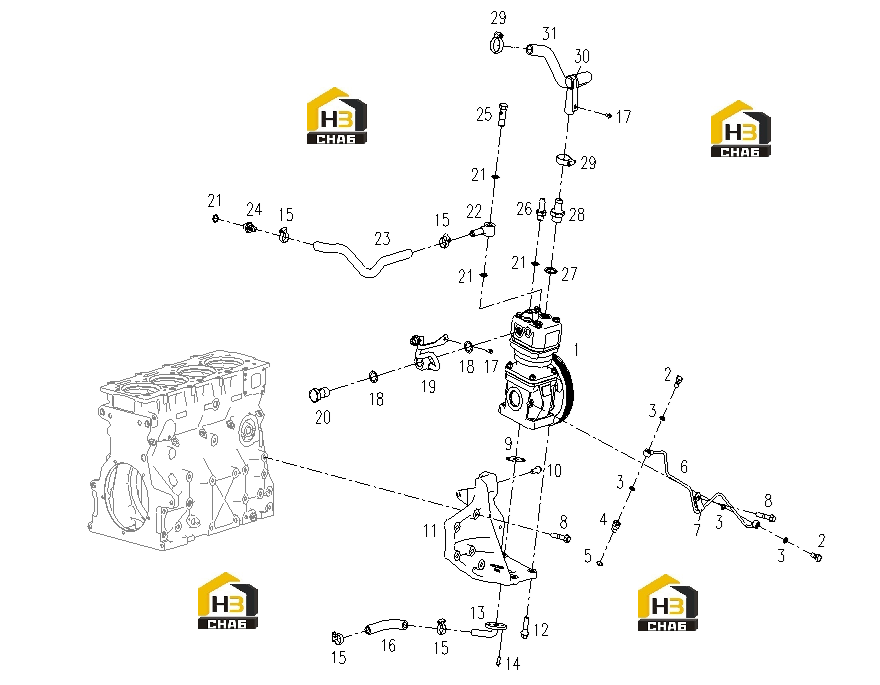

Компрессор воздушный

← Жгут проводов двигателя Стартер и комплектующие маховика →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR COMPRESSOR ASSY

Каталожный номер:S00026978

Комплект:1

Примечание:

№ на схеме:2

Наименование:BANJO BOLT

Каталожный номер:B00002177

Комплект:2

Примечание:Q/SC642.1-01-M10*1

№ на схеме:3

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001545

Комплект:4

Примечание:Q/SC1294-10

№ на схеме:4

Наименование:CONNECTOR

Каталожный номер:S00028479

Комплект:1

Примечание:

№ на схеме:5

Наименование:COPPER WASHER

Каталожный номер:B00001823

Комплект:1

Примечание:Q/SC598-14*18

№ на схеме:6

Наименование:OIL INLET PIPE ASSY (WELDED), AIR COMPRESSOR

Каталожный номер:S00028483

Комплект:1

Примечание:

№ на схеме:7

Наименование:CLAMP

Каталожный номер:S00014568

Комплект:1

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005518

Комплект:5

Примечание:GB/T16674.1-M10*55-10.9-DAC

№ на схеме:9

Наименование:TURBOCHARGER OIL RETURN TUBE GASKET

Каталожный номер:S00001093

Комплект:1

Примечание:

№ на схеме:10

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005133

Комплект:1

Примечание:GB/T16674.1-M10*25-10.9-HDAC

№ на схеме:11

Наименование:BRACKET, AIR COMPRESSOR

Каталожный номер:S00027871

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005534

Комплект:4

Примечание:GB/T16674.1-M12*40-DAC

№ на схеме:13

Наименование:OIL RETURN PIPE ASSY (WELDED), AIR COMPRESSOR

Каталожный номер:S00028484

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005122

Комплект:2

Примечание:GB/T16674.1-M6*16-10.9-HDAC

№ на схеме:15

Наименование:CLAMP

Каталожный номер:B00001563

Комплект:4

Примечание:Q/SC1302-16~25

№ на схеме:16

Наименование:HOSE

Каталожный номер:S00028486

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005121

Комплект:2

Примечание:GB/T16674.1-M6*12-10.9-HDAC

№ на схеме:18

Наименование:COPPER WASHER

Каталожный номер:B00001840

Комплект:2

Примечание:Q/SC598-22*30

№ на схеме:19

Наименование:AIR OUTLET PIPE, AIR COMPRESSOR

Каталожный номер:S00030752

Комплект:1

Примечание:

№ на схеме:20

Наименование:BANJO BOLT

Каталожный номер:B00005047

Комплект:1

Примечание:Q/SC642.1-01-M22*1.5-ZN.D

№ на схеме:21

Наименование:WASHER

Каталожный номер:B00002195

Комплект:4

Примечание:Q/SC642.1-03-16

№ на схеме:22

Наименование:CONNECTOR

Каталожный номер:S00028467

Комплект:1

Примечание:

№ на схеме:23

Наименование:AIR COMPRESSOR WATER INLET TUBE

Каталожный номер:S00028477

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONNECTOR

Каталожный номер:S00030445

Комплект:1

Примечание:

№ на схеме:25

Наименование:BANJO BOLT

Каталожный номер:S00028474

Комплект:1

Примечание:

№ на схеме:26

Наименование:JOINT，WATER PIPE –AIR COMPRESSOR

Каталожный номер:S00014583

Комплект:1

Примечание:

№ на схеме:27

Наименование:COPPER WASHER

Каталожный номер:S00026335

Комплект:1

Примечание:

№ на схеме:28

Наименование:JOINT, AIR INLET-AIR COMPRESSOR

Каталожный номер:S00029294

Комплект:1

Примечание:

№ на схеме:29

Наименование:CLAMP

Каталожный номер:B00001567

Комплект:2

Примечание:Q/SC1302-21~38

№ на схеме:30

Наименование:CLAMP

Каталожный номер:S00029565

Комплект:1

Примечание:

№ на схеме:31

Наименование:HOSE, AIR INLET-AIR COMPRESSOR

Каталожный номер:S00028523

Комплект:1

Примечание:
