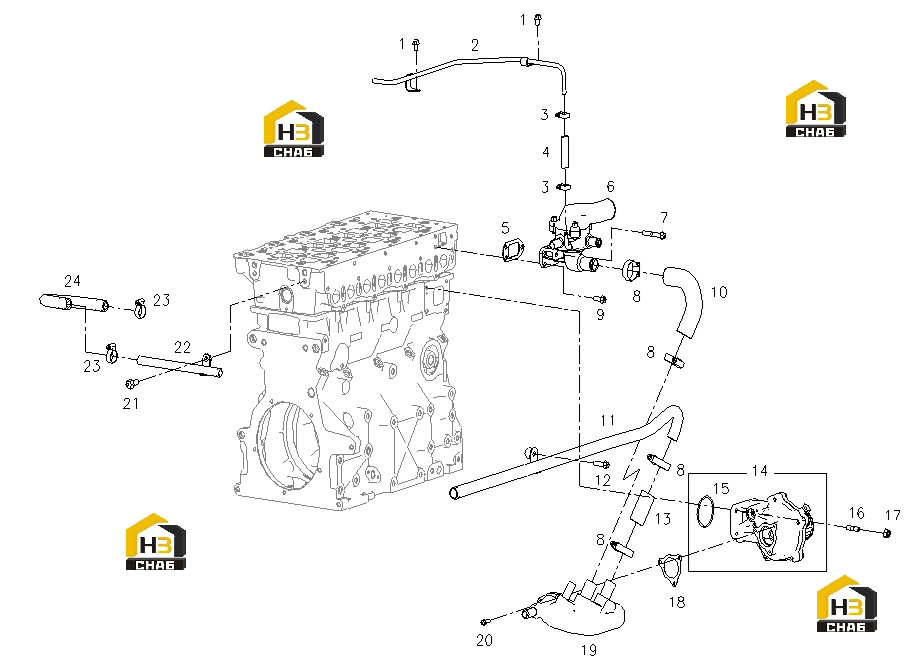

Система охлаждения

← Поддон двигателя и щуп масляный Система газораспределения и насос масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005125

Комплект:4

Примечание:GB/T16674.1-M8*12-10.9-HDAC

№ на схеме:2

Наименование:VENT PIPE, ENGINE COOLING SYSTEM

Каталожный номер:S00018015

Комплект:1

Примечание:

№ на схеме:3

Наименование:CLAMP

Каталожный номер:B00001558

Комплект:2

Примечание:Q/SC1302-12~19

№ на схеме:4

Наименование:VENT PEIPE HOSE, ENGINE COOLING SYSTEM

Каталожный номер:S00018016

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET, THERMOSTAT

Каталожный номер:S00001269

Комплект:1

Примечание:

№ на схеме:6

Наименование:THERMOSTAT

Каталожный номер:S00024280

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005128

Комплект:2

Примечание:GB/T16674.1-M8*50-10.9-HDAC

№ на схеме:8

Наименование:CLAMP

Каталожный номер:B00001567

Комплект:4

Примечание:Q/SC1302-21~38

№ на схеме:9

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005127

Комплект:1

Примечание:GB/T16674.1-M8*20-10.9-HDAC

№ на схеме:10

Наименование:THERMOSTAT OUTLET HOSE

Каталожный номер:S00030666

Комплект:1

Примечание:

№ на схеме:11

Наименование:RETURN PIPE, EXPANSION TANK

Каталожный номер:S00029311

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005116

Комплект:1

Примечание:GB/T16674.1-M8*35-10.9-HDAC

№ на схеме:13

Наименование:RUBBER WATER HOSE

Каталожный номер:S00029312

Комплект:1

Примечание:

№ на схеме:14

Наименование:WATER PUMP ASSY

Каталожный номер:S00014497

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:S00013891

Комплект:1

Примечание:

№ на схеме:16

Наименование:STUD

Каталожный номер:B00005071

Комплект:4

Примечание:GB/T899-AM8*20-8.8-Y

№ на схеме:17

Наименование:HEXAGON NUTS WITH FLANGE

Каталожный номер:B00005107

Комплект:4

Примечание:GB/T6177.1-M8-HDAC

№ на схеме:18

Наименование:WATER PUMP INLET GASKET

Каталожный номер:S00001272

Комплект:1

Примечание:

№ на схеме:19

Наименование:WATER PUMP INLET TUBE ASSY

Каталожный номер:S00001271

Комплект:1

Примечание:

№ на схеме:20

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005123

Комплект:3

Примечание:GB/T16674.1-M6*20-10.9-HDAC

№ на схеме:21

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005133

Комплект:1

Примечание:GB/T16674.1-M10*25-10.9-HDAC

№ на схеме:22

Наименование:WATER TUBE

Каталожный номер:S00021239

Комплект:1

Примечание:

№ на схеме:23

Наименование:CLAMP

Каталожный номер:B00001563

Комплект:2

Примечание:Q/SC1302-16~25

№ на схеме:24

Наименование:WATER INLET HOSE (I), EGR

Каталожный номер:S00012638

Комплект:1

Примечание:
