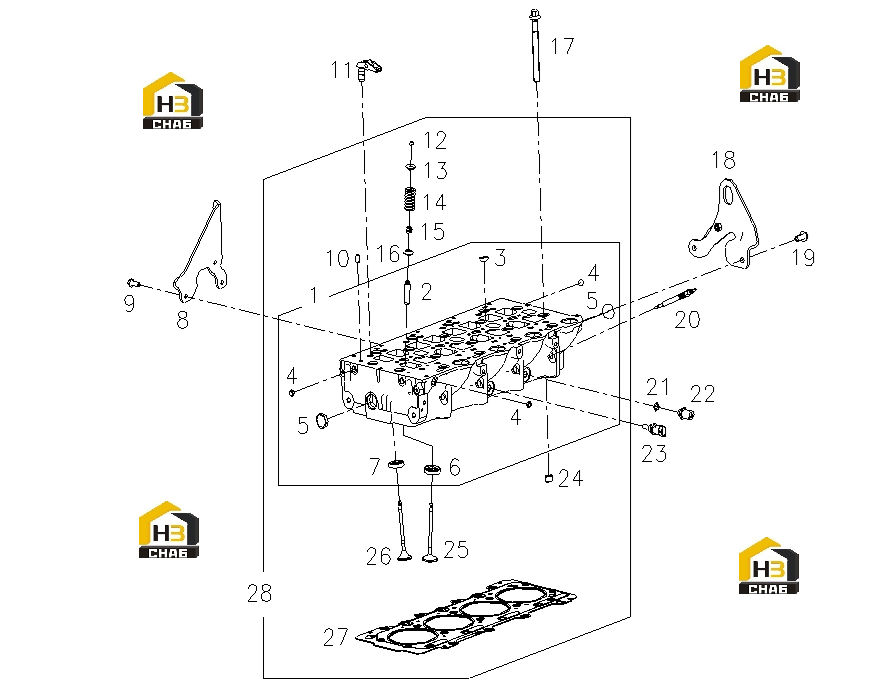

Головка блока цилиндров

← Комплектующие блока цилиндров Крышка гбц и валы распределительные →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CYLINDER HEAD ASSY

Каталожный номер:S00000992

Комплект:1

Примечание:

№ на схеме:2

Наименование:VALVE GUIDE

Каталожный номер:S00001010

Комплект:16

Примечание:

№ на схеме:3

Наименование:PLUG (φ18)

Каталожный номер:S00001166

Комплект:3

Примечание:

№ на схеме:4

Наименование:PLUG (φ12)

Каталожный номер:S00001165

Комплект:5

Примечание:

№ на схеме:5

Наименование:PLUG (φ28)

Каталожный номер:S00003421

Комплект:2

Примечание:

№ на схеме:6

Наименование:VALVE SEAT INERT, INTAKE

Каталожный номер:S00023797

Комплект:8

Примечание:

№ на схеме:7

Наименование:VALVE SEAT INSERT, EXHAUST

Каталожный номер:S00023796

Комплект:8

Примечание:

№ на схеме:8

Наименование:ENGINE LIFTING EYE, REAR

Каталожный номер:S00030741

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005127

Комплект:2

Примечание:GB/T16674.1-M8*20-10.9-HDAC

№ на схеме:10

Наименование:THROTTLE PLUG

Каталожный номер:S00000938

Комплект:2

Примечание:

№ на схеме:11

Наименование:VALVE ACTUATION SYSTEM ASSY

Каталожный номер:S00001018

Комплект:16

Примечание:

№ на схеме:12

Наименование:VALVE COLLET

Каталожный номер:S00001016

Комплект:32

Примечание:

№ на схеме:13

Наименование:VALVE SPRING RETAINER

Каталожный номер:S00001015

Комплект:16

Примечание:

№ на схеме:14

Наименование:VALVE SPRING

Каталожный номер:S00001014

Комплект:16

Примечание:

№ на схеме:15

Наименование:VALVE STEM SEAL

Каталожный номер:S00001017

Комплект:16

Примечание:

№ на схеме:16

Наименование:VALVE SPRING GUIDE

Каталожный номер:S00001013

Комплект:16

Примечание:

№ на схеме:17

Наименование:BOLT, CYLINDER HEAD

Каталожный номер:S00001150

Комплект:18

Примечание:

№ на схеме:18

Наименование:ENGINE LIFTING EYE, REAR

Каталожный номер:S00008128

Комплект:1

Примечание:

№ на схеме:19

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005117

Комплект:2

Примечание:GB/T16674.1-M10*20-10.9-HDAC

№ на схеме:20

Наименование:GLOW PLUG

Каталожный номер:S00014999

Комплект:4

Примечание:

№ на схеме:21

Наименование:COPPER WASHER

Каталожный номер:B00001818

Комплект:1

Примечание:Q/SC598-12*16

№ на схеме:22

Наименование:CYLINDER HEAD WATER OUTLET PIPE FLANGE ADAPTER

Каталожный номер:S00001072

Комплект:1

Примечание:

№ на схеме:23

Наименование:SENSOR, WATER TEMPERATURE

Каталожный номер:S00001283

Комплект:1

Примечание:

№ на схеме:24

Наименование:CYLINDER HEAD DOWEL PIN

Каталожный номер:S00000939

Комплект:2

Примечание:

№ на схеме:25

Наименование:VALVE, INTAKE

Каталожный номер:S00001012

Комплект:8

Примечание:

№ на схеме:26

Наименование:VALVE, EXHAUST

Каталожный номер:S00001011

Комплект:8

Примечание:

№ на схеме:27

Наименование:CYLINDER HEAD GASKET KIT

Каталожный номер:S00003702

Комплект:1

Примечание:

№ на схеме:27

Наименование:CYLINDER HEAD GASKET (1.44)

Каталожный номер:S00001075

Комплект:1

Примечание:

№ на схеме:27

Наименование:CYLINDER HEAD GASKET (1.34)

Каталожный номер:S00001153

Комплект:1

Примечание:

№ на схеме:27

Наименование:CYLINDER HEAD GASKET (1.54)

Каталожный номер:S00001154

Комплект:1

Примечание:

№ на схеме:28

Наименование:CYLINDER HEAD SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:
