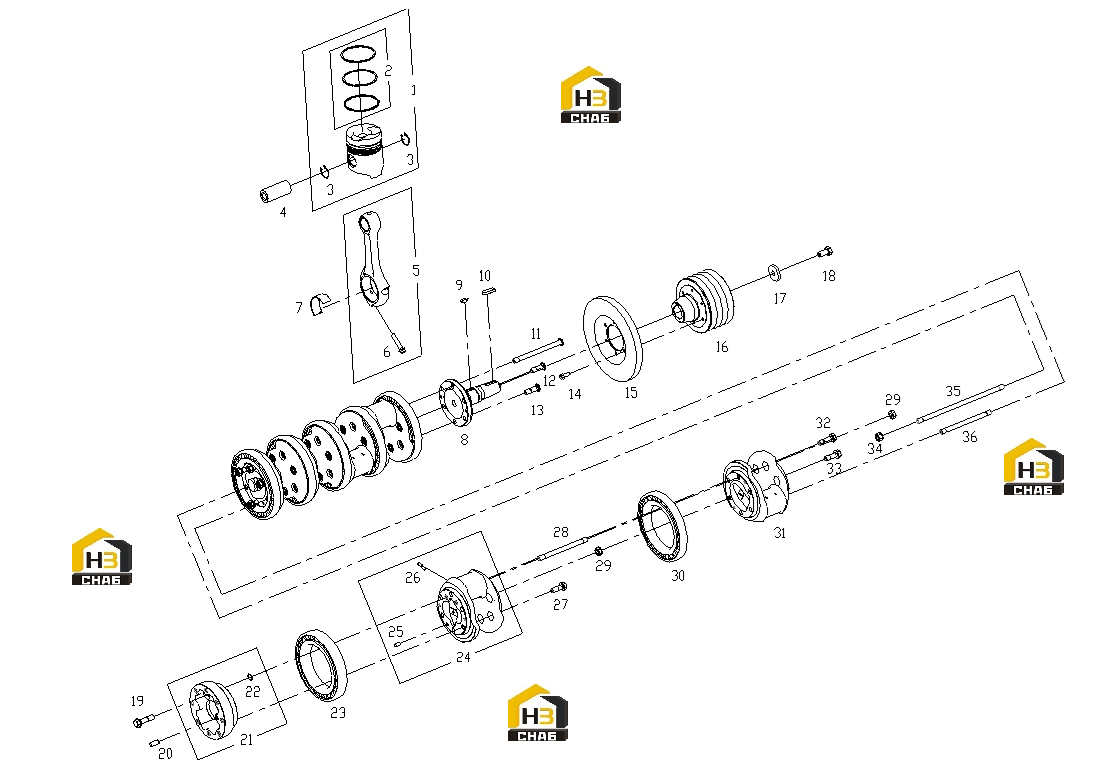

Поршень, шатун и вал коленчатый

← Комплектующие двигателя Система газораспределения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Crankshaft assembly parts

Каталожный номер:S00010206+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Crank

Каталожный номер:B774ZLA-06-003+A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Crank

Каталожный номер:S00010238+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Crankshaft rear end flange

Каталожный номер:S00010234+04

Комплект:1

Примечание:

№ на схеме:-

Наименование:Connecting rod bushing

Каталожный номер:S00010680+02

Комплект:1

Примечание:

№ на схеме:-

Наименование:Rise and break the connecting rod

Каталожный номер:S00010674+02

Комплект:1

Примечание:

№ на схеме:-

Наименование:Locking wire

Каталожный номер:G05-111-03+A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil ring spring

Каталожный номер:G05-110-03+A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil ring body

Каталожный номер:G05-109-03+A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil ring parts

Каталожный номер:G05-002-03+B

Комплект:12

Примечание:

№ на схеме:-

Наименование:Inner cut cone ring

Каталожный номер:G05-108-03+B

Комплект:12

Примечание:

№ на схеме:-

Наименование:Trapezoidal barrel ring

Каталожный номер:S00009738+01

Комплект:12

Примечание:

№ на схеме:-

Наименование:piston

Каталожный номер:S00009615+05

Комплект:12

Примечание:

№ на схеме:1

Наименование:PISTON SERVICE GROUP

Каталожный номер:-

Комплект:12

Примечание:

№ на схеме:2

Наименование:PISTON RING SERVICE GROUP

Каталожный номер:-

Комплект:12

Примечание:

№ на схеме:3

Наименование:SPRING LOCK

Каталожный номер:A761-05-005+A

Комплект:24

Примечание:

№ на схеме:4

Наименование:PISTON PIN

Каталожный номер:A761-05-004+A

Комплект:12

Примечание:

№ на схеме:5

Наименование:CONNECTING ROD ASSY (MACHINED)

Каталожный номер:S00010676+02

Комплект:12

Примечание:

№ на схеме:6

Наименование:CONNECTING ROD BOLT

Каталожный номер:S00010783+02

Комплект:2

Примечание:

№ на схеме:7

Наименование:BEARING, CONNECTING ROD

Каталожный номер:B774ZLA-05-002+B

Комплект:24

Примечание:

№ на схеме:8

Наименование:FRONT BEARING

Каталожный номер:B774ZL-06-006+A

Комплект:1

Примечание:

№ на схеме:9

Наименование:WOODRUFF KEY

Каталожный номер:B00000055

Комплект:1

Примечание:

№ на схеме:10

Наименование:FLAT KEY

Каталожный номер:B00000041

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:A774ZL-06-009+A

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:A774ZL-06-004+A

Комплект:2

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:A774ZL-06-011+A

Комплект:3

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:B00004362

Комплект:6

Примечание:

№ на схеме:15

Наименование:NATURAL GAS CRANKSHAFT DAMPER ASSY

Каталожный номер:B774ZLA-06-050+A

Комплект:1

Примечание:

№ на схеме:16

Наименование:PULLEY, CRANKSHAFT

Каталожный номер:S00009746+01

Комплект:1

Примечание:

№ на схеме:17

Наименование:GASKET

Каталожный номер:771-06-022+A

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:771-06-021A+A

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:S00010187+02

Комплект:2

Примечание:

№ на схеме:20

Наименование:PIN

Каталожный номер:B00000106

Комплект:1

Примечание:

№ на схеме:21

Наименование:CRANKSHAFT REAR FLANGE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:22

Наименование:SEALING RING

Каталожный номер:B774ZLA-06-011+A

Комплект:2

Примечание:

№ на схеме:23

Наименование:ROLLER BEARING

Каталожный номер:B774ZLA-06-002+A

Комплект:1

Примечание:

№ на схеме:24

Наименование:OIL PIPE ASSY, CRANK

Каталожный номер:S00010229+01

Комплект:1

Примечание:

№ на схеме:25

Наименование:PIN

Каталожный номер:B00000102

Комплект:1

Примечание:

№ на схеме:26

Наименование:OIL FILLER TUBE

Каталожный номер:761G-06-013A+A

Комплект:2

Примечание:

№ на схеме:26

Наименование:OIL FILLER TUBE

Каталожный номер:761G-06-013A+A

Комплект:2

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:S00010186+01

Комплект:5

Примечание:

№ на схеме:28

Наименование:STUD

Каталожный номер:S00010184+01

Комплект:1

Примечание:

№ на схеме:29

Наименование:NUT

Каталожный номер:B774ZL-06-003+A

Комплект:32

Примечание:

№ на схеме:30

Наименование:ROLLER BEARING

Каталожный номер:A774ZL-06-017+A

Комплект:6

Примечание:

№ на схеме:31

Наименование:CRANK OIL TUBE ASSY (ASSEMBLED)

Каталожный номер:B774ZLA-06-030+A

Комплект:5

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:B774ZL-06-002+A

Комплект:15

Примечание:

№ на схеме:33

Наименование:BOLT

Каталожный номер:B774ZL-06-001+A

Комплект:6

Примечание:

№ на схеме:34

Наименование:NUT

Каталожный номер:B774ZL-06-009+A

Комплект:2

Примечание:

№ на схеме:35

Наименование:BOLT

Каталожный номер:B774ZL-06-008+A

Комплект:1

Примечание:

№ на схеме:36

Наименование:BOLT

Каталожный номер:A774ZL-06-006+A

Комплект:2

Примечание:
