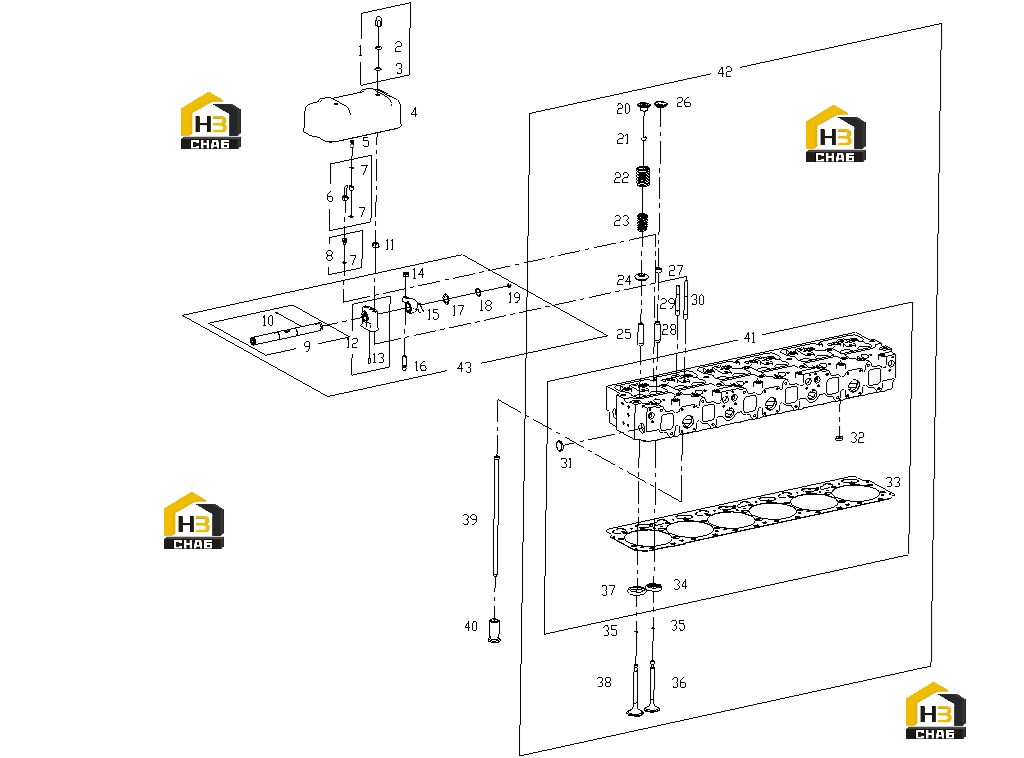

Головка блока цилиндров

← Валы распределительные Комплектующие двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Spray pipe

Каталожный номер:763CA-04-094+A

Комплект:3

Примечание:

№ на схеме:-

Наименование:Spray pipe

Каталожный номер:763CA-04-093+A

Комплект:3

Примечание:

№ на схеме:-

Наименование:Cylinder head

Каталожный номер:S00010657+05

Комплект:1

Примечание:

№ на схеме:-

Наименование:Machined parts of cylinder head

Каталожный номер:S00010658+05

Комплект:1

Примечание:

№ на схеме:-

Наименование:Cylinder head assembly parts

Каталожный номер:S00010086+02

Комплект:2

Примечание:

№ на схеме:-

Наименование:Rocker arm seat

Каталожный номер:S00010082+01

Комплект:2

Примечание:

№ на схеме:-

Наименование:Rocker shaft

Каталожный номер:S00010081+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Pipe joint

Каталожный номер:765IA-04-003+A

Комплект:6

Примечание:

№ на схеме:-

Наименование:Tubing welding parts

Каталожный номер:765IA-04-020A+A

Комплект:6

Примечание:

№ на схеме:-

Наименование:Cover nut

Каталожный номер:761G-04-092C+A

Комплект:12

Примечание:

№ на схеме:1

Наименование:CAP NUT SERVICE GROUP

Каталожный номер:-

Комплект:12

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:761G-04-078A+A

Комплект:12

Примечание:

№ на схеме:3

Наименование:GASKET

Каталожный номер:761G-04-079A+A

Комплект:12

Примечание:

№ на схеме:4

Наименование:VALVE COVER AND SEAL RING

Каталожный номер:761G-04-120+A

Комплект:6

Примечание:

№ на схеме:5

Наименование:BANJO BOLT

Каталожный номер:B00002231

Комплект:6

Примечание:

№ на схеме:6

Наименование:OIL FILLER TUBE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:7

Наименование:COPPER WASHER

Каталожный номер:B00001855

Комплект:18

Примечание:

№ на схеме:8

Наименование:NIPPLE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:9

Наименование:ROCKER SHAFT SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:10

Наименование:PIN

Каталожный номер:B00000114

Комплект:1

Примечание:

№ на схеме:11

Наименование:NUT

Каталожный номер:B00000836

Комплект:24

Примечание:

№ на схеме:12

Наименование:ROCKER SEAT SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:13

Наименование:PIN

Каталожный номер:B00000122

Комплект:2

Примечание:

№ на схеме:14

Наименование:HEXAGON NUT (TYPE 1)

Каталожный номер:B00000799

Комплект:4

Примечание:

№ на схеме:15

Наименование:ROCKER ARM ASSY (MACHINED)

Каталожный номер:771JZ-04-030+B

Комплект:4

Примечание:

№ на схеме:16

Наименование:VALVE LASH ADJUSTER

Каталожный номер:761-04-024B+B

Комплект:4

Примечание:

№ на схеме:17

Наименование:COMPRESSION SPRING

Каталожный номер:S00008931+01

Комплект:4

Примечание:

№ на схеме:18

Наименование:AXES RETAINER FOR HOLE (TYPE A)

Каталожный номер:B00004814

Комплект:4

Примечание:

№ на схеме:19

Наименование:HEXAGON COUNTERSUNK CONE PIPE PLUG

Каталожный номер:B00001696

Комплект:2

Примечание:

№ на схеме:20

Наименование:INTAKE SPRING, INTAKE

Каталожный номер:761JZ-04-003+A

Комплект:6

Примечание:

№ на схеме:21

Наименование:VALVE COLLET

Каталожный номер:761-04-034A+B

Комплект:24

Примечание:

№ на схеме:22

Наименование:VALVE SPRING (LARGE)

Каталожный номер:763C-04-007A+A

Комплект:12

Примечание:

№ на схеме:23

Наименование:VALVE SPRING (SMALL)

Каталожный номер:763C-04-006A+A

Комплект:12

Примечание:

№ на схеме:24

Наименование:VALVE CIRCUMGYRATE ASSY

Каталожный номер:761Z-04-060+A

Комплект:6

Примечание:

№ на схеме:25

Наименование:INTAKE VALVE GUIDE

Каталожный номер:761Z-04-008A+A

Комплект:6

Примечание:

№ на схеме:26

Наименование:INTAKE SPRING, INTAKE

Каталожный номер:763C-04-013+B

Комплект:6

Примечание:

№ на схеме:27

Наименование:EXHAUST VALVE STEM SEAL

Каталожный номер:761G-04-104A+A

Комплект:6

Примечание:

№ на схеме:28

Наименование:VALVE GUIDE

Каталожный номер:761G-04-101A+A

Комплект:6

Примечание:

№ на схеме:29

Наименование:STUD

Каталожный номер:B00001131

Комплект:6

Примечание:

№ на схеме:30

Наименование:STUD

Каталожный номер:761W-04-008B+A

Комплект:6

Примечание:

№ на схеме:31

Наименование:PLUG

Каталожный номер:761G-04-052D+A

Комплект:8

Примечание:

№ на схеме:32

Наименование:ELASTIC

Каталожный номер:761G-04-073A+A

Комплект:6

Примечание:

№ на схеме:33

Наименование:CYLINDER HEAD GASKET

Каталожный номер:S00011414+01

Комплект:2

Примечание:

№ на схеме:34

Наименование:EXHAUST VALVE SEAT INSERT

Каталожный номер:S00008616+01

Комплект:6

Примечание:

№ на схеме:35

Наименование:SPRING LOCK

Каталожный номер:761G-04-091A+A

Комплект:12

Примечание:

№ на схеме:36

Наименование:EXHAUST VALVE

Каталожный номер:G04-104-02+B

Комплект:6

Примечание:

№ на схеме:37

Наименование:INTAKE VALVE SEAT INSERT

Каталожный номер:S00008615+01

Комплект:6

Примечание:

№ на схеме:38

Наименование:INTAKE VALVE

Каталожный номер:A761Z-04-004+A

Комплект:6

Примечание:

№ на схеме:39

Наименование:PUSH ROD ASSY (WELDED)

Каталожный номер:761G-04-050C+A

Комплект:24

Примечание:

№ на схеме:40

Наименование:TAPPET

Каталожный номер:G04-101-01+B

Комплект:24

Примечание:

№ на схеме:41

Наименование:CYLINDER HEAD SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:42

Наименование:CYLINDER HEAD SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:43

Наименование:ROCKER ARM AND SHAFT ASSY

Каталожный номер:S00010112+01

Комплект:6

Примечание:
