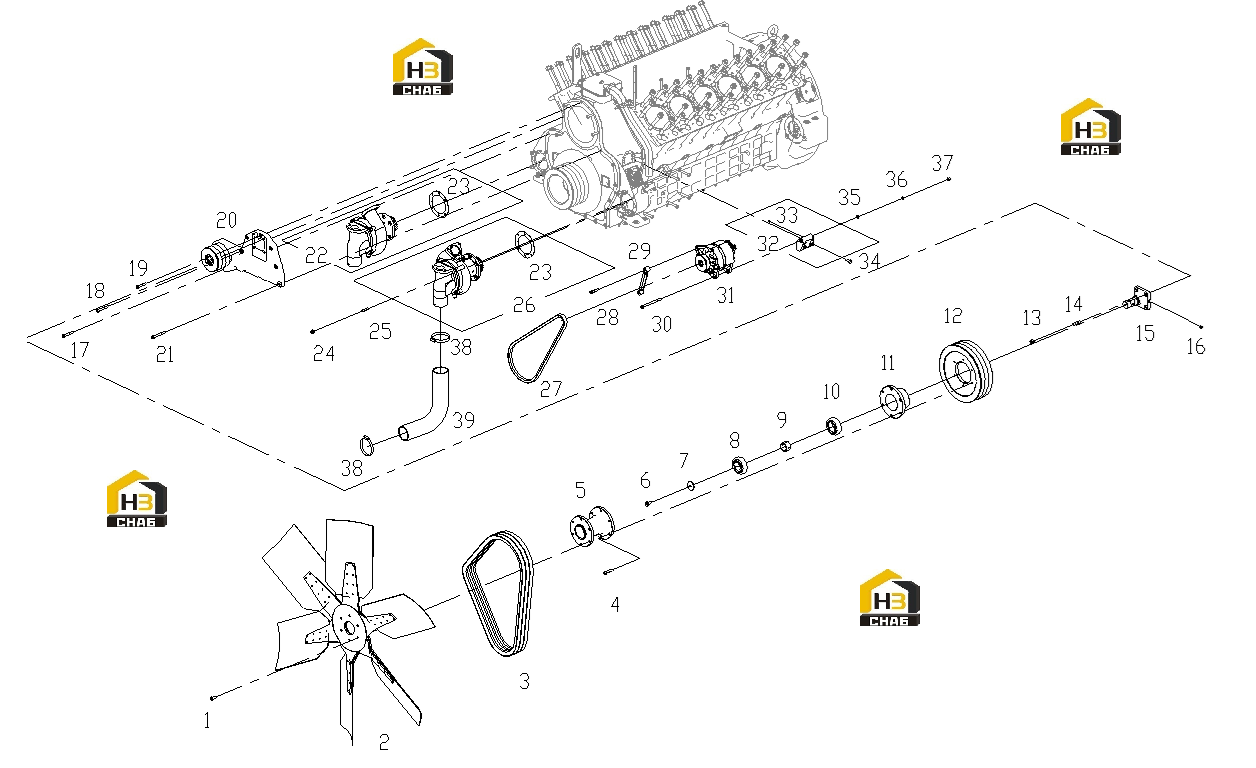

Генератор, шкивы, ремень, вентилятор и насос водяной

← Система газораспределения Коллекторы впускной и выпускной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Cold voltage wire cable connector

Каталожный номер:B00001422

Комплект:1

Примечание:

№ на схеме:-

Наименование:Wire connector

Каталожный номер:761G-11-029+A

Комплект:2

Примечание:

№ на схеме:-

Наименование:Type I hexagon nut

Каталожный номер:B00000793

Комплект:2

Примечание:

№ на схеме:-

Наименование:Hexagonal head bolt

Каталожный номер:B00000634

Комплект:2

Примечание:

№ на схеме:-

Наименование:Battery cable assembly parts

Каталожный номер:761-11-020A+A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Wire connector

Каталожный номер:761G-11-029+A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Small hexagonal head bolt

Каталожный номер:B00001966

Комплект:1

Примечание:

№ на схеме:-

Наименование:Type I hexagon nut

Каталожный номер:B00000793

Комплект:1

Примечание:

№ на схеме:-

Наименование:Wire connector

Каталожный номер:774-11-002A+B

Комплект:1

Примечание:

№ на схеме:-

Наименование:Starter and battery cable assembly parts

Каталожный номер:774-11-010+B

Комплект:2

Примечание:

№ на схеме:-

Наименование:Generator bracket

Каталожный номер:S00009960+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Lock nut

Каталожный номер:S00010056+01

Комплект:2

Примечание:

№ на схеме:-

Наименование:connector

Каталожный номер:S00010293+02

Комплект:1

Примечание:

№ на схеме:-

Наименование:Generator strut screw sleeve

Каталожный номер:S00010294+02

Комплект:1

Примечание:

№ на схеме:-

Наименование:connector

Каталожный номер:S00010292+02

Комплект:1

Примечание:

№ на схеме:-

Наименование:Fresh water pump parts

Каталожный номер:S00009383+03

Комплект:1

Примечание:

№ на схеме:-

Наименование:Fresh water pump parts

Каталожный номер:S00009382+03

Комплект:1

Примечание:

№ на схеме:-

Наименование:Fan shaft press-mounted parts

Каталожный номер:S00009909+02

Комплект:1

Примечание:

№ на схеме:-

Наименование:Tensioner bracket

Каталожный номер:S00009565+05

Комплект:1

Примечание:

№ на схеме:-

Наименование:Tensioner adjustment bolt

Каталожный номер:S00009661+03

Комплект:1

Примечание:

№ на схеме:-

Наименование:Elastic retaining ring for hole-type A

Каталожный номер:B00001045

Комплект:2

Примечание:

№ на схеме:-

Наименование:Hexagonal flange face nut

Каталожный номер:B00004923

Комплект:1

Примечание:

№ на схеме:-

Наименование:Tensioning axle pressure plate

Каталожный номер:S00009860+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Tensioner

Каталожный номер:S00009786+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Spacer

Каталожный номер:S00009787+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Rolling bearing

Каталожный номер:B00000234

Комплект:2

Примечание:

№ на схеме:-

Наименование:Cushion

Каталожный номер:S00009784+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Tensioning axle

Каталожный номер:S00009783+02

Комплект:1

Примечание:

№ на схеме:1

Наименование:BOLT

Каталожный номер:B00004580

Комплект:6

Примечание:

№ на схеме:2

Наименование:FAN ASSY

Каталожный номер:S00009619+01

Комплект:1

Примечание:

№ на схеме:3

Наименование:V-BELT

Каталожный номер:S00009868+02

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:B00004452

Комплект:6

Примечание:

№ на схеме:5

Наименование:FLANGE, FAN

Каталожный номер:S00009835+03

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:B00002047

Комплект:1

Примечание:

№ на схеме:7

Наименование:ENLARGED ROUGH WASHER

Каталожный номер:B00001803

Комплект:1

Примечание:

№ на схеме:8

Наименование:BALL BEARING

Каталожный номер:B00000244

Комплект:1

Примечание:

№ на схеме:9

Наименование:INTERNAL SPACER

Каталожный номер:G16-110-02+A

Комплект:1

Примечание:

№ на схеме:10

Наименование:BALL BEARING

Каталожный номер:B00000245

Комплект:1

Примечание:

№ на схеме:11

Наименование:FAN BEARING SLEEVE

Каталожный номер:S00009659+02

Комплект:1

Примечание:

№ на схеме:12

Наименование:FAN PULLEY

Каталожный номер:B774ZLA-16B-008+A

Комплект:1

Примечание:

№ на схеме:13

Наименование:NUT

Каталожный номер:B00000836

Комплект:4

Примечание:

№ на схеме:14

Наименование:STUD

Каталожный номер:B00001123

Комплект:4

Примечание:

№ на схеме:15

Наименование:FAN SHAFT

Каталожный номер:S00009832+04

Комплект:1

Примечание:

№ на схеме:16

Наименование:GREASE FILLING JET

Каталожный номер:B00001479

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:B00004357

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:B00002024

Комплект:5

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:B00002016

Комплект:1

Примечание:

№ на схеме:20

Наименование:TENSIONER BRACKET ASSY (ASSEMBLED)

Каталожный номер:S00010438+03

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:B00004890

Комплект:1

Примечание:

№ на схеме:22

Наименование:WATER PUMP SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:23

Наименование:GASKET

Каталожный номер:772-21-015+B

Комплект:2

Примечание:

№ на схеме:24

Наименование:NUT

Каталожный номер:B00000833

Комплект:12

Примечание:

№ на схеме:25

Наименование:STUD

Каталожный номер:B00001099

Комплект:12

Примечание:

№ на схеме:26

Наименование:WATER PUMP SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:27

Наименование:V-BELT

Каталожный номер:S00009962+02

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:B00002012

Комплект:1

Примечание:

№ на схеме:29

Наименование:ROD-ALTERNATOR

Каталожный номер:S00009961+02

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:B00001993

Комплект:1

Примечание:

№ на схеме:31

Наименование:ALTERNATOR

Каталожный номер:S00004890+02

Комплект:1

Примечание:

№ на схеме:32

Наименование:ALTERNATOR BRACKET SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:33

Наименование:PIN

Каталожный номер:B00004549

Комплект:2

Примечание:

№ на схеме:34

Наименование:BOLT

Каталожный номер:B00005036

Комплект:4

Примечание:

№ на схеме:35

Наименование:PLAIN WASHER

Каталожный номер:B00001276

Комплект:1

Примечание:

№ на схеме:36

Наименование:SPRING WASHER

Каталожный номер:B00001238

Комплект:1

Примечание:

№ на схеме:37

Наименование:HEXAGON NUT (TYPE 1)

Каталожный номер:B00000767

Комплект:1

Примечание:

№ на схеме:38

Наименование:CLAMP

Каталожный номер:B00001581

Комплект:4

Примечание:

№ на схеме:39

Наименование:OUTLET PIPE, RADIATOR

Каталожный номер:S00013341+02

Комплект:2

Примечание:
