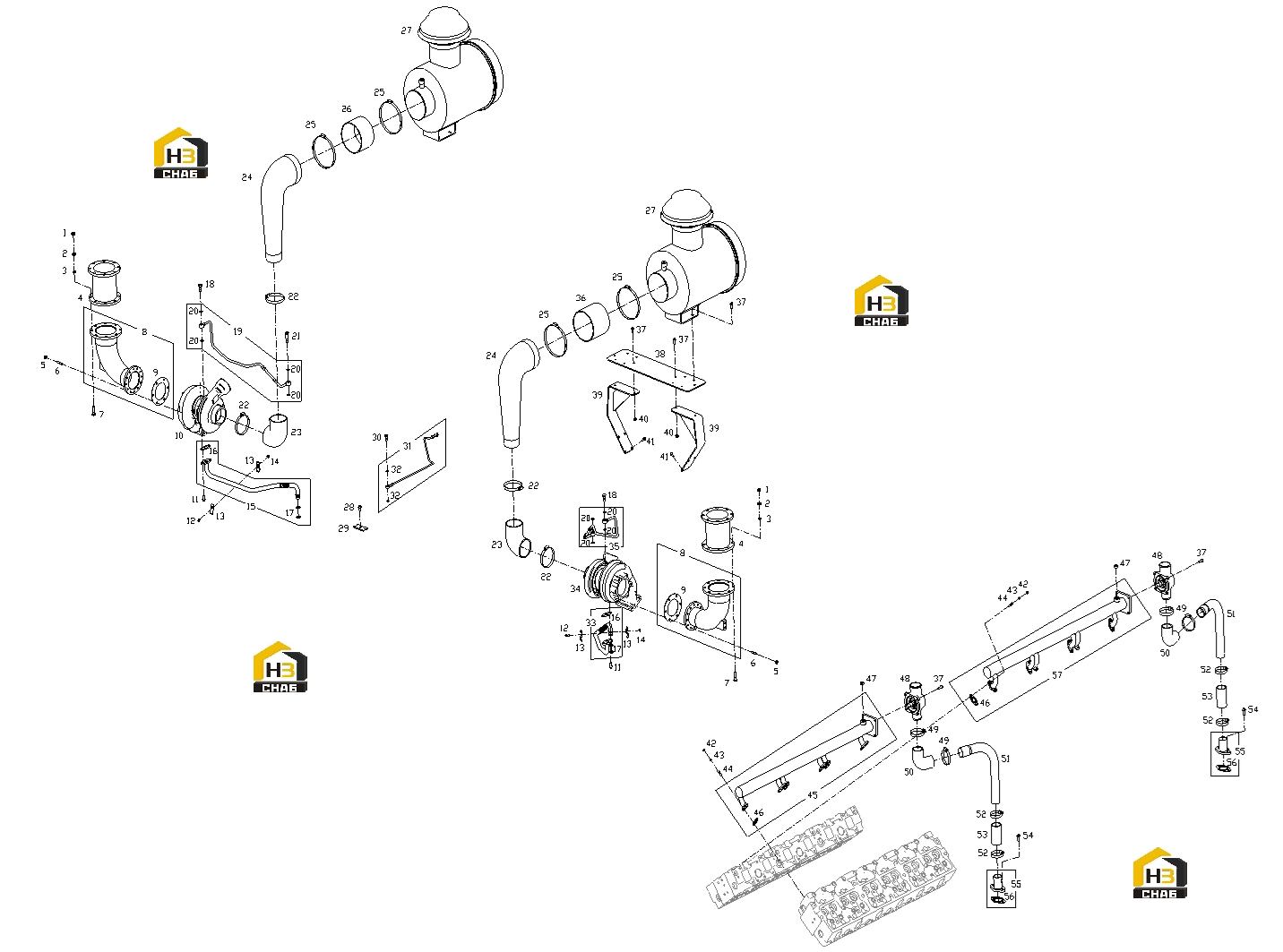

Система очистки воздуха и турбонагнетатель

← Поддон двигателя, насос масляный и щуп Радиатор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:WATET OUTLET PIPE WELDING （LEFT SIDE), CYLINDER HEAD

Каталожный номер:S00009380

Комплект:1

Примечание:

№ на схеме:-

Наименование:WATET OUTLET PIPE WELDING （RIGHT SIDE), CYLINDER HEAD

Каталожный номер:S00009378

Комплект:1

Примечание:

№ на схеме:-

Наименование:OIL INLET PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00012777

Комплект:1

Примечание:

№ на схеме:-

Наименование:OIL RETURN PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00012775

Комплект:1

Примечание:

№ на схеме:-

Наименование:OIL PIPE

Каталожный номер:B774ZL-19-002

Комплект:1

Примечание:

№ на схеме:-

Наименование:OIL INLET PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00012778

Комплект:1

Примечание:

№ на схеме:-

Наименование:OIL RETURN PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00012776

Комплект:1

Примечание:

№ на схеме:-

Наименование:EXHAUST ELBOW

Каталожный номер:S00013640

Комплект:1

Примечание:

№ на схеме:1

Наименование:HEXAGON NUTS, STYLE 1

Каталожный номер:B00000773

Комплект:16

Примечание:GB/T6170-M12-ZN.D

№ на схеме:2

Наименование:SINGLE COIL SPRING LOCK WASHERS, NORMAL TYPE

Каталожный номер:B00001240

Комплект:16

Примечание:GB/T93-12-Zn.D

№ на схеме:3

Наименование:PLAIN WASHER

Каталожный номер:B00001279

Комплект:16

Примечание:GB/T97.1-12-200HV-ZN.D

№ на схеме:4

Наименование:EXPANSION CONNECTOR

Каталожный номер:B774ZL-13-030

Комплект:2

Примечание:

№ на схеме:5

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:D13-108-50

Комплект:12

Примечание:

№ на схеме:6

Наименование:EXHAUST MANIFOLD STUD

Каталожный номер:S00003525

Комплект:12

Примечание:

№ на схеме:7

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000429

Комплект:16

Примечание:GB/T5782-M12*45-ZN.D

№ на схеме:8

Наименование:EXHAUST ELBOW SERVICE GROUP

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:9

Наименование:GASKET, OUTLET-TURBINE

Каталожный номер:S00014562

Комплект:2

Примечание:

№ на схеме:10

Наименование:TURBOCHARGER ASSY

Каталожный номер:S00020298

Комплект:1

Примечание:

№ на схеме:11

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00001997

Комплект:4

Примечание:Q/SC622-M10*20-10.9

№ на схеме:12

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002114

Комплект:2

Примечание:Q/SC622-M6*16

№ на схеме:13

Наименование:CLAMP

Каталожный номер:D19-003-01A

Комплект:4

Примечание:

№ на схеме:14

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000843

Комплект:2

Примечание:GB/T6177-M6-Y

№ на схеме:15

Наименование:OIL RETURN PIPE , TURBOCHARGER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:16

Наименование:TURBOCHARGER OIL RETURN TUBE GASKET

Каталожный номер:S00001805

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-RING

Каталожный номер:D02A-172-900

Комплект:4

Примечание:

№ на схеме:18

Наименование:HINGE BOLT

Каталожный номер:B00002179

Комплект:2

Примечание:Q/SC642.1-01-M14*1.5

№ на схеме:19

Наименование:OIL INLET PIPE, TURBOCHARGER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:20

Наименование:COPPER WASHER

Каталожный номер:B00001823

Комплект:7

Примечание:Q/SC598-14*18

№ на схеме:21

Наименование:JOINT SCREW

Каталожный номер:771Z-17-001A

Комплект:1

Примечание:

№ на схеме:22

Наименование:CLAMP

Каталожный номер:B00001583

Комплект:4

Примечание:Q/SC1302-78~101

№ на схеме:23

Наименование:COMPRESSOR INLET PIPE

Каталожный номер:S00014893

Комплект:2

Примечание:

№ на схеме:24

Наименование:AIR INLET PIPE, TURBOCHARGER

Каталожный номер:S00014887

Комплект:2

Примечание:

№ на схеме:25

Наименование:CLAMP

Каталожный номер:B00001562

Комплект:4

Примечание:Q/SC1302-143~165

№ на схеме:26

Наименование:AIR FILTER OUTLET HOSE

Каталожный номер:S00014896

Комплект:1

Примечание:

№ на схеме:27

Наименование:AIR FILTER GROUP

Каталожный номер:KLB-14G-000

Комплект:2

Примечание:

№ на схеме:28

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00001996

Комплект:1

Примечание:Q/SC622-M10*20

№ на схеме:29

Наименование:FIXING BLOCK

Каталожный номер:S00010941

Комплект:1

Примечание:

№ на схеме:30

Наименование:BANJO BOLT

Каталожный номер:B00002221

Комплект:1

Примечание:Q/SC642.3-1-M10*1*25

№ на схеме:31

Наименование:OIL PIPE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:32

Наименование:COPPER WASHER

Каталожный номер:B00001814

Комплект:2

Примечание:Q/SC598-10*16

№ на схеме:33

Наименование:OIL RETURN PIPE , TURBOCHARGER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:34

Наименование:TURBOCHARGER ASSY

Каталожный номер:S00020297

Комплект:1

Примечание:

№ на схеме:35

Наименование:OIL INLET PIPE, TURBOCHARGER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:36

Наименование:AIR FILTER OUTLET HOSE

Каталожный номер:S00014895

Комплект:1

Примечание:

№ на схеме:37

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002137

Комплект:20

Примечание:Q/SC622-M8*25

№ на схеме:38

Наименование:CONNECTING PLATE, ARI FILTER BRACKET

Каталожный номер:S00009119

Комплект:1

Примечание:

№ на схеме:39

Наименование:AIR FILTER BRACKET SUPPORT

Каталожный номер:S00009096

Комплект:2

Примечание:

№ на схеме:40

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000847

Комплект:12

Примечание:GB/T6177-M8-ZN.D

№ на схеме:41

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002132

Комплект:8

Примечание:Q/SC622-M8*16

№ на схеме:42

Наименование:SMALL HEXAGONAL NUT

Каталожный номер:B00001891

Комплект:24

Примечание:Q/SC610.1-M8

№ на схеме:43

Наименование:SINGLE COIL SPRING LOCK WASHERS, NORMAL TYPE

Каталожный номер:B00001253

Комплект:24

Примечание:GB/T93-8

№ на схеме:44

Наименование:STUD

Каталожный номер:B00001136

Комплект:24

Примечание:GB/T899-GM8-M8*20-8.8-Y

№ на схеме:45

Наименование:WATET OUTLET PIPE（RIGHT SIDE), CYLINDER HEAD SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:46

Наименование:WATER OUTLET PIPE GASKET, CYLINDER HEAD

Каталожный номер:S00009825

Комплект:12

Примечание:

№ на схеме:47

Наименование:INNER HEXAGON TAPERED SCREW PLUG

Каталожный номер:B00001693

Комплект:2

Примечание:Q/SC584.1-R1/2

№ на схеме:48

Наименование:THERMOSTAT ASSY

Каталожный номер:S00026185

Комплект:2

Примечание:

№ на схеме:49

Наименование:CLAMP

Каталожный номер:B00001575

Комплект:4

Примечание:Q/SC1302-52~76

№ на схеме:50

Наименование:INLET HOSE, WATER PUMP

Каталожный номер:S00009971

Комплект:2

Примечание:

№ на схеме:51

Наименование:INLET PIPE, WATER PUMP

Каталожный номер:S00014898

Комплект:2

Примечание:

№ на схеме:52

Наименование:CLAMP

Каталожный номер:B00001573

Комплект:4

Примечание:Q/SC1302-40~64

№ на схеме:53

Наименование:RUBBER HOSE, WATER

Каталожный номер:B00002391

Комплект:2

Примечание:Q/SC646-45*100

№ на схеме:54

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004351

Комплект:4

Примечание:GB/T16674.1-M10*25

№ на схеме:55

Наименование:WATER PUMP INLET CONNECTING TUBE

Каталожный номер:S00014899

Комплект:2

Примечание:

№ на схеме:56

Наименование:WATER PUMP INLET TUBE GASKET

Каталожный номер:S00009972

Комплект:2

Примечание:

№ на схеме:57

Наименование:WATET OUTLET PIPE（LEFT SIDE), CYLINDER HEAD SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:
