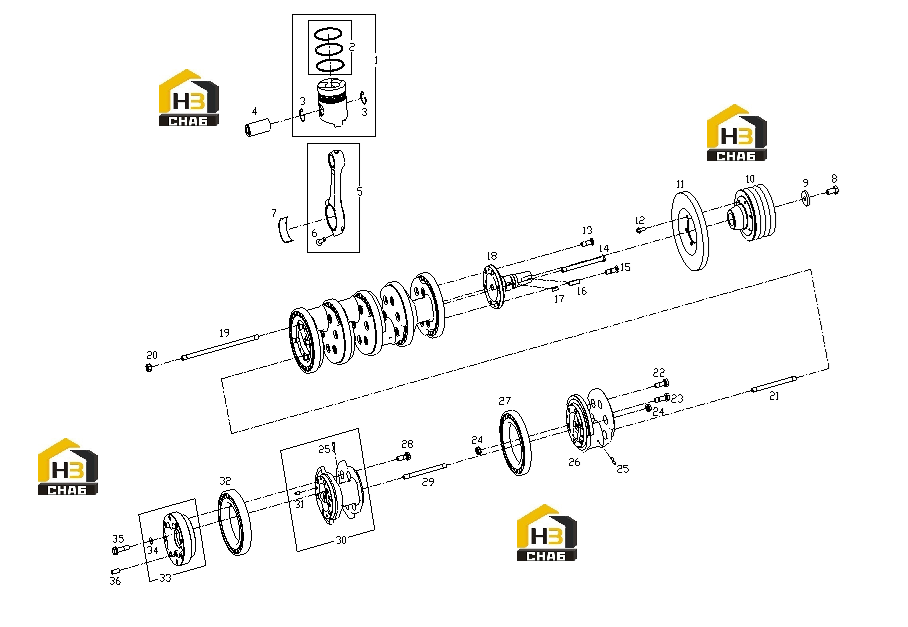

Поршень, шатун и вал коленчатый

← Комплектующие двигателя Система газораспределения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:REAR FLANGE, CRANKSHAFT

Каталожный номер:S00010234

Комплект:1

Примечание:

№ на схеме:-

Наименование:CRANK

Каталожный номер:S00010238

Комплект:1

Примечание:

№ на схеме:-

Наименование:CONNECTING ROD ASSY (MACHINED)

Каталожный номер:S00010676

Комплект:1

Примечание:

№ на схеме:-

Наименование:PISTON OIL CONTROL RING ASSY

Каталожный номер:G05-002-03

Комплект:1

Примечание:

№ на схеме:-

Наименование:INTERMEDIATE RING, PISTON

Каталожный номер:G05-108-03

Комплект:1

Примечание:

№ на схеме:-

Наименование:TOP RING, PISTON

Каталожный номер:S00009738

Комплект:1

Примечание:

№ на схеме:-

Наименование:PISTON

Каталожный номер:S00009615

Комплект:1

Примечание:

№ на схеме:1

Наименование:PISTON SERVICE GROUP

Каталожный номер:-

Комплект:12

Примечание:

№ на схеме:2

Наименование:PISTON RING SERVICE GROUP

Каталожный номер:-

Комплект:12

Примечание:

№ на схеме:3

Наименование:LOCK SPRING

Каталожный номер:A761-05-005

Комплект:24

Примечание:

№ на схеме:4

Наименование:PIN, PISTON

Каталожный номер:A761-05-004

Комплект:12

Примечание:

№ на схеме:5

Наименование:CONNECTING ROD SERVICE GROUP

Каталожный номер:-

Комплект:12

Примечание:

№ на схеме:6

Наименование:BOLT, CONNECTING ROD

Каталожный номер:S00010783

Комплект:24

Примечание:

№ на схеме:7

Наименование:BEARING, CONNECTING ROD

Каталожный номер:B774ZLA-05-002

Комплект:24

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:771-06-021A

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET

Каталожный номер:771-06-022

Комплект:1

Примечание:

№ на схеме:10

Наименование:PULLEY, CRANKSHAFT

Каталожный номер:S00009746

Комплект:1

Примечание:

№ на схеме:11

Наименование:CRANKSHAFT DAMPER ASSY

Каталожный номер:B774ZLA-06-050

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004362

Комплект:6

Примечание:GB/T16674.1-M12*30

№ на схеме:13

Наименование:FIXING BOLT

Каталожный номер:A774ZL-06-004

Комплект:2

Примечание:

№ на схеме:14

Наименование:FIXING BOLT

Каталожный номер:A774ZL-06-009

Комплект:1

Примечание:

№ на схеме:15

Наименование:RETAINER SCREW

Каталожный номер:A774ZL-06-011

Комплект:3

Примечание:

№ на схеме:16

Наименование:SQUARE AND RECTANGULAR KEYS

Каталожный номер:B00000041

Комплект:1

Примечание:GB/T1096-C16*56

№ на схеме:17

Наименование:WOODRUFF KEY

Каталожный номер:B00000055

Комплект:1

Примечание:GB/T1099-10*32

№ на схеме:18

Наименование:FRONT BEARING

Каталожный номер:B774ZL-06-006

Комплект:1

Примечание:

№ на схеме:19

Наименование:FIXING BOLT

Каталожный номер:B774ZL-06-008

Комплект:1

Примечание:

№ на схеме:20

Наименование:NUT

Каталожный номер:B774ZL-06-009

Комплект:2

Примечание:

№ на схеме:21

Наименование:STUD

Каталожный номер:A774ZL-06-006

Комплект:2

Примечание:

№ на схеме:22

Наименование:FIXING BOLT

Каталожный номер:B774ZL-06-001

Комплект:6

Примечание:

№ на схеме:23

Наименование:RETAINER SCREW

Каталожный номер:B774ZL-06-002

Комплект:15

Примечание:

№ на схеме:24

Наименование:NUT

Каталожный номер:B774ZL-06-003

Комплект:32

Примечание:

№ на схеме:25

Наименование:FUEL PIPE

Каталожный номер:761G-06-013A

Комплект:12

Примечание:

№ на схеме:26

Наименование:CRANK

Каталожный номер:B774ZLA-06-003

Комплект:5

Примечание:

№ на схеме:27

Наименование:ROLLER BEARING

Каталожный номер:A774ZL-06-017

Комплект:6

Примечание:

№ на схеме:28

Наименование:FIXING BOLT, CRANKSHAFT AND FLANGE

Каталожный номер:S00010186

Комплект:5

Примечание:

№ на схеме:29

Наименование:STUD

Каталожный номер:S00010184

Комплект:1

Примечание:

№ на схеме:30

Наименование:CRANK SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:31

Наименование:PARALLEL PINS

Каталожный номер:B00000102

Комплект:1

Примечание:GB/T119-A12*24

№ на схеме:32

Наименование:ROLLER BEARING

Каталожный номер:B774ZLA-06-002

Комплект:1

Примечание:

№ на схеме:33

Наименование:REAR FLANGE, CRANKSHAFT SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:34

Наименование:SEAL RING

Каталожный номер:B774ZLA-06-011

Комплект:2

Примечание:

№ на схеме:35

Наименование:FIXING BOLT, CRANKSHAFT AND FLANGE

Каталожный номер:S00010187

Комплект:2

Примечание:

№ на схеме:36

Наименование:PARALLEL PINS

Каталожный номер:B00000106

Комплект:1

Примечание:GB/T119-A16*40
