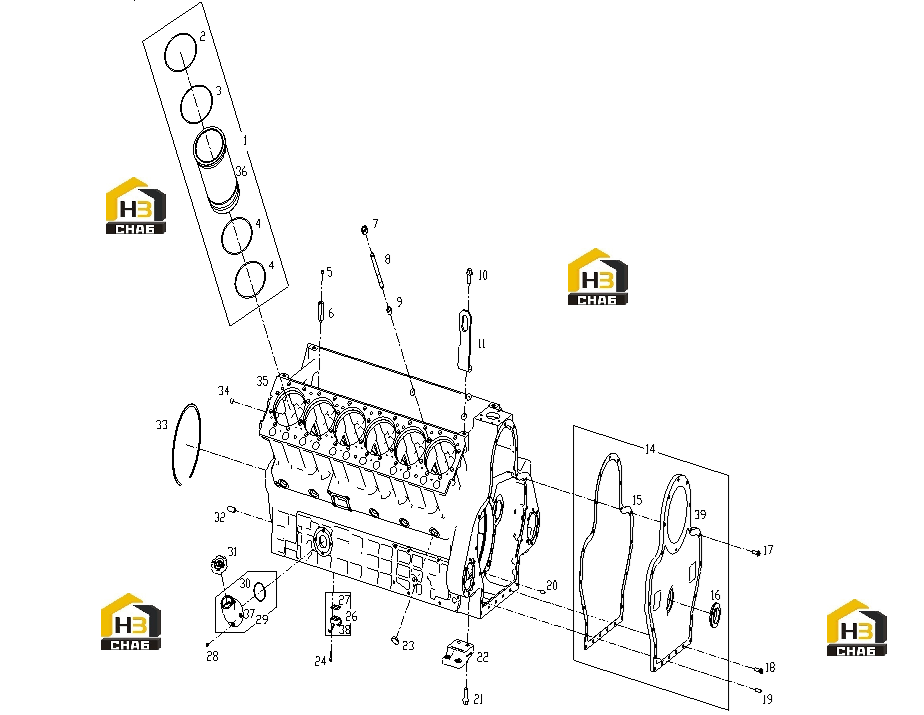

Блок цилиндров

← Двигатель Валы распределительные →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CYLINDER LINER SERVICE GROUP

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:2

Наименование:CYLINDER LINER SHIM (0.20 mm)

Каталожный номер:S00010059

Комплект:12

Примечание:

№ на схеме:3

Наименование:CYLINDER LINER SHIM (0.23 mm)

Каталожный номер:S00010060

Комплект:12

Примечание:

№ на схеме:4

Наименование:SEAL, CYLINDER LINER

Каталожный номер:761-02-003B

Комплект:24

Примечание:

№ на схеме:5

Наименование:HEXAGON COUNTERSUNK CONE PLUG SCREW

Каталожный номер:B00004646

Комплект:1

Примечание:Q61901

№ на схеме:6

Наименование:CONNECTOR

Каталожный номер:S00015126

Комплект:1

Примечание:

№ на схеме:7

Наименование:NUT, CYLINDER HEAD

Каталожный номер:S00008189

Комплект:76

Примечание:

№ на схеме:8

Наименование:BOLT, CYLINDER HEAD

Каталожный номер:S00008188

Комплект:76

Примечание:

№ на схеме:9

Наименование:RETAINER SLEEVE

Каталожный номер:761W-02-064A

Комплект:4

Примечание:

№ на схеме:10

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002097

Комплект:2

Примечание:Q/SC622-M16*35

№ на схеме:11

Наименование:EYE PLATE

Каталожный номер:A771Z-02-002

Комплект:2

Примечание:

№ на схеме:14

Наименование:GEAR HOUSING COVER PLATE SERVICE GROUP

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:15

Наименование:GASKET, FRONT COVER

Каталожный номер:771-02-003

Комплект:1

Примечание:

№ на схеме:16

Наименование:CRANKSHAFT SEAL, FRONT

Каталожный номер:761-02-104

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002001

Комплект:5

Примечание:Q/SC622-M10*30

№ на схеме:18

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002004

Комплект:8

Примечание:Q/SC622-M10*35

№ на схеме:19

Наименование:PARALLEL PINS

Каталожный номер:B00001655

Комплект:2

Примечание:Q/SC359-10*32

№ на схеме:20

Наименование:PARALLEL PINS

Каталожный номер:B00001653

Комплект:1

Примечание:Q/SC359-10*22

№ на схеме:21

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002098

Комплект:4

Примечание:Q/SC622-M16*40

№ на схеме:22

Наименование:FRONT ENGINE SUPPORT

Каталожный номер:S00012361

Комплект:2

Примечание:

№ на схеме:23

Наименование:PLUG

Каталожный номер:761G-04-052D

Комплект:10

Примечание:

№ на схеме:24

Наименование:TWELVE-POINT BOLT

Каталожный номер:B00001477

Комплект:12

Примечание:JB/T6686-M8*25

№ на схеме:26

Наименование:INJECTOR NOZZLE SERVICE GROUP

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:27

Наименование:GASKET, NOZZLE-INJECTOR

Каталожный номер:B774ZL-02-005

Комплект:6

Примечание:

№ на схеме:28

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002134

Комплект:4

Примечание:Q/SC622-M8*20

№ на схеме:29

Наименование:PIPE ELBOW, OIL FILLER SERVICE GROUP

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:30

Наименование:O-RING

Каталожный номер:D12-314-01

Комплект:1

Примечание:

№ на схеме:31

Наименование:COVER ASSY, OIL FILLER

Каталожный номер:S00018399

Комплект:1

Примечание:

№ на схеме:32

Наименование:PARALLEL PINS

Каталожный номер:B00000106

Комплект:1

Примечание:GB/T119-A16*40

№ на схеме:33

Наименование:SPRING, LOCK

Каталожный номер:761-02-043A

Комплект:13

Примечание:

№ на схеме:34

Наименование:EXPANSION PLUG

Каталожный номер:B00004583

Комплект:1

Примечание:Q72218

№ на схеме:35

Наименование:CYLINDER BLOCK

Каталожный номер:S00010263

Комплект:1

Примечание:

№ на схеме:36

Наименование:CYLINDER LINER

Каталожный номер:S00009530

Комплект:12

Примечание:

№ на схеме:37

Наименование:PIPE ELBOW, OIL FILLER

Каталожный номер:S00014680

Комплект:1

Примечание:

№ на схеме:38

Наименование:NOZZLE ASSY (WELDED), INJECTOR

Каталожный номер:B774ZL-02-020B

Комплект:6

Примечание:

№ на схеме:39

Наименование:GEAR HOUSING COVER PLATE

Каталожный номер:S00010156

Комплект:1

Примечание:
