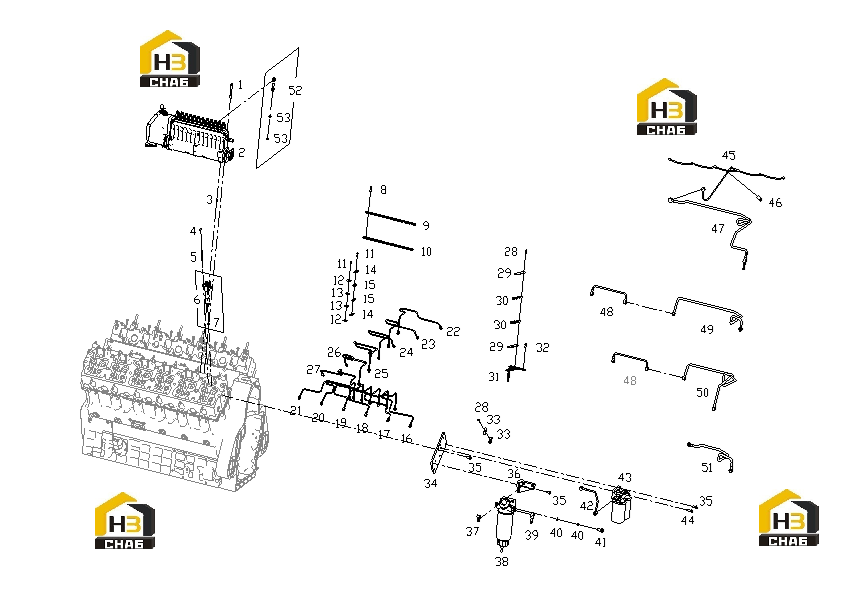

Система топливная

← Коллекторы впускной и выпускной Маслоохладитель с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:OIL RETURN PIPE ASSY (WELDED)

Каталожный номер:A771Z-19-010

Комплект:1

Примечание:

№ на схеме:-

Наименование:INJECTOR ASSY

Каталожный номер:S00011906

Комплект:1

Примечание:

№ на схеме:1

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004823

Комплект:6

Примечание:GB/T16674.2-M10*1*90

№ на схеме:2

Наименование:FUEL INJECTION PUMP ASSY

Каталожный номер:S00017976

Комплект:1

Примечание:

№ на схеме:3

Наименование:PARALLEL PINS

Каталожный номер:B00000129

Комплект:2

Примечание:GB/T119-A8*18

№ на схеме:4

Наименование:SMALL HEXAGONAL NUT

Каталожный номер:B00001883

Комплект:24

Примечание:Q/SC610.1-M10

№ на схеме:5

Наименование:STUD, INJECTOR

Каталожный номер:761G-04-102

Комплект:24

Примечание:

№ на схеме:6

Наименование:INJECTOR SERVICE GROUP

Каталожный номер:-

Комплект:12

Примечание:

№ на схеме:7

Наименование:GASKET, INJECTOR

Каталожный номер:S00006088

Комплект:12

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002137

Комплект:24

Примечание:Q/SC622-M8*25

№ на схеме:9

Наименование:CLAMP, FUEL PIPE

Каталожный номер:B774ZLA-26-005

Комплект:2

Примечание:

№ на схеме:10

Наименование:CLAMP, FUEL PIPE

Каталожный номер:B774ZLA-26-006

Комплект:2

Примечание:

№ на схеме:11

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002108

Комплект:12

Примечание:Q/SC622-M5*25

№ на схеме:12

Наименование:CLAMP

Каталожный номер:D26-105-02

Комплект:20

Примечание:

№ на схеме:13

Наименование:CUSHION, CLAMP

Каталожный номер:D26-104-02

Комплект:20

Примечание:

№ на схеме:14

Наименование:CLAMP

Каталожный номер:D26-105-01

Комплект:2

Примечание:

№ на схеме:15

Наименование:CUSHION, CLAMP

Каталожный номер:D26-104-01

Комплект:2

Примечание:

№ на схеме:16

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER

Каталожный номер:S00010660

Комплект:1

Примечание:

№ на схеме:17

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER

Каталожный номер:S00010661

Комплект:1

Примечание:

№ на схеме:18

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER

Каталожный номер:S00010662

Комплект:1

Примечание:

№ на схеме:19

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER

Каталожный номер:S00010663

Комплект:1

Примечание:

№ на схеме:20

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.5 CYLINDER

Каталожный номер:S00010664

Комплект:1

Примечание:

№ на схеме:21

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER

Каталожный номер:S00010665

Комплект:1

Примечание:

№ на схеме:22

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.7 CYLINDER

Каталожный номер:S00010666

Комплект:1

Примечание:

№ на схеме:23

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.8 CYLINDER

Каталожный номер:S00010667

Комплект:1

Примечание:

№ на схеме:24

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.9 CYLINDER

Каталожный номер:S00010668

Комплект:1

Примечание:

№ на схеме:25

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.10 CYLINDER

Каталожный номер:S00010669

Комплект:1

Примечание:

№ на схеме:26

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.11 CYLINDER

Каталожный номер:S00010670

Комплект:1

Примечание:

№ на схеме:27

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.12 CYLINDER

Каталожный номер:S00010671

Комплект:1

Примечание:

№ на схеме:28

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002123

Комплект:8

Примечание:Q/SC622-M6*30

№ на схеме:29

Наименование:CLAMP, LOW PRESSURE FUEL PIPE

Каталожный номер:S00009979

Комплект:6

Примечание:

№ на схеме:30

Наименование:CUSHION, CLAMP-LOW PESSURE FUEL PIPE

Каталожный номер:S00006612

Комплект:6

Примечание:

№ на схеме:31

Наименование:BRACKET, LOW PRESSURE FUEL PIPE

Каталожный номер:S00014706

Комплект:1

Примечание:

№ на схеме:32

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002132

Комплект:2

Примечание:Q/SC622-M8*16

№ на схеме:33

Наименование:CUSHION, CLAMP-LOW PESSURE FUEL PIPE

Каталожный номер:S00006613

Комплект:4

Примечание:

№ на схеме:34

Наименование:MOUNTING PLATE, FUEL FILTER

Каталожный номер:S00006611

Комплект:1

Примечание:

№ на схеме:35

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00001999

Комплект:6

Примечание:Q/SC622-M10*25

№ на схеме:36

Наименование:BRACKET, FUEL FILTER

Каталожный номер:S00009244

Комплект:1

Примечание:

№ на схеме:37

Наименование:CLAMP

Каталожный номер:D00-137-01

Комплект:1

Примечание:

№ на схеме:38

Наименование:PRIMARY FUEL FILTER GROUP

Каталожный номер:S00009522

Комплект:1

Примечание:

№ на схеме:39

Наименование:OIL RETURN CONNECTOR ASSY

Каталожный номер:D26C-013-900

Комплект:1

Примечание:

№ на схеме:40

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001547

Комплект:2

Примечание:Q/SC1294-14

№ на схеме:41

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000681

Комплект:1

Примечание:GB/T5786-M14*1.5*30-ZN.D

№ на схеме:42

Наименование:FUEL RETURN LINE (RIGHT), INJECTOR

Каталожный номер:S00009466

Комплект:1

Примечание:

№ на схеме:43

Наименование:FINE FUEL FILTER GROUP

Каталожный номер:S00009513

Комплект:1

Примечание:

№ на схеме:44

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002004

Комплект:1

Примечание:Q/SC622-M10*35

№ на схеме:45

Наименование:FUEL RETURN LINE (LEFT), INJECTOR

Каталожный номер:S00009467

Комплект:1

Примечание:

№ на схеме:46

Наименование:CLAMP

Каталожный номер:S00014568

Комплект:1

Примечание:

№ на схеме:47

Наименование:FUEL RETURN PIPE, FUEL INJECTION PUMP

Каталожный номер:S00015967

Комплект:1

Примечание:

№ на схеме:48

Наименование:CONNECTING LINE, FUEL TRANSFTER PUMP

Каталожный номер:S00009465

Комплект:2

Примечание:

№ на схеме:49

Наименование:OUTLET PIPE, FUEL SUPPLY PUMP

Каталожный номер:S00009469

Комплект:1

Примечание:

№ на схеме:50

Наименование:INLET PIPE, FUEL SUPPLY PUMP

Каталожный номер:S00009468

Комплект:1

Примечание:

№ на схеме:51

Наименование:FUEL INLET PIPE, FUEL INJECTION PUMP

Каталожный номер:S00009470

Комплект:1

Примечание:

№ на схеме:52

Наименование:OIL RETURN PIPE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:53

Наименование:O-RING

Каталожный номер:B00002471

Комплект:2

Примечание:Q/SC648-13.8*2.4
