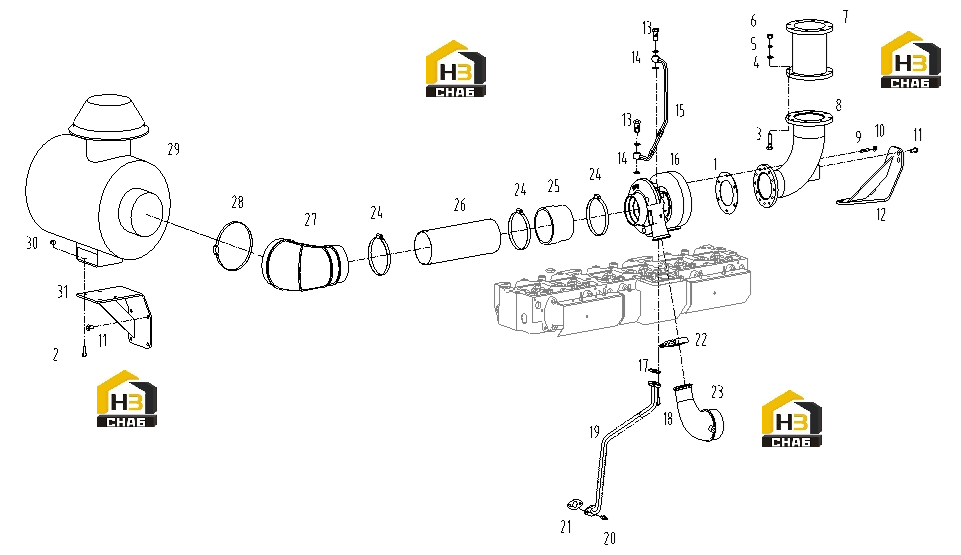

Система очистки воздуха и турбонагнетатель
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:B00002000
Комплект:4
Примечание:Q/SC622-M10*25-ZN.D
№ на схеме:3
Каталожный номер:B00000429
Комплект:8
Примечание:GB/T5782-M12*45-ZN.D
№ на схеме:4
Каталожный номер:B00001279
Комплект:8
Примечание:GB/T97.1-12-200HV-ZN.D
№ на схеме:5
Каталожный номер:B00001240
Комплект:8
Примечание:GB/T93-12-Zn.D
№ на схеме:6
Каталожный номер:B00000773
Комплект:8
Примечание:GB/T6170-M12-ZN.D
№ на схеме:10
Каталожный номер:D13-108-50
Комплект:6
Примечание:
№ на схеме:11
Каталожный номер:B00001998
Комплект:6
Примечание:Q/SC622-M10*20-ZN.D
№ на схеме:12
Каталожный номер:S00015234
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:B00002180
Комплект:2
Примечание:Q/SC642.1-01-M16*1.5
№ на схеме:14
Каталожный номер:B00001829
Комплект:4
Примечание:Q/SC598-16*24
№ на схеме:15
Каталожный номер:S00015124
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:C19BL-19BL020
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:B00002136
Комплект:2
Примечание:Q/SC622-M8*20-ZN.D
№ на схеме:19
Каталожный номер:S00015123
Комплект:1
Примечание:
№ на схеме:20
Каталожный номер:B00002132
Комплект:2
Примечание:Q/SC622-M8*16
№ на схеме:23
Каталожный номер:S00008867
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:S00013418
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:S00012307
Комплект:1
Примечание:
№ на схеме:30
Каталожный номер:B00000834
Комплект:4
Примечание:GB/T6177-M10-Zn.D
