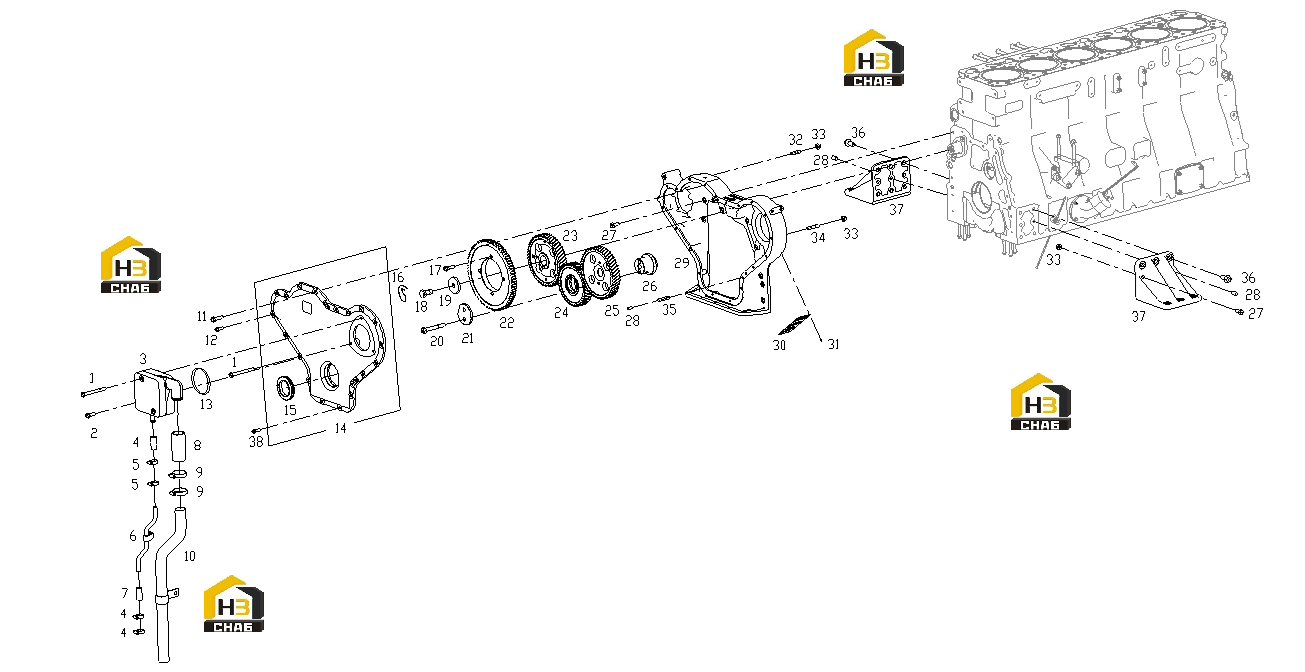

Система газораспределения

← Поршень, шатун и вал коленчатый Генератор, шкивы и ремень →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Timing idler gear set

Каталожный номер:G07-107-01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Timing idler gear

Каталожный номер:G07-106-01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Gear chamber cover

Каталожный номер:S00009002

Комплект:1

Примечание:

№ на схеме:1

Наименование:BOLT

Каталожный номер:B00001989

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:B00002001

Комплект:2

Примечание:

№ на схеме:3

Наименование:CRANKCASE FILTER

Каталожный номер:S00010452

Комплект:1

Примечание:

№ на схеме:4

Наименование:CRANKCASE FILTER OIL RETURN TUBE

Каталожный номер:S00007507

Комплект:1

Примечание:

№ на схеме:5

Наименование:CLAMP

Каталожный номер:B00001563

Комплект:4

Примечание:

№ на схеме:6

Наименование:CRANKCASE FILTER OIL RETURN TUBE

Каталожный номер:S00010487

Комплект:1

Примечание:

№ на схеме:7

Наименование:TURBOCHARGER OIL RETURN HOSE

Каталожный номер:S00000996

Комплект:1

Примечание:

№ на схеме:8

Наименование:WATER HOSE

Каталожный номер:B00002365

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLAMP

Каталожный номер:B00001571

Комплект:2

Примечание:

№ на схеме:10

Наименование:AIR OUTLET PIPE, CRANKCASE VENT FILTER

Каталожный номер:S00015700

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:B00004371

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:B00002139

Комплект:15

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:S00010683

Комплект:1

Примечание:

№ на схеме:14

Наименование:GEAR HOUSING COVER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:15

Наименование:FRONT SEAL

Каталожный номер:G02-119-02

Комплект:1

Примечание:

№ на схеме:16

Наименование:LOCK WIRE

Каталожный номер:S00004740

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:B00002004

Комплект:4

Примечание:

№ на схеме:18

Наименование:HEX HEAD BOLT WITH WIRE HOLE ON HEAD

Каталожный номер:B00000288

Комплект:1

Примечание:

№ на схеме:19

Наименование:CLAMP

Каталожный номер:771-07-029

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:B00002078

Комплект:2

Примечание:

№ на схеме:21

Наименование:THRUST PLATE

Каталожный номер:S00010582

Комплект:1

Примечание:

№ на схеме:22

Наименование:IDLER GEAR, DRIVE PUMP

Каталожный номер:S00005670

Комплект:1

Примечание:

№ на схеме:23

Наименование:GEAR, CAMSHAFT

Каталожный номер:G07-105-02

Комплект:1

Примечание:

№ на схеме:24

Наименование:TIMING IDLER GEAR ASSY (MACHINED)

Каталожный номер:G07-001-01

Комплект:1

Примечание:

№ на схеме:25

Наименование:GEAR, FUEL INJECTION PUMP

Каталожный номер:S00008986

Комплект:1

Примечание:

№ на схеме:26

Наименование:IDLER SHAFT

Каталожный номер:G07-104-01

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:B00001999

Комплект:14

Примечание:

№ на схеме:28

Наименование:PIN

Каталожный номер:B00000102

Комплект:2

Примечание:

№ на схеме:29

Наименование:HOUSING, GEAR

Каталожный номер:S00009003

Комплект:1

Примечание:

№ на схеме:30

Наименование:NAMEPLATE

Каталожный номер:S00000157

Комплект:1

Примечание:

№ на схеме:31

Наименование:NAMEPLATE RIVET

Каталожный номер:B00000958

Комплект:4

Примечание:

№ на схеме:32

Наименование:STUD

Каталожный номер:B00001098

Комплект:5

Примечание:

№ на схеме:33

Наименование:NUT

Каталожный номер:B00000833

Комплект:10

Примечание:

№ на схеме:34

Наименование:STUD

Каталожный номер:B00001104

Комплект:4

Примечание:

№ на схеме:35

Наименование:SPACER

Каталожный номер:S00011666

Комплект:2

Примечание:

№ на схеме:36

Наименование:BOLT

Каталожный номер:B00004830

Комплект:8

Примечание:

№ на схеме:37

Наименование:BRACKET

Каталожный номер:G02-138-03

Комплект:2

Примечание:

№ на схеме:38

Наименование:BOLT

Каталожный номер:B00002137

Комплект:2

Примечание:
