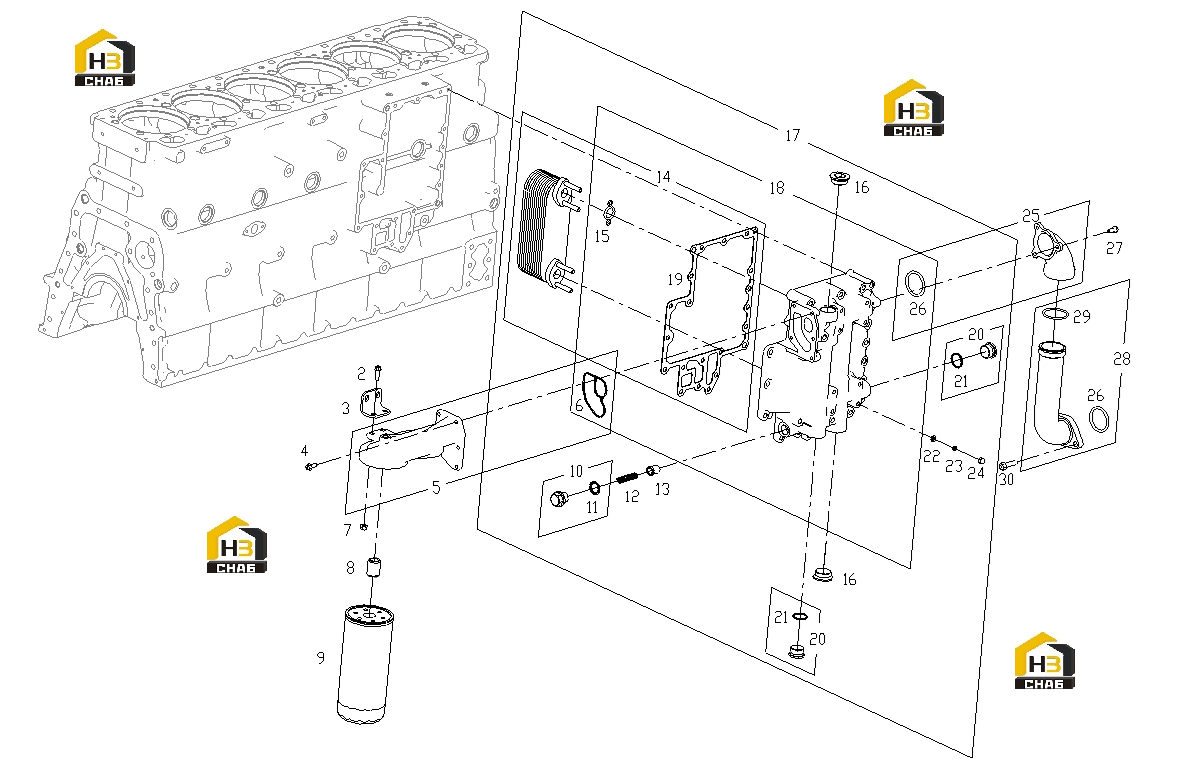

Маслоохладитель с комплектующими

← Система топливная Насос масляный и поддон двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Welded parts of outlet pipe

Каталожный номер:S00010055

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil cooler pipe joint

Каталожный номер:S00010326

Комплект:1

Примечание:

№ на схеме:-

Наименование:Hexagon socket screw plug

Каталожный номер:S00007596

Комплект:2

Примечание:

№ на схеме:-

Наименование:Oil cooler cover

Каталожный номер:S00010325

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil cooler bypass valve assembly parts

Каталожный номер:S00002504

Комплект:2

Примечание:

№ на схеме:-

Наименование:Oil cooler parts

Каталожный номер:S00010429

Комплект:1

Примечание:

№ на схеме:-

Наименование:Engine oil cooler core parts

Каталожный номер:S00010821

Комплект:2

Примечание:

№ на схеме:-

Наименование:Main oil channel pressure regulating nut

Каталожный номер:S00013586

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil filter seat

Каталожный номер:S00010475

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil filter seat parts

Каталожный номер:S00011528

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:B00002137

Комплект:2

Примечание:

№ на схеме:3

Наименование:OIL FILTER BRACKET

Каталожный номер:S00009462

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:B00002136

Комплект:5

Примечание:

№ на схеме:5

Наименование:OIL FILTER BASE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:6

Наименование:OIL FILTER BASE WASHER

Каталожный номер:S00009442

Комплект:1

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:B00000846

Комплект:2

Примечание:

№ на схеме:8

Наименование:TURNBUCKLE

Каталожный номер:G17-104-01

Комплект:2

Примечание:

№ на схеме:9

Наименование:OIL FILTER ASSY

Каталожный номер:D17-002-02

Комплект:2

Примечание:

№ на схеме:10

Наименование:OIL GALLEY PRESSURE REGULATOR NUT SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:11

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001552

Комплект:1

Примечание:

№ на схеме:12

Наименование:OIL GALLEY PRESSURE REGULATOR SPRING

Каталожный номер:S00011927

Комплект:1

Примечание:

№ на схеме:13

Наименование:OIL GALLEY PRESSURE REGULATOR BODY

Каталожный номер:G18-102-01

Комплект:1

Примечание:

№ на схеме:14

Наименование:OIL COOLER CORE ASSY SERVICE GROUP

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:15

Наименование:OIL COOLER BASE SEALING RING

Каталожный номер:S00012519

Комплект:4

Примечание:

№ на схеме:16

Наименование:HEX SOCKET PIPE PLUG

Каталожный номер:S00002109

Комплект:2

Примечание:

№ на схеме:17

Наименование:OIL COOLER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:18

Наименование:OIL COOLER BYPASS VALVE ASSY SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:19

Наименование:OIL COOLER GASKET

Каталожный номер:S00010040

Комплект:1

Примечание:

№ на схеме:20

Наименование:HEX SOCKET PIPE PLUG SERVICE GROUP

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:21

Наименование:COPPER WASHER

Каталожный номер:S00007597

Комплект:2

Примечание:

№ на схеме:22

Наименование:PLAIN WASHER

Каталожный номер:B00001300

Комплект:8

Примечание:

№ на схеме:23

Наименование:SPRING WASHER

Каталожный номер:B00001253

Комплект:8

Примечание:

№ на схеме:24

Наименование:CAP NUT

Каталожный номер:B00001236

Комплект:8

Примечание:

№ на схеме:25

Наименование:WATER PIPE-OIL COOLER JOINT SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:S00010046

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:B00002134

Комплект:3

Примечание:

№ на схеме:28

Наименование:OUTLET TUBE ASSY SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-RING

Каталожный номер:S00010045

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:B00002007

Комплект:2

Примечание:
