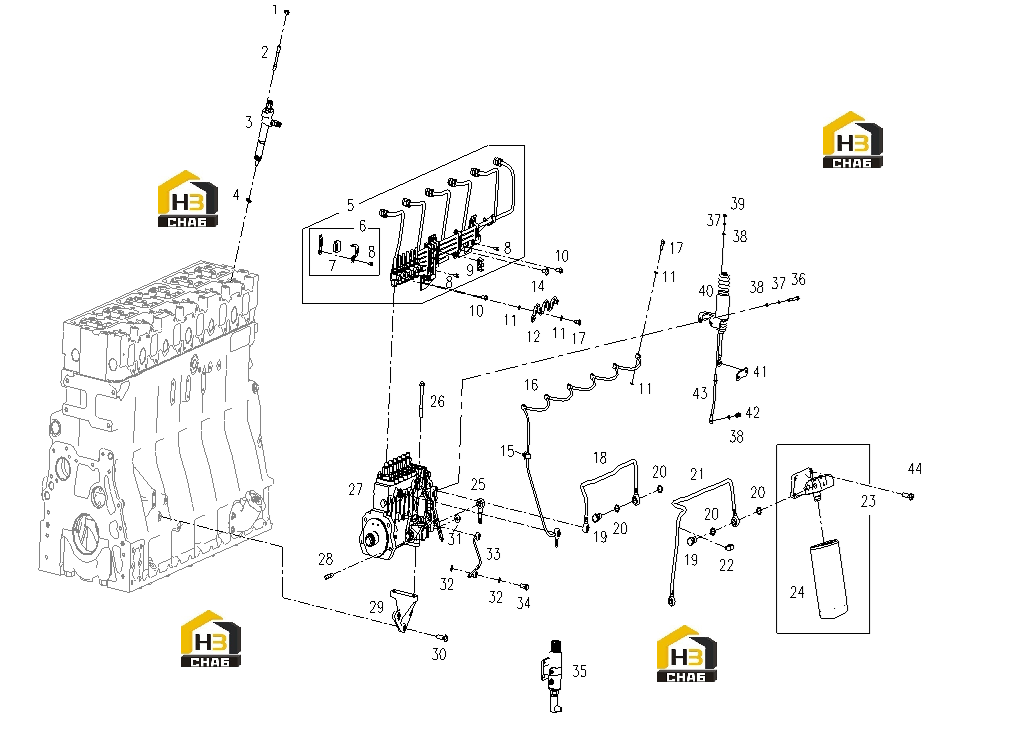

Система топливная

← Система турбонагнетателя Маслоохладитель с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:FUEL PIPE ASSY

Каталожный номер:D100X-011-02

Комплект:1

Примечание:

№ на схеме:1

Наименование:SMALL HEXAGONAL NUT

Каталожный номер:B00001883

Комплект:12

Примечание:Q/SC610.1-M10

№ на схеме:2

Наименование:STUD, INJECTOR

Каталожный номер:761G-04-102

Комплект:12

Примечание:

№ на схеме:3

Наименование:INJECTOR ASSY

Каталожный номер:S00011906

Комплект:6

Примечание:

№ на схеме:4

Наименование:GASKET, INJECTOR

Каталожный номер:S00006088

Комплект:6

Примечание:

№ на схеме:5

Наименование:HIGH PRESSURE FUEL PIPE ASSY

Каталожный номер:S00015668

Комплект:1

Примечание:

№ на схеме:6

Наименование:HIGH PRESSURE FUEL PIPE CLAMPING PLATE ASSY

Каталожный номер:S00015651

Комплект:2

Примечание:

№ на схеме:7

Наименование:CUSHION, CLAMP-LOW PESSURE FUEL PIPE

Каталожный номер:S00015650

Комплект:2

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002113

Комплект:8

Примечание:Q/SC622-M6*12-ZN.D

№ на схеме:9

Наименование:PLASTIC CLAMP

Каталожный номер:S00014629

Комплект:1

Примечание:

№ на схеме:10

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002133

Комплект:3

Примечание:Q/SC622-M8*16-ZN.D

№ на схеме:11

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001555

Комплект:24

Примечание:Q/SC1294-8

№ на схеме:12

Наименование:FUEL LEAKAGE COLLECTION ASSY

Каталожный номер:G26-008-01

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004888

Комплект:1

Примечание:GB/T16674.1-M10*16-10.9-F

№ на схеме:15

Наименование:FUEL LINES CLAMP

Каталожный номер:S00006746

Комплект:1

Примечание:

№ на схеме:16

Наименование:FUEL RETURN PIPE, INJECTOR

Каталожный номер:S00021627

Комплект:1

Примечание:

№ на схеме:17

Наименование:BANJO BOLT

Каталожный номер:B00005711

Комплект:12

Примечание:Q/SC642.1-01-M8*1*23-ZN.D

№ на схеме:18

Наименование:FUEL FILTER OUTLET LINE ASSY

Каталожный номер:S00010604

Комплект:1

Примечание:

№ на схеме:19

Наименование:HINGE BOLT

Каталожный номер:B00002180

Комплект:2

Примечание:Q/SC642.1-01-M16*1.5

№ на схеме:20

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001548

Комплект:4

Примечание:Q/SC1294-16

№ на схеме:21

Наименование:FUEL SUPPLY PUMP OUTLET TUBE ASSY

Каталожный номер:S00010603

Комплект:1

Примечание:

№ на схеме:22

Наименование:FUEL LINES CLAMP

Каталожный номер:S00010630

Комплект:1

Примечание:

№ на схеме:23

Наименование:FUEL FILTER GROUP

Каталожный номер:S00011229

Комплект:1

Примечание:

№ на схеме:24

Наименование:FUEL FILTER ASSY

Каталожный номер:S00010128

Комплект:1

Примечание:

№ на схеме:25

Наименование:OIL RETURN CONNECTOR ASSY

Каталожный номер:D26C-013-900

Комплект:1

Примечание:

№ на схеме:26

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002032

Комплект:2

Примечание:Q/SC622-M10*90

№ на схеме:27

Наименование:FUEL INJECTION PUMP ASSY

Каталожный номер:S00015259

Комплект:1

Примечание:

№ на схеме:28

Наименование:STUD

Каталожный номер:B00001104

Комплект:4

Примечание:GB/T899-GM10-M10*35-8.8-Y

№ на схеме:29

Наименование:BRACKET, FUEL　INJECTION　 PUMP

Каталожный номер:S00008995

Комплект:1

Примечание:

№ на схеме:30

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002004

Комплект:3

Примечание:Q/SC622-M10*35

№ на схеме:31

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000833

Комплект:4

Примечание:GB/T6177-M10-Y

№ на схеме:32

Наименование:COPPER WASHER

Каталожный номер:B00001813

Комплект:2

Примечание:Q/SC598-10*14

№ на схеме:33

Наименование:FUEL INLET PIPE ASSY (WELDED)

Каталожный номер:S00010634

Комплект:1

Примечание:

№ на схеме:34

Наименование:HINGE BOLT

Каталожный номер:B00002221

Комплект:1

Примечание:Q/SC642.3-1-M10*1*25

№ на схеме:35

Наименование:ALARM ASSY, FUEL LEAKAGE

Каталожный номер:D100X-011-01

Комплект:1

Примечание:

№ на схеме:36

Наименование:HEXAGON HEAD BOLTS

Каталожный номер:B00005055

Комплект:2

Примечание:GB/T5782-M6*55-ZN.D

№ на схеме:37

Наименование:SPRING WASHER

Каталожный номер:B00005018

Комплект:3

Примечание:GB/T93-6-ZN.D

№ на схеме:38

Наименование:PLAIN WASHERS-NORMAL SERIES-PRODUCT GRADE A

Каталожный номер:B00001298

Комплект:4

Примечание:GB/T97.1-6-200HV-ZN.D

№ на схеме:39

Наименование:HEXAGON NUTS,STYLE I

Каталожный номер:B00000791

Комплект:1

Примечание:GB/T6170-M6-ZN.D

№ на схеме:40

Наименование:ELECTROMAGNET

Каталожный номер:S00015609

Комплект:1

Примечание:

№ на схеме:41

Наименование:LEVER, FUEL SHUTOFF

Каталожный номер:S00015608

Комплект:1

Примечание:

№ на схеме:42

Наименование:HEXAGON HEAD BOLTS

Каталожный номер:B00005017

Комплект:1

Примечание:GB/T5783-M6*16-ZN.D

№ на схеме:43

Наименование:BRACKET

Каталожный номер:G59-102-01

Комплект:1

Примечание:

№ на схеме:44

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002137

Комплект:4

Примечание:Q/SC622-M8*25
